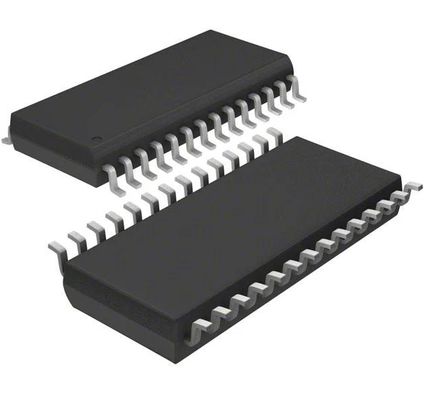

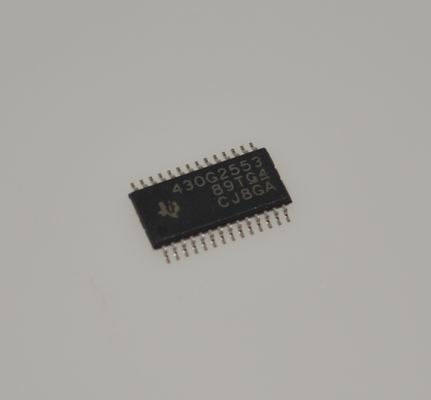

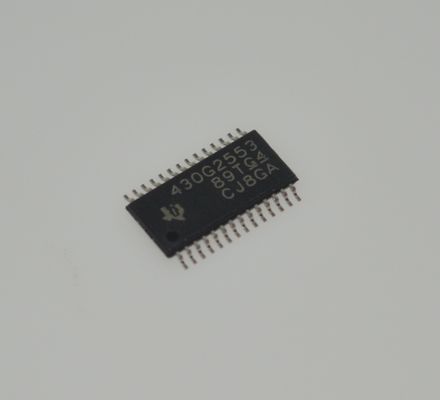

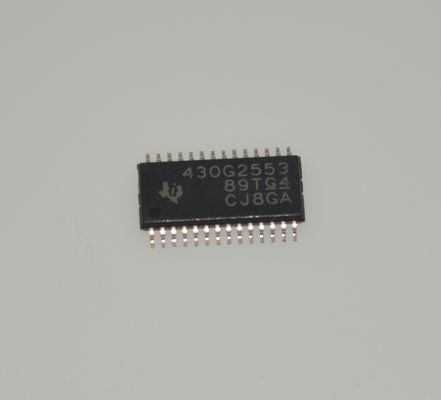

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16KB फ्लैश, 512B रैम, 10-बिट एडीसी, टाइमर, यूएआरटी/एसपीआई/आई2सी, ऑन-चिप एमुलेशन और एम्बेडेड सिस्टम के लिए विस्तारित टेम्प रेंज के साथ 16MHz 16-बिट अल्ट्रा-लो-पावर एमसीयू

औरnbsp;

विशेषताएं

और बुल; कम आपूर्ति-वोल्टेज रेंजः 1.8 वी से 3.6 वी

और बुल; अल्ट्रा-लो पावर खपत

सक्रिय मोडः 230 और 1 मेगाहर्ट्ज, 2.2 वी पर माइक्रोए

स्टैंडबाय मोडः 0.5 और माइक्रोए

बंद मोड (रैम प्रतिधारण): 0.1 और माइक्रोए

और बुल; पांच बिजली की बचत मोड

औरबुल; अल्ट्रा-फास्ट वेक-अप स्टैंडबाय मोड से 1 और माइक्रो से भी कम समय में

andbull; 16-बिट आरआईएससी आर्किटेक्चर, 62.5-एनएस निर्देश चक्र समय

andbull; बुनियादी घड़ी मॉड्यूल विन्यास

चार कैलिब्रेटेड आवृत्ति के साथ 16 मेगाहर्ट्ज तक की आंतरिक आवृत्तियाँ

औरnbsp; औरडैश; आंतरिक बहुत कम शक्ति वाले कम आवृत्ति वाले ऑसिलेटर (LF)

और  और  32 kHz क्रिस्टल

औरnbsp; औरडैश; बाहरी डिजिटल घड़ी स्रोत

andbull; तीन कैप्चर/तुलना रजिस्टर के साथ दो16-बिट टाइमर_ए

andbull; 24 तक कैपेसिटिव-टच सक्षम I/O पिन

यूनिवर्सल सीरियल कम्युनिकेशन इंटरफेस (USCI)

उन्नत यूएआरटी ऑटो बाउड्रेट डिटेक्शन (एलआईएन) का समर्थन करता है

इरडा एन्कोडर और डिकोडर

और  और– सिंक्रोनस एसपीआई

और  और  और  और

andbull; एनालॉग सिग्नल तुलना कार्य या ढलान एनालॉग-टू-डिजिटल (ए/डी) रूपांतरण के लिए ऑन-चिप तुलनाकर्ता

andbull; 10-बिट 200-केपीएस एनालॉग-टू-डिजिटल (ए/डी) कन्वर्टर इंटरनल रेफरेंस, सैंपल एंड होल्ड और ऑटोस्कैन के साथ (तालिका 1 देखें)

औरबुल; ब्राउनआउट डिटेक्टर

एंडबुल; सीरियल ऑनबोर्ड प्रोग्रामिंग, कोई बाहरी प्रोग्रामिंग वोल्टेज की आवश्यकता नहीं, सुरक्षा फ्यूज द्वारा प्रोग्राम करने योग्य कोड सुरक्षा

एंडबुल; स्पाई-बि-वायर इंटरफ़ेस के साथ ऑन-चिप एमुलेशन लॉजिक

परिवार के सदस्यों का सारांश तालिका 1 में दिया गया है।

और बुल; पैकेज विकल्प; टीएसएसओपीः 20 पिन, 28 पिन; पीडीआईपीः 20 पिन; क्यूएफएनः 32 पीआई

औरnbsp;

आवेदन

1पोर्टेबल चिकित्सा और स्वास्थ्य निगरानी उपकरण

उपयोग किए जाने वाले मुख्य लाभ:अल्ट्रा-लो पावर (कई कम पावर मोड, जैसे, LPM3/LPM4) बैटरी के जीवन को बढ़ाता है; 10-बिट एडीसी सीधे एनालॉग सेंसर सिग्नल प्राप्त करता है।

विशिष्ट अनुप्रयोग:हैंडहेल्ड पल्स ऑक्सीमीटर, डिजिटल थर्मामीटर, पोर्टेबल ग्लूकोज मीटर, प्रवेश स्तर के पहनने योग्य स्वास्थ्य बैंड।

2उपभोक्ता इलेक्ट्रॉनिक्स और व्यक्तिगत पोर्टेबल उपकरण

उपयोग किए जाने वाले मुख्य लाभ:छोटे आकार (TSSOP-28) और कम बिजली की खपत इसे अंतरिक्ष और शक्ति-प्रतिबंधित परिदृश्यों के लिए उपयुक्त बनाती है।

विशिष्ट अनुप्रयोग:रिमोट कंट्रोल, इलेक्ट्रिक खिलौने, डिजिटल टूथब्रश, बुनियादी स्मार्टवॉच, पोर्टेबल गैजेट्स।

3औद्योगिक संवेदन और नियंत्रण प्रणाली

उपयोग किए जाने वाले मुख्य लाभ:एकीकृत एडीसी, टाइमर और संचार इंटरफेस (यूएआरटी/एसपीआई/आई2सी) विभिन्न सेंसरों को जोड़ते और नियंत्रित करते हैं; विस्तारित तापमान सीमा कठोर वातावरण का समर्थन करती है।

विशिष्ट अनुप्रयोग:सेंसर हब, डेटा लॉगर, प्रवाह मीटर, सरल मोटर नियंत्रण, औद्योगिक रिमोट कंट्रोलर।

4स्मार्ट होम और स्वचालन

उपयोग किए जाने वाले मुख्य लाभ:प्रचुर मात्रा में आई/ओ और संचार इंटरफेस परिधीय कनेक्टिविटी और नियंत्रण को सुविधाजनक बनाते हैं; अल्ट्रा-लो पावर सूट बैटरी संचालित हमेशा-ऑन डिवाइस।

विशिष्ट अनुप्रयोग:स्मार्ट ताले, तापमान / आर्द्रता सेंसर नोड्स, स्मार्ट स्विच, अलार्म, गेराज दरवाजे नियंत्रक।

5आईओटी अंत नोड्स

उपयोग किए जाने वाले मुख्य लाभ:सेंसर डेटा एकत्र करने और सीरियल इंटरफेस (जैसे ब्लूटूथ/वाई-फाई मॉड्यूल) के माध्यम से अपलोड करने के लिए मुख्य नियंत्रक के रूप में कार्य करता है; इसकी कम बिजली की खपत एक प्रमुख लाभ है।

विशिष्ट अनुप्रयोग:बैटरी संचालित वायरलेस सेंसर नोड्स, पर्यावरण मॉनिटर, कृषि IoT सेंसर।

औरnbsp;

विवरण

टेक्सास इंस्ट्रूमेंट्स MSP430 अल्ट्रा-लो-पावर माइक्रोकंट्रोलर परिवार में विभिन्न अनुप्रयोगों के लिए लक्षित परिधीय उपकरणों के विभिन्न सेटों वाले कई उपकरण शामिल हैं।पांच कम शक्ति मोड के साथ संयुक्त, पोर्टेबल माप अनुप्रयोगों में विस्तारित बैटरी जीवन प्राप्त करने के लिए अनुकूलित है। डिवाइस में एक शक्तिशाली 16-बिट आरआईएससी सीपीयू, 16-बिट रजिस्टर,और निरंतर जनरेटर जो अधिकतम कोड दक्षता में योगदान करते हैंडिजिटल रूप से नियंत्रित थरथरानवाला (डीसीओ) कम बिजली के मोड से सक्रिय मोड में 1 और माइक्रो से कम समय में जागने की अनुमति देता है।

MSP430G2x13 और MSP430G2x53 सीरीज़ 16 बिट टाइमर के साथ अल्ट्रा-लो-पावर मिश्रित सिग्नल माइक्रोकंट्रोलर हैं, 24 तक I/O कैपेसिटिव-टच सक्षम पिन, एक बहुमुखी एनालॉग कंपेरेटर,और सार्वभौमिक धारावाहिक संचार इंटरफ़ेस का उपयोग करके अंतर्निहित संचार क्षमताइसके अतिरिक्त MSP430G2x53 परिवार के सदस्यों में 10-बिट एनालॉग-टू-डिजिटल (ए/डी) कनवर्टर है। कॉन्फ़िगरेशन विवरण के लिए तालिका 1 देखें।

विशिष्ट अनुप्रयोगों में कम लागत वाले सेंसर सिस्टम शामिल हैं जो एनालॉग संकेतों को कैप्चर करते हैं, उन्हें डिजिटल मानों में परिवर्तित करते हैं, और फिर प्रदर्शन या होस्ट सिस्टम में संचरण के लिए डेटा को संसाधित करते हैं।
