उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 600V हाफ-ब्रिज ड्राइवर IC,हाई-साइड बूटस्ट्रैप मोटर ड्राइवर,UVLO के साथ UPS इन्वर्टर IC |
||

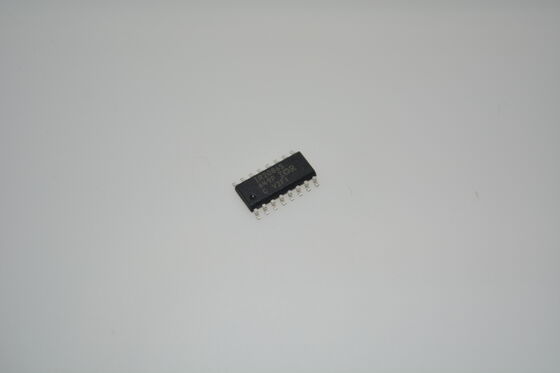

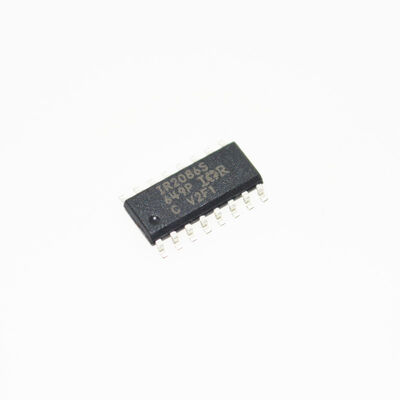

IR2086STRPBF 600V हाफ-ब्रिज ड्राइवर आईसी हाई-साइड बूटस्ट्रैप 200mA/350mA सोर्सिंग/सिंकिंग 50ns डेडटाइम कंट्रोल VCC UVLO प्रोटेक्शन मोटर ड्राइव्स और यूपीएस इनवर्टर के लिए
विशेषताएं
• 48V डिस्ट्रिब्यूटेड सिस्टम के लिए फुल-ब्रिज डीसी-बस कन्वर्टर्स को सक्षम करने हेतु सरल प्राइमरी साइड कंट्रोल सॉल्यूशन, जिसमें कंपोनेंट काउंट और बोर्ड स्पेस कम हो जाता है।
• फ्रीक्वेंसी और डेड टाइम दो बाहरी कंपोनेंट्स द्वारा सेट किए जाते हैं
• प्रति चैनल अधिकतम 500KHz आउटपुट 50% ड्यूटी साइकिल के साथ
• एडजस्टेबल डेड टाइम 50nsec ~ 200nsec
• फ्लोटिंग चैनल बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया है, जो +100Vdc तक सपोर्ट करता है
• हाई और लो साइड पल्स विड्थ मैचिंग +/- 25nsec तक
• एडजस्टेबल हिचप पीरियड के साथ ओवरकरंट प्रोटेक्शन।
• अंडरवोल्टेज लॉकआउट और इंटरनल सॉफ्ट स्टार्ट • पार्ट लीडफ्री में भी उपलब्ध है
अनुप्रयोग
मोटर ड्राइव इनवर्टर: एसी मोटर ड्राइव्स (VFDs) और सर्वो ड्राइव्स में फेज लेग्स को चलाने के लिए।
स्विच्ड-मोड पावर सप्लाई (SMPS):हाफ-ब्रिज और फुल-ब्रिज टोपोलॉजी में।
अनइंटरप्टिबल पावर सप्लाई (UPS) इनवर्टर।
डीसी-एसी इनवर्टरसौर और सामान्य पावर रूपांतरण के लिए।
इलेक्ट्रॉनिक बैलास्ट और इंडक्शन हीटिंग।
विवरण
IR2086S(PbF) एक सेल्फ ऑसिलेटिंग फुल-ब्रिज कंट्रोलर और ड्राइवर आईसी है जिसमें 50% ड्यूटी साइकिल होता है, जो 36V-75V फुल-ब्रिज डीसी बस कन्वर्टर्स के लिए आदर्श रूप से उपयुक्त है। डेड टाइम को CT के उचित चयन के माध्यम से नियंत्रित किया जा सकता है और यह 50 से 200nsec तक हो सकता है। इंटरनल सॉफ्ट स्टार्ट पावर अप पर पल्स विड्थ बढ़ाता है और स्टार्ट अप साइकिल के दौरान हाई और लो आउटपुट के लिए समान पल्स विड्थ बनाए रखता है। अंडरवोल्टेज लॉकआउट ऑपरेशन को रोकता है यदि Vcc 7.5 Vdc से कम है। जब Cs पिन पर वोल्टेज 200mV से अधिक हो जाता है तो ओवर करंट शटडाउन होता है। ओवरकरंट ट्रिप के बाद रीस्टार्ट को बाहरी कैपेसिटर को एडजस्ट करके देरी की जा सकती है। देरी का समय 10µs से 1s तक होता है
सूचना
|
श्रेणी
|
एकीकृत सर्किट (ICs)
पावर मैनेजमेंट (PMIC)
फुल और हाफ ब्रिज (H-ब्रिज) ड्राइव्स
|
|
|
निर्माता
|
Infineon Technologies
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
|
|
|
भाग की स्थिति
|
बंद
|
|
|
वोल्टेज - पावर सप्लाई
|
9.5V ~ 15V
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C(TJ)
|
|
|
माउंटिंग प्रकार
|
सरफेस माउंट प्रकार
|
|
|

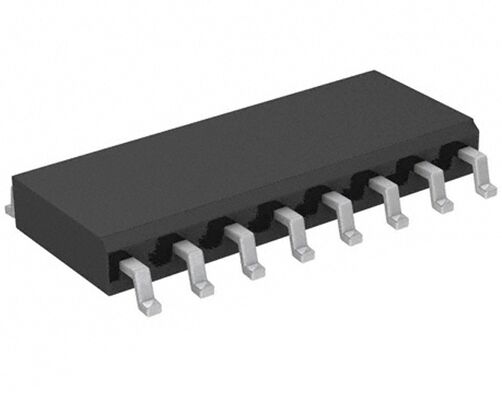

पैकेज/एनक्लोजर
|
16-SOIC (0.154", 3.90mm चौड़ा)
|
|
|
विक्रेता डिवाइस पैकेज
|
16-SOIC
|
|
|
बेस प्रोडक्ट नंबर
|
IR2086
|
