उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | AD9518-3ABCPZ कम जिटटर घड़ी जनरेटर,एफपीजीए के लिए पीएलएल वीसीओ घड़ी जनरेटर,LVPECL LVDS CMOS क्लॉक सिंथेसाइज़र |
||

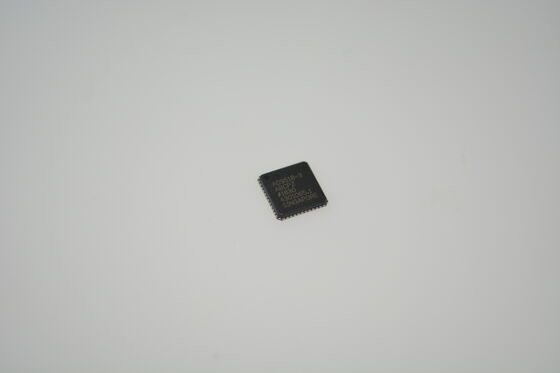

AD9518-3ABCPZ कम जिटर क्लॉक जनरेटर पीएलएल और वीसीओ 8 कॉन्फ़िगर करने योग्य आउटपुट (LVPECL/LVDS/CMOS) के साथ इंटीजर-एन फ्रीक्वेंसी सिंथेसिस हाई-स्पीड ADC/DAC और FPGA क्लॉकिंग के लिए
विशेषताएं
कम चरण शोर, चरण-लॉक लूप (पीएलएल)
ऑन-चिप वीसीओ 1.75 गीगाहर्ट्ज से 2.25 गीगाहर्ट्ज तक ट्यून होता है
वैकल्पिक बाहरी वीसीओ/वीसीएक्सओ 2.4 गीगाहर्ट्ज तक
1 विभेदक या 2 एकल-एंडेड संदर्भ इनपुट
संदर्भ निगरानी क्षमता
स्वचालित रीवर्टिव और मैनुअल संदर्भ
स्विचओवर/होल्डओवर मोड
250 मेगाहर्ट्ज तक एलवीपेक्ल, एलवीडीएस, या सीएमओएस संदर्भ स्वीकार करता है
पीएफडी के पथ में प्रोग्रामेबल देरी
डिजिटल या एनालॉग लॉक डिटेक्शन, चयन योग्य
1.6 गीगाहर्ट्ज एलवीपेक्ल आउटपुट के 3 जोड़े
प्रत्येक आउटपुट जोड़ी एक 1-से-32 डिवाइडर साझा करती है जिसमें मोटे
चरण विलंब होता है
योजक आउटपुट जिटर: 225 एफएस आरएमएस
चैनल-से-चैनल स्क्यू युग्मित आउटपुट<10 पीएस
पावर-अप पर सभी आउटपुट का स्वचालित तुल्यकालन
मैनुअल आउटपुट तुल्यकालन उपलब्ध
48-लीड एलएफसीएसपी में उपलब्ध
अनुप्रयोग
कम जिटर, कम चरण शोर क्लॉक वितरण
10/40/100 जीबी/सेकंड नेटवर्किंग लाइन कार्ड, जिसमें एसओएनईटी शामिल है
सिंक्रोनस ईथरनेट, ओटीयू2/3/4
फॉरवर्ड एरर करेक्शन (जी.710)
हाई स्पीड एडीसी, डीएसी, डीडीएस, डीडीसी, डीयूसी, एमएक्सएफईएस की क्लॉकिंग
हाई परफॉरमेंस वायरलेस ट्रांससीवर
एटीई और हाई परफॉरमेंस इंस्ट्रूमेंटेशन
विवरण
AD9518-31 सबपिकोसेकंड जिटर प्रदर्शन के साथ एक मल्टी-आउटपुट क्लॉक वितरण फ़ंक्शन प्रदान करता है, साथ ही एक ऑन-चिप पीएलएल और वीसीओ भी। ऑन-चिप वीसीओ 1.75 गीगाहर्ट्ज से 2.25 गीगाहर्ट्ज तक ट्यून होता है। वैकल्पिक रूप से, 2.4 गीगाहर्ट्ज तक के बाहरी वीसीओ/वीसीएक्सओ का उपयोग किया जा सकता है। AD9518-3 डेटा कन्वर्टर प्रदर्शन को अधिकतम करने के लिए कम जिटर और चरण शोर पर जोर देता है, और यह मांग वाले चरण शोर और जिटर आवश्यकताओं वाले अन्य अनुप्रयोगों को भी लाभ पहुंचा सकता है। AD9518-3 में छह एलवीपेक्ल आउटपुट (तीन जोड़े में) हैं। एलवीपेक्ल आउटपुट 1.6 गीगाहर्ट्ज तक काम करते हैं। अतिरिक्त आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए, एक क्रिस्टल संदर्भ इनपुट, शून्य-विलंब, या स्टार्टअप पर स्वचालित कॉन्फ़िगरेशन के लिए ईईपीआरओएम, AD9520 और AD9522 उपलब्ध हैं। इसके अतिरिक्त, AD9516 और AD9517 AD9518 के समान हैं लेकिन आउटपुट का एक अलग संयोजन है। प्रत्येक आउटपुट जोड़ी में डिवाइडर होते हैं जो डिवाइड अनुपात और मोटे विलंब (या चरण) दोनों को सेट करने की अनुमति देते हैं। एलवीपेक्ल आउटपुट के लिए विभाजन की सीमा 1 से 32 है। AD9518-3 48-लीड LFCSP में उपलब्ध है और इसे सिंगल 3.3 V सप्लाई से संचालित किया जा सकता है। एक बाहरी वीसीओ, जिसे विस्तारित वोल्टेज रेंज की आवश्यकता होती है, को चार्ज पंप सप्लाई (वीसीपी) को 5 वी से जोड़कर समायोजित किया जा सकता है। एक अलग एलवीपेक्ल पावर सप्लाई 2.5 वी से 3.3 वी (नाममात्र) तक हो सकती है। AD9518-3 को -40°C से +85°C की औद्योगिक सीमा पर संचालन के लिए निर्दिष्ट किया गया है।
जानकारी
|
श्रेणी
|
एकीकृत सर्किट (आईसी)
क्लॉक/टाइमर
क्लॉक जनरेटर, पीएलएल, फ्रीक्वेंसी सिंथेसाइज़र
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक.
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्रे
|
|
|
भाग की स्थिति
|
बिक्री पर
|
|
|
डिजीकी प्रोग्रामेबल है
|
सत्यापित नहीं
|
|
|
प्रकार
|
क्लॉक जनरेटर, फैन आउट वितरण
|
|
|
पीएलएल
|
है
|
|
|
इनपुट
|
सीएमओएस, एलवीडीएस, एलवीपेक्ल
|
|
|
आउटपुट
|
एलवीपेक्ल
|
|
|
सर्किट की संख्या
|
1
|
|
|
अनुपात - इनपुट: आउटपुट
|
1:6
|
|
|
विभेदक - इनपुट: आउटपुट
|
हाँ/हाँ
|
|
|
आवृत्ति - अधिकतम
|
2.25GHz
|
|
|
क्रॉसओवर/गुणक
|
हाँ/कोई नहीं
|
|
|
वोल्टेज - बिजली की आपूर्ति
|
3.135V ~ 3.465V
|
|
|
संचालन तापमान
|
-40°C ~ 85°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट प्रकार
|
|
|
पैकेज/आवरण
|
48-वीएफक्यूएफएन पैड, सीएसओ
|
|
|
विक्रेता डिवाइस पैकेज
|
48-एलएफसीएसपी-वीक्यू(7x7)
|
|
|
आधार उत्पाद संख्या
|
AD9518
|
