MMBT5551LT1G हाई वोल्टेज NPN ट्रांजिस्टर
विशेषताएँ
- ऑटोमोटिव और अन्य अनुप्रयोगों के लिए S और NSV प्रीफिक्स जिनके लिए अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता होती है; AEC−Q101 योग्य और PPAP सक्षम
- ये डिवाइस Pb−मुक्त, हैलोजन मुक्त/BFR मुक्त हैं और RoHS अनुरूप हैं
अनुप्रयोग
- सिग्नल एम्प्लीफिकेशन: ऑडियो प्री-एम्प्लीफायर, सेंसर इंटरफेस और अन्य छोटे-सिग्नल एम्प्लीफिकेशन चरणों में उपयोग किया जाता है।
- स्विचिंग सर्किट: पावर मैनेजमेंट सिस्टम और लॉजिक इंटरफेस में रिले, सोलनॉइड, एलईडी और अन्य लोड को चलाने के लिए आदर्श।
- पावर मैनेजमेंट: स्विच-मोड पावर सप्लाई (SMPS), DC-DC कन्वर्टर्स और वोल्टेज रेगुलेटर में उपयोग किया जाता है।
- ड्राइवर चरण: उच्च-वर्तमान उपकरणों को नियंत्रित करने के लिए माइक्रो कंट्रोलर या IC से संकेतों को बफर करने के लिए उपयोग किया जाता है।
- सामान्य प्रयोजन उपयोग: उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली, ऑटोमोटिव मॉड्यूल और दूरसंचार उपकरणों के लिए एक विश्वसनीय घटक।
विवरण
MMBT5551LT1G एक उच्च-वोल्टेज, सामान्य-उद्देश्य वाला NPN बाइपोलर जंक्शन ट्रांजिस्टर (BJT) है जो स्पेस-सेविंग SOT-23 सरफेस-माउंट पैकेज में रखा गया है। यह उच्च वोल्टेज क्षमता को एक महत्वपूर्ण वर्तमान रेटिंग के साथ जोड़कर, इलेक्ट्रॉनिक सर्किट की एक विस्तृत श्रृंखला में मजबूत प्रदर्शन देने के लिए इंजीनियर है। इस ट्रांजिस्टर को इसके उच्च डीसी करंट गेन, कम संतृप्ति वोल्टेज और तेज़ स्विचिंग गति की विशेषता है। हैलोजन-मुक्त और लीड-मुक्त सामग्रियों के साथ निर्मित, यह RoHS और अन्य पर्यावरणीय मानकों के साथ पूरी तरह से अनुपालन करता है, जो इसे आधुनिक इलेक्ट्रॉनिक्स के लिए एक विश्वसनीय और पर्यावरण के अनुकूल विकल्प बनाता है।
विशेष विवरण
| श्रेणी |
असतत अर्धचालक उत्पाद ट्रांजिस्टर बाइपोलर (BJT) सिंगल बाइपोलर ट्रांजिस्टर |
| निर्माता |
onsemi |
| पैकेजिंग |
टेप एंडamp; रील (TR) कट टेप (CT) Digi-Reel® |
| भाग की स्थिति |
सक्रिय |
| ट्रांजिस्टर प्रकार |
NPN |
| वर्तमान - कलेक्टर (Ic) (अधिकतम) |
600 एमए |
| वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम) |
160 वी |
| Vce संतृप्ति (अधिकतम) @ Ib, Ic |
200mV @ 5mA, 50mA |
| वर्तमान - कलेक्टर कटऑफ (अधिकतम) |
100nA |
| डीसी करंट गेन (hFE) (न्यूनतम) @ Ic, Vce |
80 @ 10mA, 5V |
| पावर - अधिकतम |
225 मेगावॉट |
| ऑपरेटिंग तापमान |
-55°C ~ 150°C (TJ) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / केस |
TO-236-3, SC-59, SOT-23-3 |
| आपूर्तिकर्ता डिवाइस पैकेज |
SOT-23-3 (TO-236) |
| आधार उत्पाद संख्या |
MMBT5551 |

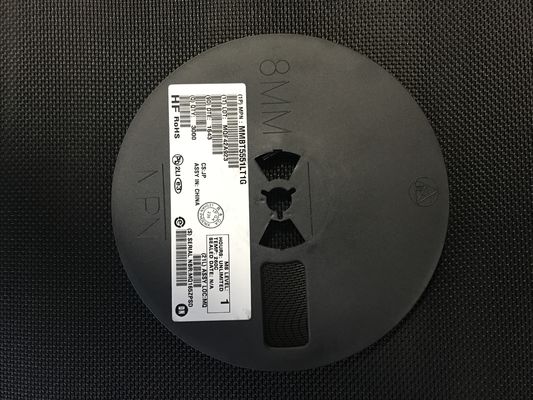

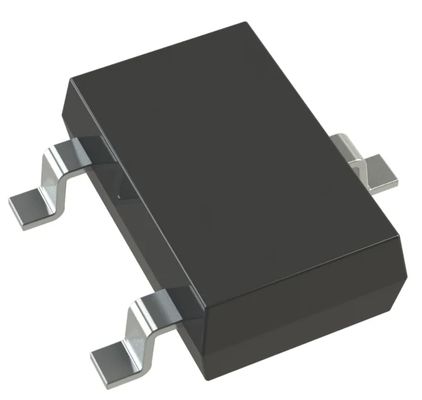

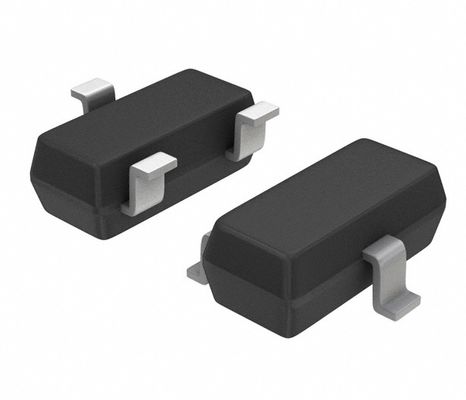

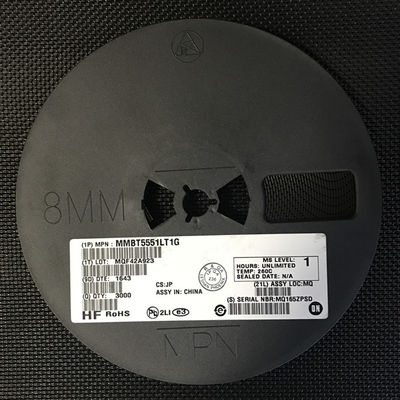

चित्रण
