उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 30V 200mA Schottky diode,SOT-723 ultra-miniature diode,AEC-Q101 qualified Schottky diode |
||
BAT54M3T5G 30V 200mA ट्रिपल सीरीज़ Schottky डायोड जिसमें 1V कम Vf 5ns फास्ट स्विचिंग SOT-723 अल्ट्रा-मिनिएचर पैकेज हाई एफिशिएंसी लो लीकेज AEC-Q101 क्वालिफाइड टेप और रील पैकेजिंग
andnbsp;
विशेषताएँ
andbull; बेहद तेज़ स्विचिंग स्पीड
andbull; कम फॉरवर्ड वोल्टेज andminus; 0.35 वोल्ट (Typ) @ IF = 10 mAdc
andbull; बोर्ड स्पेस कम करता है
andbull; ऑटोमोटिव और अन्य अनुप्रयोगों के लिए NSV प्रीफिक्स जिन्हें अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता होती है; AECandminus;Q101 योग्य और PPAP सक्षम
andbull; ये डिवाइस Pbandminus;Free, Halogen Free/BFR Free और RoHS अनुरूप हैं
andnbsp;
अनुप्रयोग
1: उच्च आवृत्ति सुधार सर्किट
2: सिग्नल डिटेक्शन और डिमॉड्यूलेशन
3: रिवर्स पोलैरिटी सुरक्षा
4: DC-DC कनवर्टर सर्किट
5: पोर्टेबल और बैटरी से चलने वाले डिवाइस
6: ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम
7: उच्च घनत्व वाले PCB डिज़ाइन
andnbsp;
विवरण
यह Schottky बैरियर डायोड उच्च गति स्विचिंग अनुप्रयोगों, सर्किट सुरक्षा और वोल्टेज क्लैम्पिंग के लिए डिज़ाइन किया गया है। बेहद कम फॉरवर्ड वोल्टेज चालन हानि को कम करता है। लघु सतह माउंट पैकेज हाथ से पकड़े जाने वाले और पोर्टेबल अनुप्रयोगों के लिए उत्कृष्ट है जहां स्थान सीमित है।
BAT54M3T5G डिवाइस हमारे लोकप्रिय SOTandminus;23 तीनandminus;लेडेड डिवाइस का एक स्पिनandminus;ऑफ है और SOTandminus;723 सतह माउंट पैकेज में रखा गया है। यह डिवाइस कमandminus;पावर सतह माउंट अनुप्रयोगों के लिए आदर्श है जहां बोर्ड स्पेस प्रीमियम पर है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
एमएफआर
|
andnbsp;
|
|
|
सीरीज़
|
-
|
andnbsp;
|
|

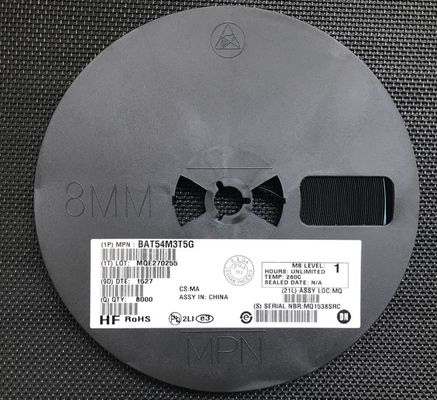

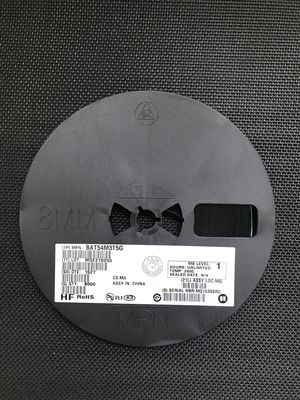

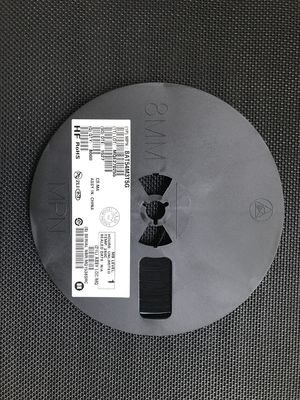

पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
पार्ट स्टेटस
|
सक्रिय
|
andnbsp;
|
|
प्रौद्योगिकी
|
andnbsp;
|
|
|
वोल्टेज - DC रिवर्स (Vr) (अधिकतम)
|
30 V
|
andnbsp;
|
|
करंट - औसत रेक्टिफाइड (Io)
|
200mA
|
andnbsp;
|
|
वोल्टेज - फॉरवर्ड (Vf) (अधिकतम) @ If
|
800 mV @ 100 mA
|
andnbsp;
|
|
स्पीड
|
स्मॉल सिग्नल =< 200mA (Io), कोई भी स्पीड
|
andnbsp;
|
|
रिवर्स रिकवरी टाइम (trr)
|
5 ns
|
andnbsp;
|
|
करंट - रिवर्स लीकेज @ Vr
|
2 andmicro;A @ 25 V
|
andnbsp;
|
|
कैपेसिटेंस @ Vr, F
|
10pF @ 1V, 1MHz
|
andnbsp;
|
|
माउंटिंग टाइप
|
andnbsp;
|
|
|
पैकेज / केस
|
andnbsp;
|
|
|

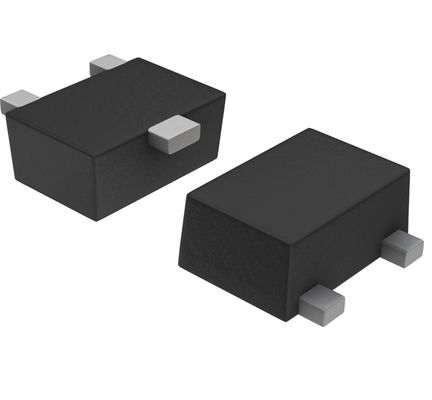

सप्लायर डिवाइस पैकेज
|
SOT-723
|
andnbsp;
|
|
ऑपरेटिंग तापमान - जंक्शन
|
-55anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
ड्राइंग
