1.2V लो ड्रॉपआउट TLV1117LV33DCYR 3.3V LDO रेगुलेटर 800mA आउटपुट हाई PSRR 1% सटीकता सिरेमिक कैपेसिटर के साथ स्थिर पिन सक्षम करें -40°C से 125°C SOT-223 पैकेज

1.2V लो ड्रॉपआउट TLV1117LV33DCYR 3.3V LDO रेगुलेटर 800mA आउटपुट हाई PSRR 1% सटीकता सिरेमिक कैपेसिटर के साथ स्थिर इनेबल पिन -40anddeg;C से 125anddeg;C SOT-223 पैकेज

औरnbsp;

विशेषताएँ

औरbull; विशिष्ट सटीकता: 1.5%

औरbull; कम IQ: 100 औरmu;A (अधिकतम)andndash; मानक 1117 उपकरणों की तुलना में 500 गुना कम

औरbull; VIN: 2 V से 5.5 Vandndash; पूर्ण अधिकतम VIN: 6 V

औरbull; 0-mA आउटपुट करंट के साथ स्थिर

औरbull; कम ड्रॉपआउट: VOUT = 3.3 V के लिए 1 A पर 455 mV

औरbull; उच्च PSRR: 1 kHz पर 65 dB

औरbull; न्यूनतम निर्दिष्ट करंट लिमिट: 1.1 A

औरbull; लागत प्रभावी सिरेमिक कैपेसिटर के साथ स्थिर:andndash; 0-andOmega; ESR के साथ

औरbull; तापमान सीमा: andndash;40anddeg;C से +125anddeg;C

औरbull; थर्मल शटडाउन और ओवरकरंट सुरक्षा

औरbull; उन्नत कार्यक्षमता के साथ ड्रॉप-इन प्रतिस्थापन के लिए, TLV761 देखें

औरnbsp;

अनुप्रयोग

औरbull; सेट-टॉप बॉक्स

औरbull; टीवी और मॉनिटर

औरbull; पीसी परिधीय, नोटबुक, मदरबोर्ड

औरbull; मोडेम और अन्य संचार उत्पाद

औरbull; स्विचिंग बिजली आपूर्ति पोस्ट-रेगुलेशन

औरnbsp;

विवरण

TLV1117LV लो-ड्रॉपआउट (LDO) रैखिक नियामक लोकप्रिय TLV1117 वोल्टेज नियामक का एक कम इनपुट वोल्टेज संस्करण है।

TLV1117LV एक अत्यंत कम-शक्ति वाला उपकरण है जो पारंपरिक 1117 वोल्टेज नियामकों की तुलना में 500 गुना कम शांत करंट की खपत करता है, जिससे डिवाइस उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जो बहुत कम स्टैंडबाय करंट को अनिवार्य करते हैं। TLV1117LV LDO 0 mA के लोड करंट के साथ भी स्थिर है; कोई न्यूनतम लोड आवश्यकता नहीं है, जिससे डिवाइस उन अनुप्रयोगों के लिए एक अच्छा विकल्प बन जाता है जहां नियामक को सामान्य संचालन के दौरान 1 A के क्रम में बड़े करंट के अलावा स्टैंडबाय के दौरान बहुत छोटे भार को बिजली देनी चाहिए। TLV1117LV उत्कृष्ट लाइन और लोड क्षणिक प्रदर्शन प्रदान करता है, जिसके परिणामस्वरूप लोड करंट आवश्यकता 1 mA से कम से 500 mA से अधिक होने पर आउटपुट वोल्टेज का बहुत छोटा परिमाण अंडरशूट और ओवरशूट होता है।

एक सटीक बैंड-गैप और त्रुटि एम्पलीफायर 1.5% सटीकता प्रदान करता है। एक बहुत उच्च बिजली-आपूर्ति अस्वीकृति अनुपात (PSRR) स्विचिंग नियामक के बाद डिवाइस का उपयोग पोस्ट विनियमन के लिए सक्षम करता है। अन्य मूल्यवान विशेषताओं में कम आउटपुट शोर और कम-ड्रॉपआउट वोल्टेज शामिल हैं।

डिवाइस को 0-andOmega; समतुल्य श्रृंखला प्रतिरोध (ESR) कैपेसिटर के साथ स्थिर होने के लिए आंतरिक रूप से मुआवजा दिया जाता है। ये प्रमुख लाभ लागत प्रभावी, छोटे आकार के सिरेमिक कैपेसिटर के उपयोग को सक्षम करते हैं। लागत प्रभावी कैपेसिटर जिनमें उच्च पूर्वाग्रह वोल्टेज और तापमान कम करने की क्षमता है, उनका उपयोग यदि वांछित हो तो किया जा सकता है।

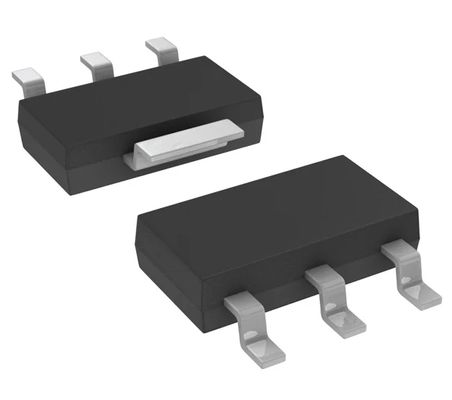

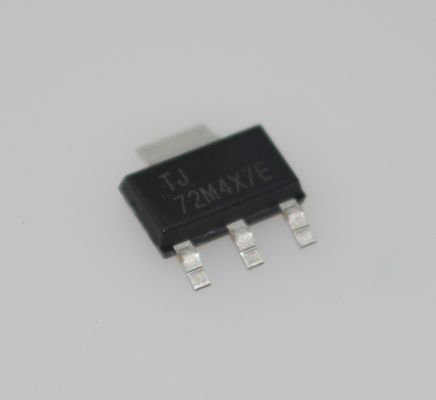

TLV1117LV एक SOT-223 पैकेज में उपलब्ध है।

औरnbsp;

जानकारी

औरnbsp;

चित्रण

हमारा लाभ:फोन, PDAand#39;s, नोटबुक comput.ers

• उच्च गुणवत्ता वाले उत्पाद --- हमारे प्रस्ताव 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छी कीमत के साथ अच्छे खरीद चैनल।
• पेशेवर सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद उत्तम बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत क्रय टीम के समर्थन के साथ,
• तेज़ डिलीवरी --- हम भुगतान की पुष्टि के बाद 1-3 कार्य दिवसों के भीतर माल भेज देंगे।

औरnbsp;

घटकों के सभी प्रकारों के लिए आपकी आवश्यकता को पूरा करना सुनिश्चित करें।^_^


उत्पाद सूची
इलेक्ट्रॉनिक घटकों की एक श्रृंखला की आपूर्ति करें, अर्धचालकों की पूरी श्रृंखला, सक्रिय औरamp; निष्क्रिय घटक। हम आपको पीसीबी के बीओएम के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां वन-स्टॉप समाधान प्राप्त कर सकते हैं,


प्रस्तावों में शामिल हैं:
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टर, फ्यूज, ट्रिमर औरamp; पोटेंशियोमीटर, ट्रांसफॉर्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक, क्रिस्टल औरamp; ऑसिलेटर, इंडक्टर, सेंसर, ट्रांसफॉर्मर, IGBT ड्राइवर, एलईडी, एलसीडी, कनवर्टर, पीसीबी (मुद्रित सर्किट बोर्ड), पीसीबा (पीसीबी असेंबली)

ब्रांड में मजबूत:
माइक्रोचिप, मैक्स, एडी, टीआई, एटमेल, एसटी, ऑन, एनएस, इंटरसिल, विनबॉन्ड, विशे, आईएसएसआई, इन्फिनियन, एनईसी, फेयरचाइल्ड, ओमरॉन, यागेओ, टीडीके, आदि
