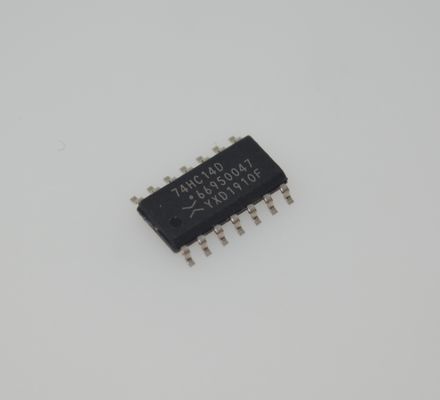

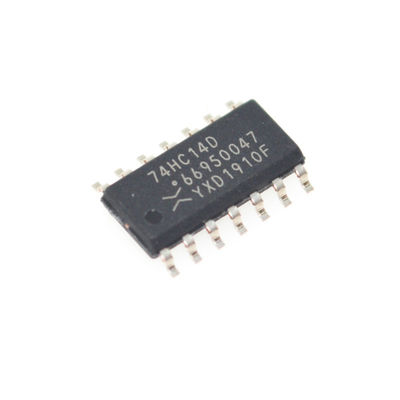

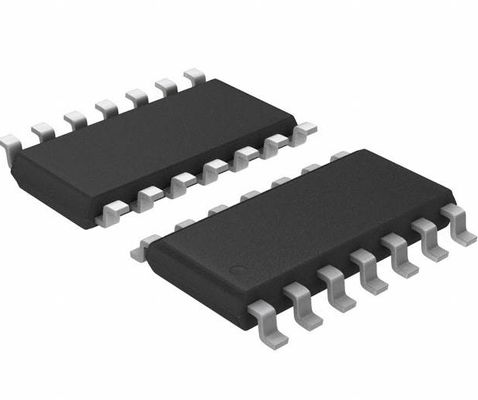

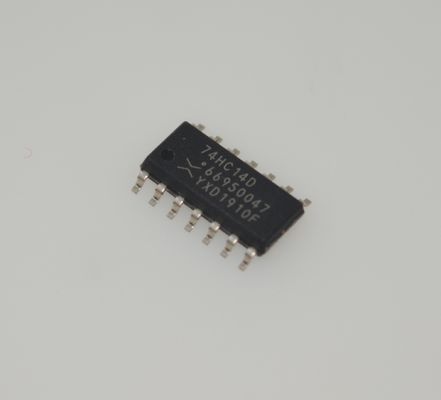

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D हेक्स इन्वर्टर हाई-स्पीड CMOS लो पावर श्मिट ट्रिगर वाइड वोल्टेज (2-6V) हाई नॉइज़ इम्युनिटी डायरेक्ट TTL कम्पैटिबिलिटी बैलेंस्ड प्रोपेगेशन इंडस्ट्री स्टैंडर्ड रिलायबिलिटी

औरnbsp;

विशेषताएँऔरnbsp;

उच्च गति: tpd = 11 ns (typ.) VCC = 5 V पर

कम बिजली की खपत: ICC = 1.0 औरमाइक्रो;A (अधिकतम) Ta = 25℃ पर

उच्च शोर प्रतिरक्षा: VH = 1.1 V (typ.) VCC = 4.5 V पर

संतुलित प्रसार विलंब: tPLH औरasymp; tPHL

वाइड ऑपरेटिंग वोल्टेज रेंज: VCC(opr) = 2.0 से 6.0 V

औरnbsp;

अनुप्रयोग

1. सिग्नल कंडीशनिंग और शेपिंग

यह इसका सबसे क्लासिक अनुप्रयोग है। श्मिट-ट्रिगर इनपुट संरचना इसे धीरे-धीरे बदलते या शोर वाले संकेतों के प्रति असंवेदनशील बनाती है।

स्विच डिबाउंसिंग: यांत्रिक स्विच या बटनों के भौतिक उछाल को समाप्त करता है, यह सुनिश्चित करता है कि एक प्रेस केवल एक साफ पल्स उत्पन्न करे।

वेवफॉर्म शेपिंग: साइन या त्रिकोण तरंगों जैसे एनालॉग वेवफॉर्म को वर्ग डिजिटल संकेतों में परिवर्तित करता है।

शोर फ़िल्टरिंग: पर्यावरणीय शोर वाले संकेतों से एक साफ डिजिटल लॉजिक स्तर को पुनर्प्राप्त करता है, अक्सर लंबी ट्रांसमिशन लाइनों से।

2. पल्स जनरेशन और वेवफॉर्म क्रिएशन

इसकी हिस्टैरिसीस संपत्ति इसे सरल ऑसिलेटर और पल्स जनरेटर को आसानी से बनाने की अनुमति देती है।

अस्टेबल मल्टीवाइब्रेटर: क्लॉक सिग्नल बनाने के लिए एक सरल और विश्वसनीय वर्ग तरंग जनरेटर बनाने के लिए केवल एक प्रतिरोधक और एक संधारित्र की आवश्यकता होती है

या टाइमिंग पल्स। यह माइक्रो कंट्रोलर जैसी प्रणालियों में एक बहुत ही सामान्य, कम लागत वाला क्लॉक स्रोत है।

पल्स डिटेक्टर: इनपुट सिग्नल के किनारों (बढ़ते या गिरते) का पता लगाने और एक संगत आउटपुट पल्स उत्पन्न करने के लिए डिज़ाइन किया जा सकता है।

3. लेवल शिफ्टिंग और इंटरफेसिंग

जबकि इसकी ऑपरेटिंग वोल्टेज रेंज 2V से 6V है, यह अभी भी मिश्रित-वोल्टेज सिस्टम में एक इंटरफेस के रूप में काम कर सकता है।

TTL-कम्पैटिबल इंटरफेस: 74HC14D सीधे 5V TTL लॉजिक सिस्टम से जुड़ सकता है और CMOS-स्तर का आउटपुट प्रदान कर सकता है, जो दो लॉजिक परिवारों के बीच एक बफर के रूप में कार्य करता है।

4. डिले लाइन्स

इसके निश्चित प्रसार विलंब समय का उपयोग करते हुए, इसका उपयोग सरल विलंब सर्किट बनाने के लिए किया जा सकता है। श्रृंखला में कई इनवर्टर को जोड़ने से लंबे, निश्चित विलंब प्राप्त हो सकते हैं।

औरnbsp;

विवरण

74HC14D एक उच्च गति CMOS श्मिट इन्वर्टर है जो सिलिकॉन गेट C2MOS तकनीक के साथ बनाया गया है। यह CMOS कम बिजली की खपत को बनाए रखते हुए समकक्ष LSTTL के समान उच्च गति संचालन प्राप्त करता है। पिन कॉन्फ़िगरेशन और फ़ंक्शन 74HC04D के समान हैं, लेकिन इनपुट में 25% VCC हिस्टैरिसीस है और इसके श्मिट ट्रिगर फ़ंक्शन के साथ, 74HC14D का उपयोग लाइन रिसीवर के रूप में किया जा सकता है जो धीमी इनपुट सिग्नल प्राप्त करेगा।

सभी इनपुट स्थैतिक निर्वहन या क्षणिक अतिरिक्त वोल्टेज के खिलाफ सुरक्षा सर्किट से लैस हैं।

औरnbsp;

जानकारी

औरnbsp;

चित्रण
