उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | UC2843D8TR पीडब्ल्यूएम नियंत्रक 500kHz,वर्तमान मोड पीडब्ल्यूएम नियंत्रक SOIC-8,यूवीएलओ 8.4 वी के साथ पीडब्ल्यूएम नियंत्रक |
||

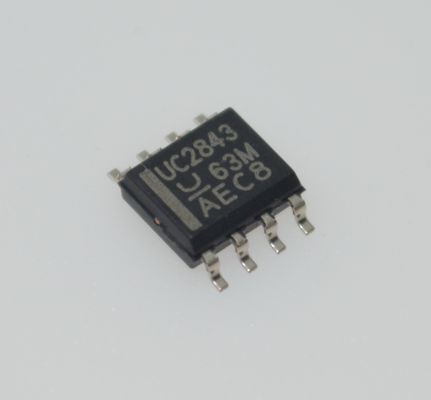

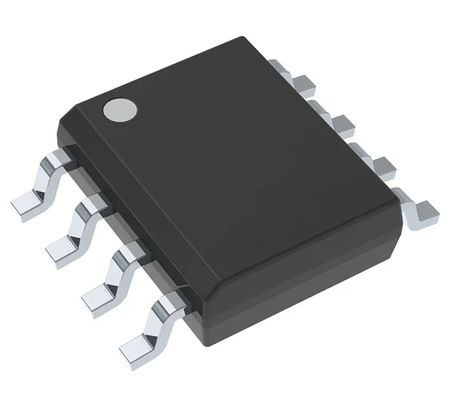

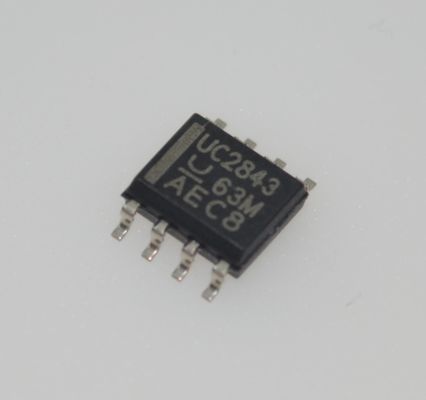

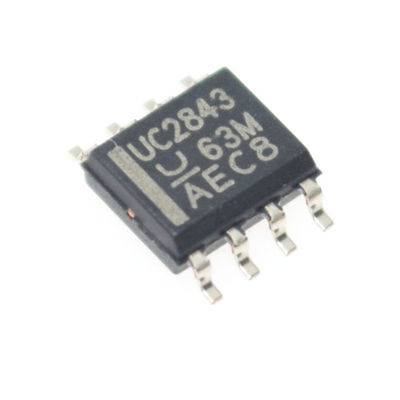

UC2843D8TR 500kHz ऑपरेशन के साथ करंट-मोड पीडब्ल्यूएम नियंत्रक 8.4V/7.9V UVLO 50mA टोटेम-पोल आउटपुट आंतरिक ट्रिम्ड बैंडगैप कम स्टार्ट-अप और SOIC-8 में ऑपरेटिंग करंट
विशेषताएं
• ऑफलाइन और डीसी-टू-डीसी कन्वर्टर्स के लिए अनुकूलित
• कम प्रारंभ करंट (< 1mA)
• स्वचालित फ़ीड फ़ॉरवर्ड मुआवजा
• धड़कन-दर-धड़कन करंट लिमिटिंग
• लोड-प्रतिक्रिया विशेषताओं में सुधार
• हाइस्टेरिसिस के साथ कम वोल्टेज लॉकडाउन
• डबल-पल्स दमन
• उच्च धारा टोटेम-पोल आउटपुट
• आंतरिक रूप से ट्रिम किए गए बैंडगैप संदर्भ
• 500 किलोहर्ट्ज तक का संचालन
• कम आउटपुट प्रतिरोध के साथ त्रुटि एम्पलीफायर
आवेदन
• किसी भी ध्रुवीयता के स्विचिंग नियामक
• ट्रांसफार्मर से जुड़े डीसी-डीसी कन्वर्टर्स
विवरण
UCx84x श्रृंखला के नियंत्रण एकीकृत सर्किट उन विशेषताओं को प्रदान करते हैं जो ऑफलाइन या DC-to-DC फिक्स्ड-फ्रिक्वेंसी करंट-मोड नियंत्रण योजनाओं को लागू करने के लिए आवश्यक हैं,बाहरी घटकों की न्यूनतम संख्या के साथआंतरिक रूप से लागू सर्किट में एक कम वोल्टेज लॉकआउट (यूवीएलओ) शामिल है, जिसमें 1 एमए से कम स्टार्ट-अप करंट होता है,और एक सटीक संदर्भ त्रुटि एम्पलीफायर इनपुट पर सटीकता के लिए ट्रिम कियाअन्य आंतरिक सर्किट में लॉजिक शामिल है जो लॉक ऑपरेशन प्रदान करता है, एक पल्स-विड्थ मॉड्यूलेशन (पीडब्ल्यूएम) तुलनाकर्ता जो वर्तमान-सीमा नियंत्रण भी प्रदान करता है,और एक टोटेम-पोल आउटपुट स्टेज जो उच्च पीक धारा के स्रोत या डूबने के लिए डिज़ाइन किया गया हैएन-चैनल एमओएसएफईटी को चलाने के लिए डिज़ाइन किया गया आउटपुट स्टेज कम होता है जब आउटपुट स्टेज ऑफ स्टेट में होता है।
UCx84x परिवार विभिन्न प्रकार के पैकेज विकल्प, तापमान रेंज विकल्प, अधिकतम कार्य चक्र का विकल्प, और टर्न और टर्नऑफ सीमाओं और हिस्टेरिसिस रेंज का विकल्प प्रदान करता है।उच्च टर्नन या टर्नऑफ हिस्टेरिसिस वाले उपकरण ऑफलाइन बिजली आपूर्ति के लिए अच्छे विकल्प हैं, जबकि संकीर्ण हाइस्टेरिसिस रेंज वाले उपकरणों को डीसी-डीसी अनुप्रयोगों के लिए डिज़ाइन किया गया है। UC184x उपकरणों को 55 °C से 125 °C तक काम करने के लिए निर्दिष्ट किया गया है,UC284x सीरीज़ ₹40°C से 85°C तक काम करने के लिए निर्दिष्ट है, और UC384x श्रृंखला 0°C से 70°C तक के संचालन के लिए निर्दिष्ट है।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
आवेदन
|
पीडब्ल्यूएम नियंत्रक
|
|
|
वोल्टेज - इनपुट
|
-0.3V ~ 6.3V
|
|
|
वोल्टेज - आपूर्ति
|
12V ~ 28V
|
|
|
वर्तमान - आपूर्ति
|
11 mA
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
8-SOIC (0.154", 3.90 मिमी चौड़ाई)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
|
|
मूल उत्पाद संख्या
|
चित्रण
