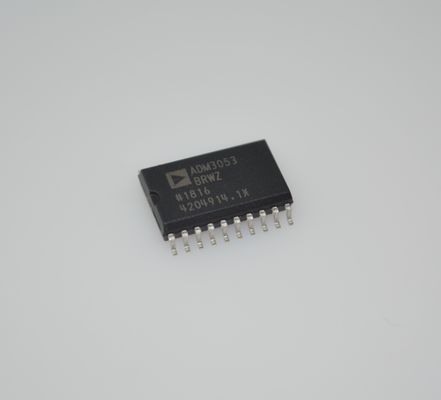

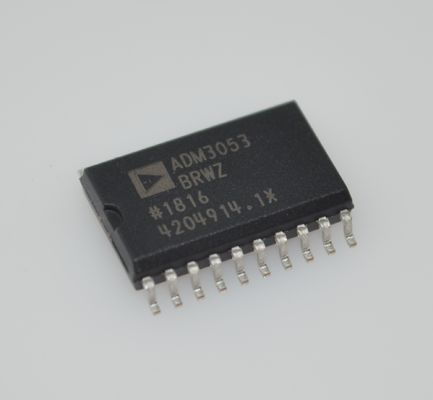

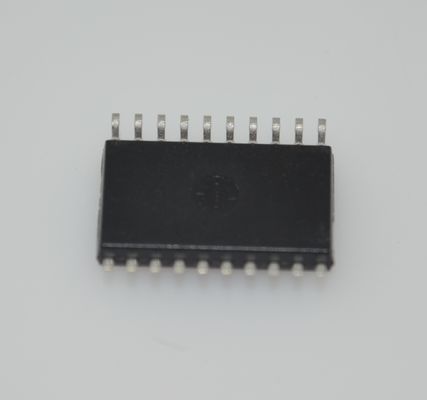

ADM3053BRWZ 5kV rms पृथक CAN ट्रांससीवर जिसमें एकीकृत पृथक DC-DC ISO 11898-2 1Mbps उच्च CMTI SOIC-20 पैकेज औद्योगिक नेटवर्क और मोटर नियंत्रण के लिए

ADM3053BRWZ 5kV rms इंडस्ट्रियल नेटवर्क और मोटर कंट्रोल के लिए एकीकृत पृथक डीसी-डीसी आईएसओ 11898-2 1 एमबीपीएस हाई सीएमटीआई एसओआईसी -20 पैकेज के साथ पृथक सीएएन ट्रांससीवर

औरnbsp;

विशेषताएं

2.5 केवी आरएमएस सिग्नल और पावर आइसोलेटेड सीएएन ट्रांससीवर

isoPower एकीकृत पृथक डीसी से डीसी कनवर्टर

वीसीसी पर 5 वी ऑपरेशन

वीआईओ पर 5 वी या 3.3 वी ऑपरेशन

आईएसओ 11898 मानक के अनुरूप

1 एमबीपीएस तक की उच्च गति डेटा दरें

बिजली रहित नोड्स बस को परेशान नहीं करते हैं

बस पर 110 या अधिक नोड्स कनेक्ट करें

कम ईएमआई के लिए ढलान नियंत्रण

थर्मल बंद करने की सुरक्षा

उच्च सामान्य-मॉड अस्थायी प्रतिरक्षाः andgt;25 kV/andmu;s

सुरक्षा और नियामक अनुमोदन

औरnbsp; यूएल मान्यता

और  और  2500 V rms प्रति UL 1577 1 मिनट के लिए

औरnbsp; सीएसए घटक स्वीकृति की सूचना 5A

औरnbsp; वीडीई अनुरूपता प्रमाण पत्र

और  DIN EN 60747-5-2 (VDE 0884 भाग 2): 2003-01

और  और  वीओआरएम = 560 वी पीक

औद्योगिक परिचालन तापमान सीमा (और माइनस 40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस तक)

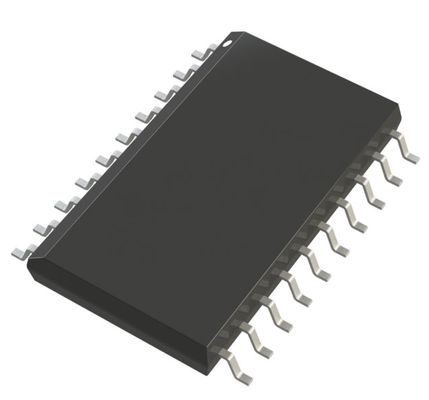

व्यापक शरीर, 20 लीड SOIC पैकेज में उपलब्ध है

औरnbsp;

अनुप्रयोग

CAN डेटा बसें

औद्योगिक क्षेत्र नेटवर्क

औरnbsp;

विवरण

एडीएम3053 एक एकीकृत पृथक डीसी-टू-डीसी कनवर्टर के साथ एक अलग-थलग नियंत्रक क्षेत्र नेटवर्क (सीएएन) भौतिक परत ट्रांससीवर है। एडीएम3053 आईएसओ 11898 मानक का अनुपालन करता है।

इस उपकरण में एनालॉग डिवाइस, इंक, आईकपलर एंड्रैग; एक 2-चैनल आइसोलेटर, एक CAN ट्रांससीवर और एनालॉग डिवाइस आईसोपावर एंड्रैग को जोड़ने के लिए प्रौद्योगिकी का उपयोग किया गया है।एक एकल SOIC सतह माउंट पैकेज में dc-to-dc कनवर्टरएक ऑन-चिप ऑसिलेटर वर्ग तरंगों की एक जोड़ी को आउटपुट करता है जो एक आंतरिक ट्रांसफार्मर को अलग शक्ति प्रदान करने के लिए चलाता है।डिवाइस एक एकल 5 वी आपूर्ति से संचालित है जो एक पूरी तरह से अलग-थलग CAN समाधान का एहसास करता है.

ADM3053 CAN प्रोटोकॉल नियंत्रक और भौतिक परत बस के बीच एक पूरी तरह से अलग इंटरफ़ेस बनाता है। यह 1 एमबीपीएस तक की डेटा दरों पर चलने में सक्षम है।

डिवाइस में आउटपुट शॉर्ट सर्किट के खिलाफ सुरक्षा के लिए वर्तमान सीमित करने और थर्मल बंद करने की विशेषताएं हैं।,चौड़ा शरीर SOIC पैकेज।

ADM3053 में isoPower तकनीक है जो ट्रांसफार्मर के माध्यम से शक्ति हस्तांतरण के लिए उच्च आवृत्ति स्विचिंग तत्वों का उपयोग करती है।उत्सर्जन मानकों को पूरा करने के लिए प्रिंटेड सर्किट बोर्ड (पीसीबी) के लेआउट के दौरान विशेष सावधानी बरती जानी चाहिएबोर्ड लेआउट पर विचार करने के बारे में विवरण के लिए AN-0971 आवेदन नोट, isoPower उपकरणों के साथ विकिरित उत्सर्जन के नियंत्रण के लिए सिफारिशें देखें।
