उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | AD810ANZ उच्च गति ऑपरेशन एम्पलीफायर,300 मेगाहर्ट्ज के वर्तमान फीडबैक एम्पलीफायर,पेशेवर वीडियो आरएफ ऑपरेशन एम्प |
||

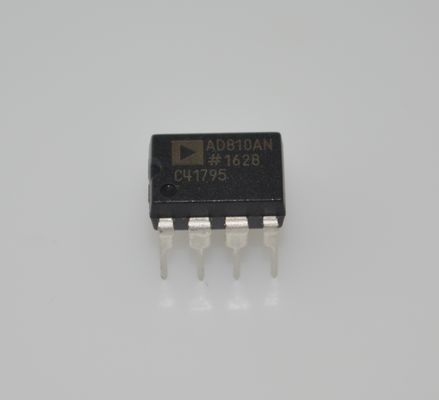

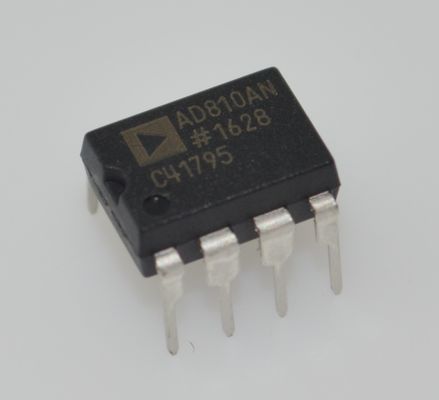

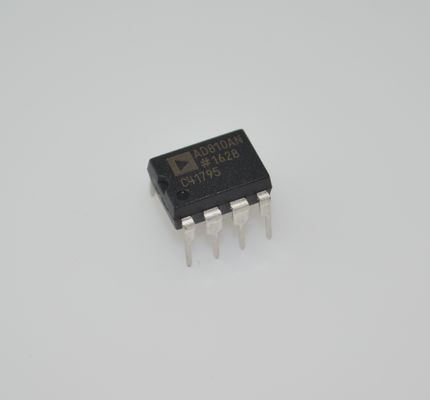

AD810ANZ हाई-स्पीड 300MHz करंट फीडबैक ऑप एम्प 2000V/andmicro;s स्लीव रेट 0.02%/0.02anddeg; का कम डिफरेंशियल गेन/फेज एरर प्रोफेशनल वीडियो और आरएफ सिस्टम के लिए हाई कैपेसिटिव लोड पर स्थिर
andnbsp;
विशेषताएँ
उच्च गति
andnbsp; 80 मेगाहर्ट्ज विशिष्ट andminus;3 डीबी बैंडविड्थ (जी = +1)
andnbsp; 75 मेगाहर्ट्ज विशिष्ट andminus;3 डीबी बैंडविड्थ (जी = +2)
andnbsp; 1000 V/andmicro;s विशिष्ट स्लीव रेट
andnbsp; 50 ns विशिष्ट सेटलिंग टाइम 0.1% (VOUT = 10 V स्टेप)
वीडियो अनुप्रयोगों के लिए आदर्श
andnbsp; 30 मेगाहर्ट्ज विशिष्ट 0.1 डीबी बैंडविड्थ (जी = +2, VS = andplusmn;15 V)
andnbsp; 0.02% विशिष्ट डिफरेंशियल गेन (VS = andplusmn;15 V)
andnbsp; 0.04anddeg; विशिष्ट डिफरेंशियल फेज (VS = andplusmn;15 V)
कम शोर
andnbsp; 2.9 nV/andradic;Hz विशिष्ट इनपुट वोल्टेज शोर
andnbsp; 13 pA/andradic;Hz विशिष्ट इनवर्टिंग इनपुट करंट शोर
कम बिजली
andnbsp; 8.0 एमए अधिकतम आपूर्ति करंट (शांत)
andnbsp; 2.1 एमए विशिष्ट आपूर्ति करंट (पावर-डाउन मोड)
उच्च प्रदर्शन अक्षम फ़ंक्शन
andnbsp; टर्न ऑफ टाइम: 100 ns विशिष्ट
andnbsp; मेक से पहले ब्रेक की गारंटी
andnbsp; 64 डीबी का इनपुट से आउटपुट आइसोलेशन (ऑफ स्टेट)
लचीला संचालन
andplusmn;5 V और andplusmn;15 V ऑपरेशन के लिए निर्दिष्ट
andplusmn;2.9 V विशिष्ट आउटपुट स्विंग 150 Ω लोड में (VS = andplusmn;5 V)
andnbsp;
अनुप्रयोग
प्रोफेशनल वीडियो कैमरे
मल्टीमीडिया सिस्टम
NTSC-, PAL-, और SECAM-संगत सिस्टम
वीडियो लाइन ड्राइवर
एडीसी या डीएसी बफ़र्स
डीसी रेस्टोरेशन सर्किट
andnbsp;
विवरण
AD810 एक कंपोजिट और HDTV-संगत, करंट फीडबैक, वीडियो ऑपरेशनल एम्पलीफायर है, जो मल्टीमीडिया, डिजिटल टेप रिकॉर्डर और वीडियो कैमरों जैसे सिस्टम में उपयोग के लिए आदर्श है। 30 मेगाहर्ट्ज (जी = +2) पर 0.1 डीबी फ्लैटनेस स्पेसिफिकेशन और 0.02% और 0.04anddeg; (NTSC) का डिफरेंशियल गेन और फेज AD810 को किसी भी ब्रॉडकास्ट क्वालिटी वीडियो सिस्टम के लिए आदर्श बनाता है। ये सभी स्पेसिफिकेशन 150 Ω (एक 75 Ω बैक टर्मिनेटेड केबल) के लोड स्थितियों के तहत हैं।
AD810 पावर सेंसिटिव अनुप्रयोगों जैसे वीडियो कैमरों के लिए आदर्श है, जो 8.0 एमएandnbsp; अधिकतम का कम बिजली आपूर्ति करंट प्रदान करता है। अक्षम सुविधा बिजली आपूर्ति करंट को केवल 2.1 एमए तक कम कर देती है, जबकि एम्पलीफायर उपयोग में नहीं है, बिजली बचाने के लिए। इसके अतिरिक्त, AD810 को andplusmn;5 V से andplusmn;15 V की बिजली आपूर्ति रेंज पर निर्दिष्ट किया गया है।
AD810 80 मेगाहर्ट्ज के अपने यूनिटी गेन (जी = +1) andminus;3 डीबी बैंडविड्थ के कारण वीडियो सिस्टम में एडीसी या डीएसी बफ़र के रूप में अच्छी तरह से काम करता है। क्योंकि AD810 एक ट्रांसइम्पीडेंस एम्पलीफायर है, इसलिए इस बैंडविड्थ को व्यापक रेंज में बनाए रखा जा सकता है, जबकि वाइड डायनेमिक रेंज अनुप्रयोगों के लिए 2.9 nV/andradic;Hz का कम शोर होता है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक.
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
andnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
andnbsp;
|
|
अनुप्रयोग
|
करंट फीडबैक
|
andnbsp;
|
|
आउटपुट प्रकार
|
-
|
andnbsp;
|
|
सर्किट की संख्या
|
1
|
andnbsp;
|
|
-3db बैंडविड्थ
|
80 मेगाहर्ट्ज
|
andnbsp;
|
|
स्लीव रेट
|
1000V/andmicro;s
|
andnbsp;
|
|
करंट - आपूर्ति
|
6.8 एमए
|
andnbsp;
|
|
करंट - आउटपुट / चैनल
|
60 एमए
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, सिंगल/डुअल (andplusmn;)
|
5V ~ 36V, andplusmn;2.5V ~ 18V
|
andnbsp;
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
andnbsp;
|
|

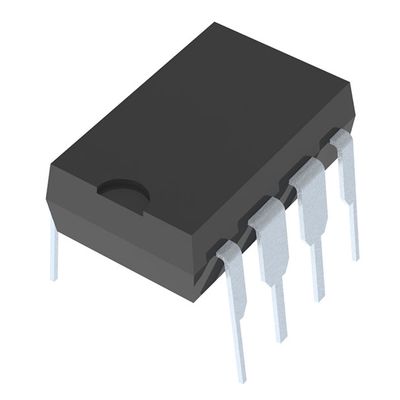

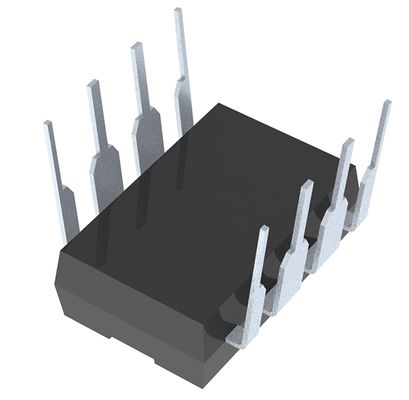

पैकेज / केस
|
8-डीआईपी (0.300", 7.62mm)
|
andnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
8-PDIP
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
ड्राइंग
