उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | LM358DR2G dual op-amp with ESD protection,low-power op-amp wide voltage range,rail-to-rail output integrated circuit |
||

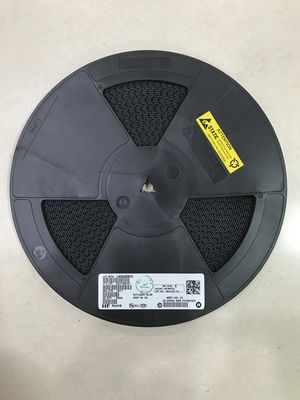

LM358DR2G कम-पावर डुअल ऑप-एम्प हाई गेन वाइड वोल्टेज रेंज (3V-32V) ESD प्रोटेक्शन इंडस्ट्री स्टैंडर्ड रेल-टू-रेल आउटपुट कॉस्ट-इफेक्टिव स्टेबल परफॉर्मेंस और हाई रिलायबिलिटी
औरnbsp;
विशेषताएँ
औरbull; शॉर्ट सर्किट प्रोटेक्टेड आउटपुट
औरbull; ट्रू डिफरेंशियल इनपुट स्टेज
औरbull; सिंगल सप्लाई ऑपरेशन: 3.0 V से 32 V
औरbull; लो इनपुट बायस करंट
औरbull; इंटरनली कम्पेन्सेटेड
औरbull; कॉमन मोड रेंज नेगेटिव सप्लाई तक फैली हुई है
औरbull; सिंगल और स्प्लिट सप्लाई ऑपरेशन
औरbull; इनपुट पर ESD क्लैंप डिवाइस की मजबूती को बढ़ाते हैं बिना ऑपरेशन को प्रभावित किए
औरbull; ऑटोमोटिव और अन्य अनुप्रयोगों के लिए NCV प्रीफिक्स जिन्हें अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता होती है; AECandminus;Q100 योग्य और PPAP सक्षम
औरbull; ये डिवाइस Pbandminus;Free, Halogen Free/BFR Free हैं और RoHS अनुरूप हैं
औरnbsp;
अनुप्रयोग
1. सेंसर सिग्नल कंडीशनिंग
अपनी उच्च इनपुट प्रतिबाधा और पर्याप्त लाभ के कारण, LM358 माइक्रो कंट्रोलर (जैसे Arduino, STM32) ADCs द्वारा पढ़ने के लिए कमजोर सेंसर सिग्नल को एक उपयोगी स्तर तक बढ़ाने के लिए बहुत उपयुक्त है।
विशिष्ट अनुप्रयोग:थर्मोकपल, प्रेशर सेंसर, फोटोडायोड, तापमान सेंसर (जैसे, NTC थर्मिस्टर) के लिए सिग्नल एम्प्लीफिकेशन।
2. लो-पावर/बैटरी-पावर्ड डिवाइस
LM358and#39;s की विस्तृत ऑपरेटिंग वोल्टेज रेंज (जितनी कम 3V) और बहुत कम क्विसेंट करंट खपत इसे बैटरी-पावर्ड डिवाइस के लिए एक आदर्श विकल्प बनाती है, जो बैटरी लाइफ को काफी बढ़ाती है।
विशिष्ट अनुप्रयोग:पोर्टेबल उपकरण, रिमोट कंट्रोल, स्मोक डिटेक्टर, वायरलेस सेंसर नोड।
3. DC एम्प्लीफायर और बफ़र
DC सिग्नल को संभालने की इसकी क्षमता और इसके आउटपुटand#39;s की नेगेटिव सप्लाई रेल (ग्राउंड) तक स्विंग करने की क्षमता इसे सर्किट के विभिन्न हिस्सों को अलग करने के लिए वोल्टेज फॉलोअर (बफ़र) या DC गेन स्टेज के रूप में उपयोग करने के लिए बहुत उपयुक्त बनाती है।
विशिष्ट अनुप्रयोग:इम्पीडेंस मैचिंग, वोल्टेज लेवल शिफ्टिंग, ADC इनपुट बफ़रिंग।
4. एक्टिव फिल्टर और इंटीग्रेटर
हालांकि इसकी बैंडविड्थ सीमित है और बहुत उच्च-आवृत्ति अनुप्रयोगों के लिए उपयुक्त नहीं है, यह ऑडियो रेंज या कम-आवृत्ति सिग्नल प्रोसेसिंग (जैसे 50/60Hz पावर लाइन फ़्रीक्वेंसी फ़िल्टरिंग) के लिए बहुत प्रभावी है।
विशिष्ट अनुप्रयोग:ऑडियो प्री-एम्प्लीफायर, लो-पास/हाई-पास फिल्टर, पावर लाइन नॉइज़ नॉच फिल्टर।
5. कंपैरेटर और थ्रेशोल्ड डिटेक्टर
हालांकि समर्पित कंपैरेटर की तुलना में धीमा है, LM358 उन अनुप्रयोगों में उपयोग करने में पूरी तरह से सक्षम है जहां उच्च-गति प्रतिक्रिया की आवश्यकता नहीं होती है, यह पता लगाने के लिए कि क्या कोई वोल्टेज एक निर्धारित मान से अधिक है।
विशिष्ट अनुप्रयोग:ओवर-वोल्टेज/अंडर-वोल्टेज डिटेक्शन, विंडो कंपैरेटर, लाइट-कंट्रोल्ड स्विच, लिक्विड लेवल डिटेक्शन।
6. पावर मैनेजमेंट
इसकी विस्तृत आपूर्ति वोल्टेज रेंज (32V तक) इसे आपूर्ति वोल्टेज या करंट की निगरानी के लिए 12V या 24V औद्योगिक सिस्टम में सीधे उपयोग करने की अनुमति देती है।
विशिष्ट अनुप्रयोग:लीनियर रेगुलेटर के लिए एरर एम्प्लीफायर, करंट सेंस एम्प्लीफिकेशन, वोल्टेज मॉनिटरिंग सर्किट।
औरnbsp;
विवरण
क्वाड ऑपरेशनल एम्प्लीफायरों के लिए परिपूर्ण सर्किट डिज़ाइनों का उपयोग करते हुए, इन डुअल ऑपरेशनल एम्प्लीफायरों में कम पावर ड्रेन, ग्राउंड/VEE तक फैली हुई एक कॉमन मोड इनपुट वोल्टेज रेंज और सिंगल सप्लाई या स्प्लिट सप्लाई ऑपरेशन होता है। LM358 श्रृंखला LM324 का एक-आधा है।
इन एम्प्लीफायरों में सिंगल सप्लाई अनुप्रयोगों में मानक ऑपरेशनल एम्प्लीफायर प्रकारों की तुलना में कई विशिष्ट लाभ हैं। वे 3.0 V जितना कम या 32 V जितना अधिक सप्लाई वोल्टेज पर काम कर सकते हैं, जिसमें क्विसेंट करंट MC1741 (प्रति एम्प्लीफायर आधार पर) से जुड़े करंट का लगभग एक-पांचवां होता है। कॉमन मोड इनपुट रेंज में नेगेटिव सप्लाई शामिल है, जिससे कई अनुप्रयोगों में बाहरी बायसिंग घटकों की आवश्यकता समाप्त हो जाती है। आउटपुट वोल्टेज रेंज में नेगेटिव पावर सप्लाई वोल्टेज भी शामिल है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
Mfr
|
औरnbsp;
|
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|

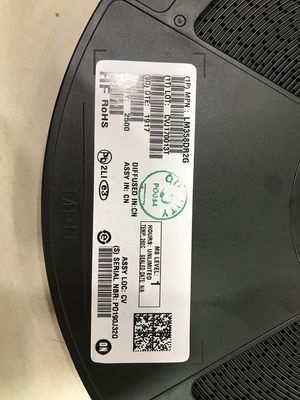

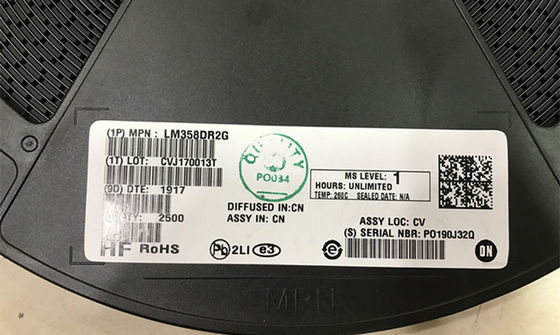

पैकेजिंग
|
टेप औरamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडreg;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
पार्ट स्टेटस
|
सक्रिय
|
औरnbsp;
|
|
एम्प्लीफायर प्रकार
|
औरnbsp;
|
|
|
सर्किट की संख्या
|
2
|
औरnbsp;
|
|
आउटपुट प्रकार
|
-
|
औरnbsp;
|
|
स्लीव रेट
|
-
|
औरnbsp;
|
|
गेन बैंडविड्थ उत्पाद
|
1 मेगाहर्ट्ज
|
औरnbsp;
|
|
करंट - इनपुट बायस
|
45 nA
|
औरnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट
|
2 mV
|
औरnbsp;
|
|
करंट - सप्लाई
|
800andmicro;A (x2 चैनल)
|
औरnbsp;
|
|
करंट - आउटपुट / चैनल
|
40 mA
|
औरnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (न्यूनतम)
|
3 V
|
औरnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (अधिकतम)
|
32 V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
0anddeg;C ~ 70anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
औरnbsp;
|
|

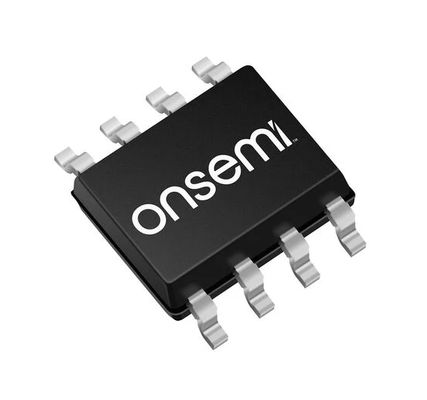

पैकेज / केस
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
8-SOIC
|
औरnbsp;
|
|
बेस प्रोडक्ट नंबर
|
औरnbsp;
ड्राइंग
