उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | LM258DR dual op-amp with high gain,low noise dual op-amp for industrial use,wide voltage range op-amp with ESD protection |
||
LM258DR कम लागत वाला डुअल ऑप-एम्प, उच्च लाभ, विस्तृत वोल्टेज रेंज, कम शोर, शॉर्ट-सर्किट सुरक्षा, उच्च स्थिरता, ESD सुरक्षा और औद्योगिक उपयोग के लिए विस्तारित तापमान रेंज
औरnbsp;
विशेषताएँ
एकल या दोहरी बिजली आपूर्ति के साथ काम कर सकता है
एक पैकेज में दो आंतरिक रूप से क्षतिपूर्ति वाले ऑप एम्प्स।
लॉजिक सर्किट मिलान।
कम बिजली की खपत।
विस्तृत आवृत्ति रेंज
औरnbsp;
अनुप्रयोग
1. सेंसर सिग्नल कंडीशनिंग
यह इसका सबसे आम उपयोग है। यह विभिन्न सेंसर से कमजोर संकेतों को एक ऐसे स्तर तक बढ़ाता है जिसे माइक्रो कंट्रोलर के ADC (एनालॉग-टू-डिजिटल कन्वर्टर) द्वारा पढ़ा जा सकता है।
उदाहरण: थर्मोकपल, प्रेशर सेंसर, लोड सेल, फोटोडायोड और तापमान सेंसर (जैसे NTC थर्मिस्टर) से संकेतों को बढ़ाना।
2. सक्रिय फ़िल्टर और प्रतिबाधा बफ़र्स
इसका उपयोग अवांछित शोर को हटाने के लिए सक्रिय फ़िल्टर (लो-पास, हाई-पास, बैंड-पास) बनाने के लिए किया जा सकता है। इसकी उच्च इनपुट प्रतिबाधा इसे सर्किट चरणों को अलग करने के लिए एक वोल्टेज फॉलोअर बफर के रूप में भी आदर्श बनाती है।
उदाहरण: ऑडियो प्री-एम्प्लीफिकेशन, बिजली आपूर्ति शोर फ़िल्टरिंग, सिग्नल बफ़रिंग।
3. वोल्टेज कंपैरेटर
हालांकि अल्ट्रा-फास्ट नहीं है, यह धीमी गति से बदलते संकेतों के लिए एक कंपैरेटर के रूप में अच्छी तरह से काम करता है ताकि यह पता लगाया जा सके कि क्या कोई वोल्टेज एक निर्धारित सीमा से अधिक है।
उदाहरण: ओवर-वोल्टेज/अंडर-वोल्टेज सुरक्षा सर्किट, बैटरी स्तर का पता लगाना, विंडो कंपैरेटर।
4. डीसी और लो-फ़्रीक्वेंसी एम्पलीफायर
यह डीसी या बहुत कम-फ़्रीक्वेंसी एसी संकेतों को बढ़ाने के लिए एक मानक विकल्प है।
उदाहरण: इंस्ट्रुमेंटेशन एम्पलीफायर, एनालॉग कंप्यूटिंग सर्किट (एडर्स, इंटीग्रेटर्स), और ट्रांसड्यूसर एम्पलीफायर।
5. पावर मैनेजमेंट सिस्टम
इसकी कंपैरेटर कार्यक्षमता बुनियादी बिजली निगरानी और नियंत्रण के लिए उपयोगी है।
उदाहरण: वोल्टेज निगरानी, वर्तमान सेंसिंग एम्पलीफायर (शंट रेसिस्टर के साथ)।
संक्षेप में, LM258DR लागत-संवेदनशील डिज़ाइनों के लिए आदर्श है जो एक ही बिजली आपूर्ति (जैसे, 5V, 12V, 24V सिस्टम) पर काम करते हैं जो डीसी या कम-फ़्रीक्वेंसी संकेतों को संसाधित करते हैं। यह सामान्य-उद्देश्यीय प्रवर्धन, फ़िल्टरिंग और सिग्नल कंडीशनिंग कार्यों के लिए एक वर्कहॉर्स है जहाँ अल्ट्रा-हाई परिशुद्धता या गति की आवश्यकता नहीं होती है।
औरnbsp;
विवरण
LM258 में दो स्वतंत्र उच्च लाभ वाले परिचालन एम्पलीफायर होते हैं। यह एक ही बिजली आपूर्ति या दोहरी बिजली आपूर्ति के साथ काम कर सकता है, और बिजली आपूर्ति की वर्तमान खपत का बिजली आपूर्ति वोल्टेज से कोई लेना-देना नहीं है। अनुप्रयोगों में चर आवृत्ति एम्पलीफायर, डीसी लाभ खंड और सभी पारंपरिक ऑप एम्प सर्किट शामिल हैं।
DIP8 या SOP8 पैकेज में उपलब्ध है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
औरnbsp;
|
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|

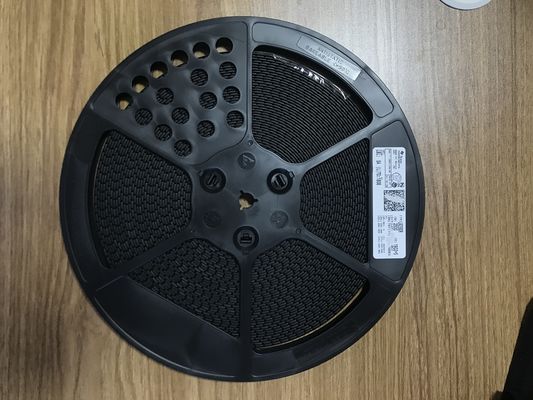

टेप एंडamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
एम्पलीफायर प्रकार
|
औरnbsp;
|
|
|
सर्किट की संख्या
|
2
|
औरnbsp;
|
|
आउटपुट प्रकार
|
-
|
औरnbsp;
|
|
स्लीव दर
|
-
|
औरnbsp;
|
|
वर्तमान - इनपुट पूर्वाग्रह
|
45 nA
|
औरnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट
|
2 mV
|
औरnbsp;
|
|
वर्तमान - आपूर्ति
|
1mA
|
औरnbsp;
|
|
वर्तमान - आउटपुट / चैनल
|
40 mA
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
32 V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-25anddeg;C ~ 85anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|

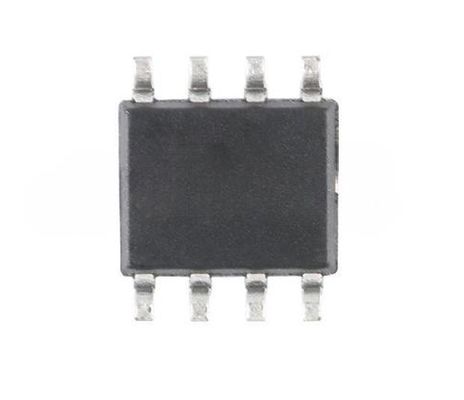

पैकेज / केस
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOP
|
औरnbsp;
चित्रण
