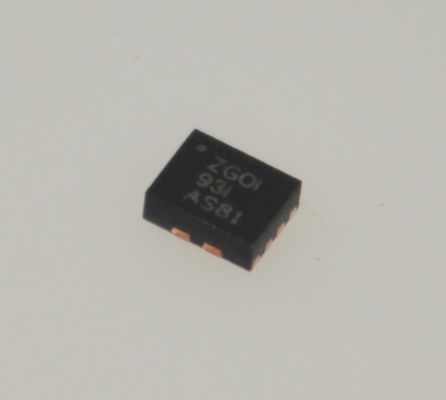

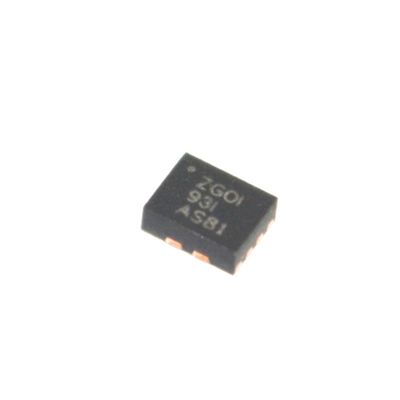

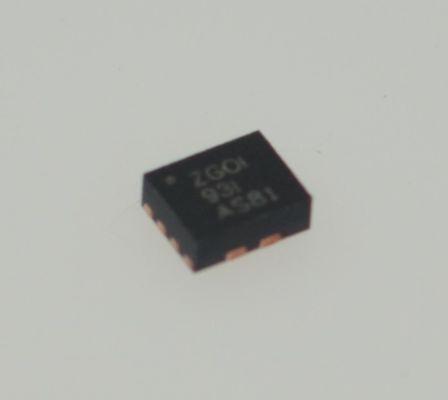

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2.5A बूस्ट कनवर्टर 2.5V-12V इनपुट 95% दक्षता अल्ट्रा-कॉम्पैक्ट लो रिपल प्रोग्रामेबल फुल प्रोटेक्शन वाइड -40anddeg;C से 125anddeg;C रेंज

औरnbsp;

विशेषताएँ

औरbull; इनपुट वोल्टेज रेंज: 2.7 V से 12 V

औरbull; आउटपुट वोल्टेज रेंज: 4.5 V से 12.6 V

औरbull; VIN = 3.3 V, VOUT = 9 V, और IOUT = 2 A पर 90% तक दक्षता

औरbull; उच्च पल्स करंट के लिए 10 A तक रेज़िस्टर-प्रोग्रामेबल पीक करंट लिमिट

औरbull; एडजस्टेबल स्विचिंग फ्रीक्वेंसी: 200 kHz से 2.2 MHz

औरbull; 4-ms बिल्ट-इन सॉफ्ट स्टार्ट टाइम

औरbull; हल्के लोड पर PFM ऑपरेशन मोड (TPS61089)

औरbull; हल्के लोड पर फ़ोर्स्ड PWM ऑपरेशन मोड (TPS610891)

औरbull; 13.2 V पर इंटरनल आउटपुट ओवरवॉल्टेज प्रोटेक्शन

औरbull; साइकिल-दर-साइकिल ओवरकरंट प्रोटेक्शन

औरbull; थर्मल शटडाउन

औरbull; 2.00-mm औरtimes; 2.50-mm VQFN HotRodandtrade; पैकेज

औरnbsp;

अनुप्रयोग

औरbull; Bluetoothandtrade; स्पीकर

औरbull; क्विक चार्ज पावर बैंक

औरbull; पोर्टेबल POS टर्मिनल

औरnbsp;

विवरण

TPS61089x TPS61089 और TPS610891 का प्रतिनिधित्व करता है। TPS61089x एक पूरी तरह से एकीकृत सिंक्रोनस बूस्ट कनवर्टर है जिसमें 19-mandOmega; मुख्य पावर स्विच और 27-mandOmega; रेक्टिफायर स्विच है। डिवाइस पोर्टेबल उपकरणों के लिए एक उच्च-दक्षता और छोटे आकार का पावरandnbsp;समाधान प्रदान करता है। TPS61089x में 2.7 V से 12 V तक की एक विस्तृत इनपुट वोल्टेज रेंज है जो सिंगल-सेल या दो-सेल लिथियम आयन/पॉलीमर बैटरी से संचालित अनुप्रयोगों का समर्थन करती है। TPS61089x में 7-A निरंतर स्विच करंट क्षमता है और 12.6 V तक का आउटपुट वोल्टेज प्रदान करता है।

TPS61089x आउटपुट वोल्टेज को विनियमित करने के लिए अनुकूली निरंतर ऑफ-टाइम पीक करंट कंट्रोल टोपोलॉजी का उपयोग करता है। मध्यम से भारी लोड स्थिति में, TPS61089x पल्स चौड़ाई मॉड्यूलेशन (PWM) मोड में काम करता है। हल्के लोड की स्थिति में, TPS61089 दक्षता में सुधार करने के लिए पल्स आवृत्ति मॉड्यूलेशन (PFM) मोड में काम करता है, जबकि TPS610891 अभी भी PWM मोड में काम करता है ताकि कम स्विचिंग आवृत्ति के कारण होने वाली अनुप्रयोग समस्याओं से बचा जा सके। PWM मोड में स्विचिंग आवृत्ति 200 kHz से 2.2 MHz तक एडजस्टेबल है। TPS61089x एक बिल्ट-इन 4-ms सॉफ्ट स्टार्ट फ़ंक्शन और एक एडजस्टेबल पीक स्विच करंट लिमिट फ़ंक्शन भी लागू करता है। इसके अतिरिक्त, डिवाइस 13.2-V आउटपुट ओवरवॉल्टेज प्रोटेक्शन, साइकिल-दर-साइकिल ओवरकरंट प्रोटेक्शन और थर्मल शटडाउन प्रोटेक्शन प्रदान करता है।

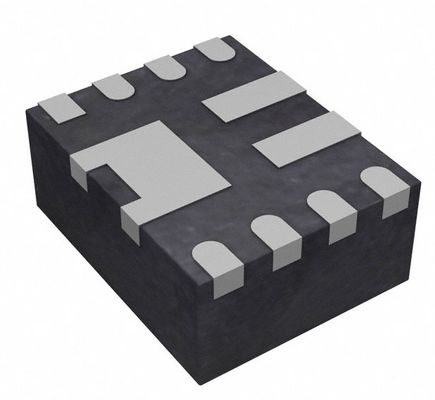

TPS61089x 2.0-mm औरtimes; 2.5-mm 11-पिन VQFN पैकेज के एक अत्यंत कॉम्पैक्ट आकार में उपलब्ध है।

औरnbsp;

जानकारी

औरnbsp;

ड्राइंग
