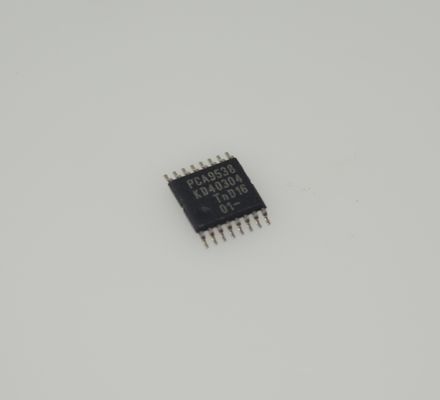

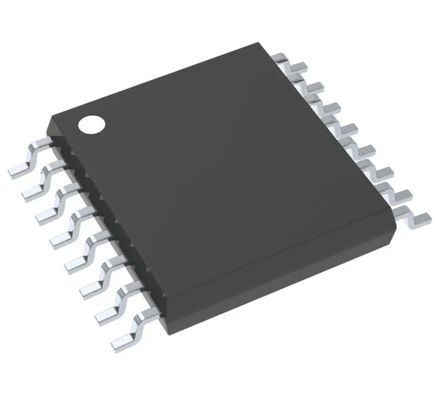

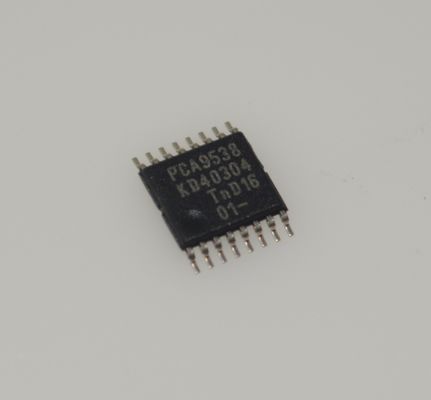

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-बिट I2C I/O एक्सपेंडर, लो वोल्टेज ऑपरेशन, इंटरप्ट आउटपुट पोलैरिटी इनवर्जन, लो स्टैंडबाय करंट और सर्वर, एलसीडी और औद्योगिक नियंत्रण के लिए छोटा पैकेज

औरnbsp;

विशेषताएँ

औरbull; 1 औरmu;A अधिकतम का कम स्टैंडबाय करंट खपत

औरbull; I2C से समानांतर पोर्ट एक्सपेंडर

औरbull; ओपन-ड्रेन एक्टिव-लो इंटरप्ट आउटपुट

औरbull; एक्टिव-लो रीसेट इनपुट

औरbull; 2.3 V से 5.5 V तक ऑपरेटिंग पावर-सप्लाई वोल्टेज रेंज

औरbull; 5-V सहिष्णु I/O पोर्ट

औरbull; 400-kHz फास्ट I2C बस

औरbull; दो हार्डवेयर एड्रेस पिन I2C/SMBus पर चार डिवाइस तक की अनुमति देते हैं

औरbull; इनपुट और आउटपुट कॉन्फ़िगरेशन रजिस्टर

औरbull; ध्रुवता व्युत्क्रम रजिस्टर

औरbull; सभी चैनलों को इनपुट के रूप में कॉन्फ़िगर करके पावर-अप

औरbull; पावर अप पर कोई गड़बड़ नहीं

औरbull; SCL/SDA इनपुट पर शोर फ़िल्टर

औरbull; सीधे एलईडी को चलाने के लिए उच्च-वर्तमान ड्राइव अधिकतम क्षमता के साथ लैच किए गए आउटपुट

औरbull; लैच-अप प्रदर्शन JESD 78, कक्षा II से अधिक 100 mA प्रति

औरbull; ESD सुरक्षा JESD 22 से अधिक है

औरnbsp; औरndash; 2000-V मानव-शरीर मॉडल (A114-A)

औरnbsp; औरndash; 200-V मशीन मॉडल (A115-A)

औरnbsp; औरndash; 1000-V चार्ज-डिवाइस मॉडल (C101)

औरnbsp;

अनुप्रयोग

1. सर्वर और डेटा सेंटर हार्डवेयर

उपयोग किए गए मुख्य लाभ: Iandsup2;C इंटरफ़ेस केंद्रीकृत प्रबंधन को सक्षम करता है, जबकि इंटरप्ट आउटपुट फ़ंक्शन स्थिति परिवर्तनों के लिए वास्तविक समय प्रतिक्रिया की अनुमति देता है, जो इसे उच्च-घनत्व हार्डवेयर निगरानी के लिए उपयुक्त बनाता है।

विशिष्ट अनुप्रयोग: सर्वर मदरबोर्ड पर फैन नियंत्रण, पावर स्थिति निगरानी, हॉट-स्वैप बैकप्लेन सिग्नल विस्तार, और चेसिस सेंसर प्रबंधन।

2. औद्योगिक नियंत्रण और स्वचालन

उपयोग किए गए मुख्य लाभ: विस्तृत वोल्टेज संगतता (1.65V से 5.5V) और औद्योगिक तापमान रेंज कठोर वातावरण का समर्थन करती है; इंटरप्ट कार्यक्षमता MCU पोलिंग ओवरहेड को कम करती है।

विशिष्ट अनुप्रयोग: PLC I/O विस्तार, सेंसर स्थिति अधिग्रहण, मोटर नियंत्रक इंटरफेस, औद्योगिक पैनल बटन और संकेतक नियंत्रण।

3. उपभोक्ता इलेक्ट्रॉनिक्स और डिस्प्ले डिवाइस

उपयोग किए गए मुख्य लाभ: छोटा पैकेज (TSSOP-16) स्थान बचाता है, कम स्टैंडबाय करंट बैटरी लाइफ को बढ़ाता है, और ध्रुवता व्युत्क्रम सर्किट डिज़ाइन को सरल करता है।

विशिष्ट अनुप्रयोग: स्मार्ट उपकरण नियंत्रण बोर्ड, एलसीडी टीवी/मॉनिटर प्रमुख इंटरफेस, ड्रोन रिमोट कंट्रोलर, स्मार्ट होम सेंसर नोड।

4. एम्बेडेड सिस्टम और IoT डिवाइस

उपयोग किए गए मुख्य लाभ: Iandsup2;C बस MCU पिन संसाधनों को बचाती है, कम बिजली की खपत बैटरी से चलने वाले परिदृश्यों के अनुकूल है, और कॉन्फ़िगर करने योग्य I/O दिशा लचीलेपन को बढ़ाती है।

विशिष्ट अनुप्रयोग: IoT गेटवे इंटरफ़ेस विस्तार, एम्बेडेड डेवलपमेंट बोर्ड कार्यक्षमता विस्तार, बैटरी से चलने वाले डेटा लॉगर्स, पोर्टेबल डिवाइस नियंत्रण।

औरnbsp;

विवरण

PCA9538 दो-लाइन द्विदिश I2C बस (या SMBus) प्रोटोकॉल के लिए सामान्य प्रयोजन समानांतर इनपुट और आउटपुट (I/O) विस्तार का 8-बिट I/O एक्सपेंडर है। यह डिवाइस 2.3 V से 5.5 V तक की बिजली आपूर्ति रेंज के साथ काम कर सकता है। यह डिवाइस 100-kHz (स्टैंडर्ड-मोड) और 400-kHz (फास्ट-मोड) दोनों घड़ी आवृत्तियों का समर्थन करता है। यह डिवाइस, अन्य I/O एक्सपेंडर्स के साथ, स्विच, सेंसर, पुश-बटन, एलईडी, पंखे आदि के लिए अतिरिक्त I/O की आवश्यकता होने पर एक सरल समाधान प्रदान करता है।

PCA9538 की विशेषताओं में एक इंटरप्ट शामिल है जो INT पिन पर उत्पन्न होता है जब भी एक इनपुट पोर्ट स्थिति बदलता है। A0 और A1 हार्डवेयर चयन योग्य एड्रेस पिन एक ही I2C बस पर चार PCA9538 डिवाइस तक की अनुमति देते हैं। इस डिवाइस को RESET सुविधा का उपयोग करके या बिजली आपूर्ति को साइकिल चलाकर पावर-ऑन रीसेट करने के लिए भी रीसेट किया जा सकता है।

INT को एक माइक्रो कंट्रोलर के इंटरप्ट इनपुट से जोड़ा जा सकता है। इस लाइन पर एक इंटरप्ट सिग्नल भेजकर, रिमोट I/O माइक्रो कंट्रोलर को सूचित कर सकता है कि उसके पोर्ट पर आने वाला डेटा है या नहीं, बिना I2C बस के माध्यम से संचार किए। इस प्रकार, PCA9538 एक साधारण गुलाम डिवाइस बना रह सकता है।

डिवाइस आउटपुट (लैच) में सीधे एलईडी को चलाने के लिए उच्च-वर्तमान ड्राइव क्षमता है। इसमें कम करंट खपत होती है।

दो हार्डवेयर पिन (A0 और A1) का उपयोग निश्चित I2C पते को प्रोग्राम करने और बदलने के लिए किया जाता है और चार डिवाइस तक को एक ही I2C बस या SMBus साझा करने की अनुमति मिलती है।

औरnbsp;

जानकारी

औरnbsp;

चित्रण
