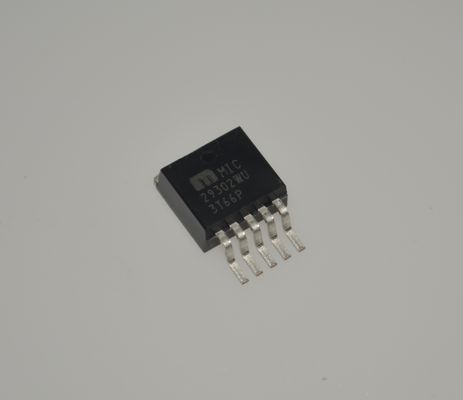

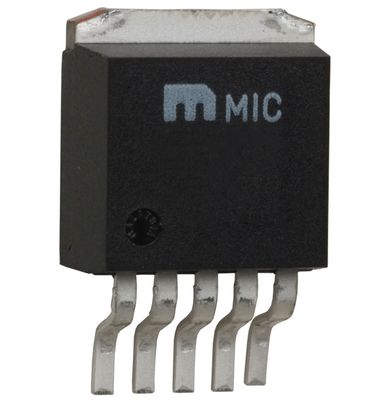

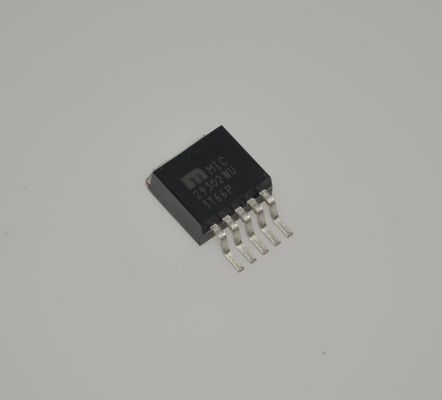

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU 3A अल्ट्रा-लो ड्रॉपआउट वोल्टेज रेगुलेटर जिसमें हाई PSRR एरर फ्लैग एडजस्टेबल आउटपुट थर्मल औरamp; मांग वाले औद्योगिक औरamp; ऑटोमोटिव सिस्टम के लिए करंट प्रोटेक्शन

औरnbsp;

विशेषताएँ

औरbull; उच्च वर्तमान क्षमता:

औरnbsp; - MIC29150/29151/29152/29153: 1.5A

औरnbsp; - MIC29300/29301/29302/29303: 3A

औरnbsp; - MIC29500/29501/29502/29503: 5A

औरnbsp; - MIC29751/29752: 7.5A

औरbull; कम ड्रॉपआउट वोल्टेज

औरbull; कम ग्राउंड करंट

औरbull; सटीक 1% गारंटीकृत सहनशीलता

औरbull; अत्यंत तेज़ क्षणिक प्रतिक्रिया

औरbull; रिवर्स-बैटरी और औरldquo;लोड डंपएंडrdquo; सुरक्षा

औरbull; शून्य-वर्तमान शटडाउन मोड (5-पिन संस्करण)

औरbull; एरर फ्लैग आउटपुट आउट-ऑफ-रेगुलेशन (5-पिन संस्करण) को सिग्नल देता है

औरbull; उद्योग-अग्रणी प्रदर्शन विनिर्देशों के साथ छोटे भार के लिए भी अभिलक्षित

औरbull; फिक्स्ड-वोल्टेज और एडजस्टेबल संस्करण

औरnbsp;

अनुप्रयोग

औरbull; बैटरी से चलने वाले उपकरण

औरbull; उच्च-दक्षता वाले ग्रीन कंप्यूटर सिस्टम

औरbull; ऑटोमोटिव इलेक्ट्रॉनिक्स

औरbull; उच्च-दक्षता वाले रैखिक बिजली आपूर्ति

औरbull; स्विचिंग आपूर्ति के लिए उच्च-दक्षता पोस्ट-रेगुलेटर

औरnbsp;

सामान्य विवरण

MIC2915x/2930x/2950x/2975x उच्च करंट, उच्च सटीकता, कम ड्रॉपआउट वोल्टेज रेगुलेटर हैं। माइक्रोचिपएंडrsquo;s के मालिकाना सुपर औरbeta;eta PNP प्रक्रिया का उपयोग PNP पास तत्व के साथ, इन रेगुलेटर में 350 mV से 425 mV (पूर्ण भार) विशिष्ट ड्रॉपआउट वोल्टेज और बहुत कम ग्राउंड करंट होता है। उच्च करंट भार के लिए डिज़ाइन किए गए, ये डिवाइस कम करंट, अत्यंत कम ड्रॉपआउट-क्रिटिकल सिस्टम में भी अनुप्रयोग पाते हैं, जहां उनके छोटे ड्रॉपआउट वोल्टेज और ग्राउंड करंट मान महत्वपूर्ण विशेषताएँ हैं।

MIC2915x/2930x/2950x/2975x ओवरकरंट दोष, उलटी इनपुट ध्रुवता, उलटी लीड इंसर्शन, ओवरटेम्परेचर ऑपरेशन और पॉजिटिव और नेगेटिव क्षणिक वोल्टेज स्पाइक्स से पूरी तरह से सुरक्षित हैं। पांच पिन फिक्स्ड-वोल्टेज संस्करणों में लॉजिक लेवल ऑन/ऑफ कंट्रोल और एक एरर फ्लैग होता है जो आउटपुट के रेगुलेशन से बाहर होने पर सिग्नल देता है। फ्लैग्ड स्टेट्स में कम इनपुट वोल्टेज (ड्रॉपआउट), आउटपुट करंट लिमिट, ओवरटेम्परेचर शटडाउन और इनपुट पर अत्यधिक उच्च वोल्टेज स्पाइक्स शामिल हैं।

MIC29xx1 और MIC29xx2 पर, यदि ON/OFF नियंत्रण के लिए इसकी आवश्यकता नहीं है तो ENABLE पिन को VIN से जोड़ा जा सकता है। MIC2915x/2930x/2950x 3-पिन और 5-पिन TO-220 और सरफेस माउंट TO-263 (D2Pak) पैकेज में उपलब्ध हैं। MIC2975x 7.5A रेगुलेटर 5-पिन TO-247 पैकेज में उपलब्ध हैं। 1.5A, एडजस्टेबल आउटपुट MIC29152 5-पिन पावर D-Pak (TO-252) पैकेज में उपलब्ध है।

इनपुट वोल्टेज 6V या उससे कम वाले अनुप्रयोगों के लिए, MIC37xxx LDO देखें।
