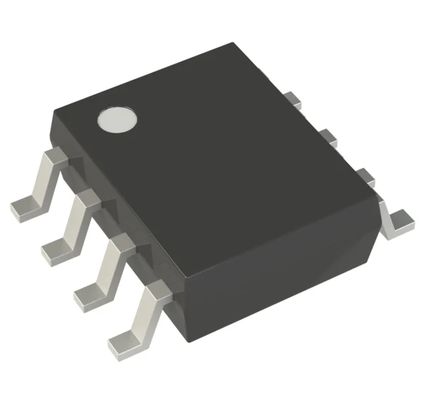

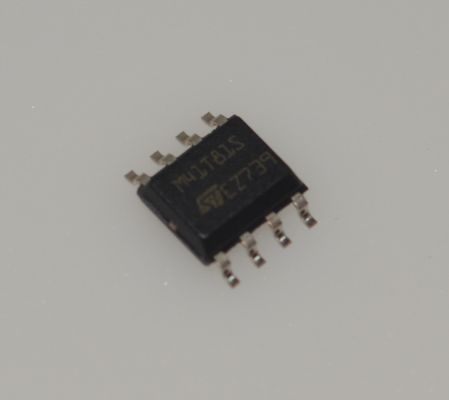

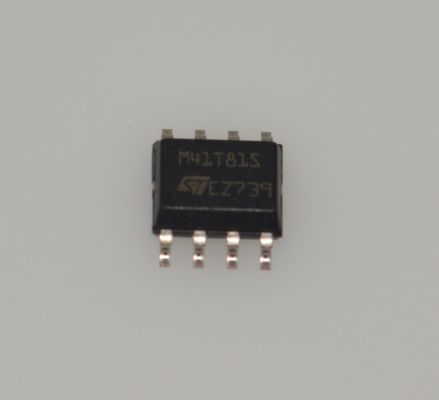

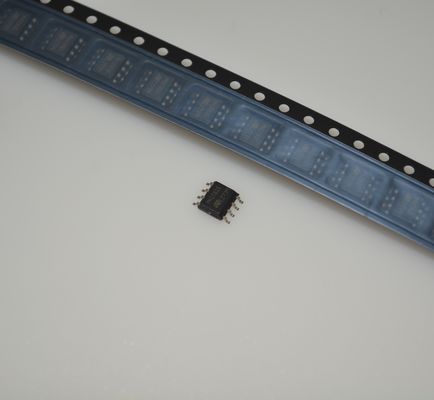

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F सीरियल Iandsup2;C RTC बैटरी स्विचओवर के साथ 200ns टाइम-कीपिंग लो 400nA करंट 2.5-5.5V ऑपरेशन इंडस्ट्रियल -40anddeg;C से +85anddeg;C 8-DIP पैकेज इंटीग्रेटेड ऑसिलेटर औरamp; स्क्वायर वेव आउटपुट

औरnbsp;

विशेषताएँ

■ सेकंड के दसवें/सौवें हिस्से, सेकंड, मिनट, घंटे, दिन, तारीख, महीना, साल और सदी के लिए काउंटर

■ इंटीग्रेटेड लोड कैपेसिटेंस (12.5 pf) के साथ 32 KHz क्रिस्टल ऑसिलेटर जो असाधारण ऑसिलेटर स्थिरता और उच्च क्रिस्टल श्रृंखला प्रतिरोध ऑपरेशन प्रदान करता है)

■ ऑसिलेटर स्टॉप डिटेक्शन (क्लॉक ऑपरेशन की निगरानी करता है)

■ सीरियल इंटरफ़ेस I2C बस (400 kHz प्रोटोकॉल) का समर्थन करता है

■ 0.6 औरmicro;A (typ) का अल्ट्रा-लो बैटरी सप्लाई करंट

■ 2.0 से 5.5 V क्लॉक ऑपरेटिंग वोल्टेज

■ स्वचालित स्विचओवर और डिसेलेक्ट सर्किट्री (फिक्स्ड रेफरेंस) जो 3.0 V अनुप्रयोगों में पूर्ण संचालन प्रदान करता है)

■ VCC = 2.7 से 5.5 V

■ 2.5 V औरle; VPFD औरle; 2.7 V

■ पावर-डाउन टाइम-स्टैम्प (HT बिट) जो बैटरी बैकअप में बीते समय के निर्धारण की अनुमति देता है

■ बैटरी लो फ्लैग

■ प्रोग्रामेबल अलार्म और इंटरप्ट फ़ंक्शन (बैटरी बैकअप मोड के दौरान भी मान्य)

■ सटीक प्रोग्रामेबल वॉचडॉग टाइमर (62.5 ms से 128 s तक)

■ सॉफ़्टवेयर क्लॉक कैलिब्रेशन (तापमान के कारण क्रिस्टल विचलन की क्षतिपूर्ति के लिए)

■ -40 से 85 औरdeg;C का ऑपरेटिंग तापमान

■ पैकेज विकल्पों में 8-लीड SOIC या 18-लीड एम्बेडेड क्रिस्टल SOIC शामिल हैं

औरnbsp;

अनुप्रयोग

1. औद्योगिक स्वचालन औरamp; नियंत्रण प्रणाली

* उपयोग के मामले: प्रोग्रामेबल लॉजिक कंट्रोलर (PLC), इंडस्ट्रियल PC (IPC), डिस्ट्रीब्यूटेड कंट्रोल सिस्टम (DCS), सेंसर डेटा लॉगर्स।
* क्यों: इसका विस्तारित तापमान रेंज (-40anddeg;C से +85anddeg;C) और थ्रू-होल 8-DIP पैकेज इसे कठोर औद्योगिक वातावरण के लिए पर्याप्त मजबूत बनाता है, जो सटीक इवेंट टाइम-स्टैम्पिंग और लॉगिंग सुनिश्चित करता है।

2. दूरसंचार औरamp; नेटवर्क इन्फ्रास्ट्रक्चर
* उपयोग के मामले: राउटर, स्विच, बेस स्टेशन कंट्रोलर, नेटवर्क-अटैच्ड स्टोरेज (NAS)।
* क्यों: इस उपकरण को लॉग को सिंक्रनाइज़ करने, नेटवर्क ट्रैफ़िक प्रबंधित करने और त्रुटि ट्रैकिंग के लिए सटीक टाइमकीपिंग की आवश्यकता होती है। इसका Iandsup2;C इंटरफ़ेस मुख्य प्रोसेसर से आसान कनेक्शन की अनुमति देता है, और बैटरी स्विचओवर कार्यक्षमता गारंटी देता है कि मुख्य बिजली की हानि के दौरान समय बनाए रखा जाता है।

3. उपभोक्ता इलेक्ट्रॉनिक्स औरamp; स्मार्ट उपकरण
* उपयोग के मामले: उन्नत स्मार्ट मीटर, सोलर इन्वर्टर, हाई-एंड उपकरण (जैसे, ओवन, वाशिंग मशीन), पॉइंट-ऑफ-सेल (POS) टर्मिनल।
* क्यों: अल्ट्रा-लो पावर खपत (400nA) बैटरी-समर्थित उपकरणों के लिए महत्वपूर्ण है। उदाहरण के लिए, एक स्मार्ट मीटर में, बैकअप बैटरी RTCand#39;s के न्यूनतम ड्रॉ के कारण मुख्य बिजली की विफलता के दौरान टाइमकीपिंग बनाए रख सकती है, यह सुनिश्चित करते हुए कि महत्वपूर्ण घटना का समय दर्ज किया गया है।

4. डेटा लॉगिंग औरamp; माप उपकरण
* उपयोग के मामले: पर्यावरण निगरानी स्टेशन, वाहन डेटा रिकॉर्डर, वैज्ञानिक उपकरण।
* क्यों: प्रत्येक डेटा बिंदु के लिए एक सटीक टाइमस्टैम्प प्रदान करना आवश्यक है। बैटरी स्विचओवर सुविधा यह सुनिश्चित करती है कि बिजली आउटेज के दौरान समय कभी भी खो न जाए, और इंटीग्रेटेड ऑसिलेटर डिज़ाइन को सरल बनाता है।

औरnbsp;

विवरण

M41T81S एक कम-पावर सीरियल रियल-टाइम क्लॉक (RTC) है जिसमें एक बिल्ट-इन 32.768 kHz ऑसिलेटर (बाहरी क्रिस्टल नियंत्रित) है। SRAM के आठ बाइट्स का उपयोग क्लॉक/कैलेंडर फ़ंक्शन के लिए किया जाता है और बाइनरी-कोडेड डेसिमल (BCD) प्रारूप में कॉन्फ़िगर किया जाता है। SRAM के अतिरिक्त 12 बाइट्स अलार्म, वॉचडॉग और स्क्वायर वेव फ़ंक्शन की स्थिति/नियंत्रण प्रदान करते हैं। पते और डेटा को दो लाइन, द्वि-दिशात्मक I2C इंटरफ़ेस के माध्यम से सीरियल रूप से स्थानांतरित किया जाता है। बिल्ट-इन एड्रेस रजिस्टर प्रत्येक WRITE या READ डेटा बाइट के बाद स्वचालित रूप से बढ़ जाता है।

M41T81S में एक बिल्ट-इन पावर सेंस सर्किट है जो बिजली की विफलता का पता लगाता है और बिजली की विफलता होने पर स्वचालित रूप से बैटरी आपूर्ति पर स्विच हो जाता है। क्लॉक ऑपरेशन को बनाए रखने के लिए आवश्यक ऊर्जा को एक छोटी लिथियम बटन आपूर्ति द्वारा प्रदान किया जा सकता है जब बिजली की विफलता होती है। उपयोगकर्ता के लिए उपलब्ध कार्यों में एक गैर-वाष्पशील, दिन/कैलेंडर का समय, अलार्म इंटरप्ट, वॉचडॉग टाइमर और प्रोग्रामेबल स्क्वायर वेव आउटपुट शामिल हैं। आठ क्लॉक एड्रेस लोकेशन में सदी, वर्ष, महीना, तारीख, दिन, घंटा, मिनट, सेकंड और सेकंड के दसवें/सौवें हिस्से 24-घंटे BCD प्रारूप में शामिल हैं। 28, 29 (लीप वर्ष - वर्ष 2100 तक मान्य), 30 और 31 दिन के महीनों के लिए सुधार स्वचालित रूप से किए जाते हैं।

M41T81S या तो 8-पिन SOIC या 18-पिन 300 मिल SOIC पैकेज में आपूर्ति की जाती है जिसमें एक एम्बेडेड 32 KHz क्रिस्टल शामिल है।

18-पिन, एम्बेडेड क्रिस्टल SOIC को गैर-वाष्पशील ऑपरेशन प्रदान करने के लिए केवल एक उपयोगकर्ता-आपूर्ति वाली बैटरी की आवश्यकता होती है।
