हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | JESD204B इंटरफेस के साथ 12-बिट आरएफ-सैंपलिंग एडीसी,बहु-बैंड संचालन के लिए दोहरी 3.2GSPS एडीसी,व्यापक बैंडविड्थ के साथ अति-कम शक्ति वाले एडीसी |
||

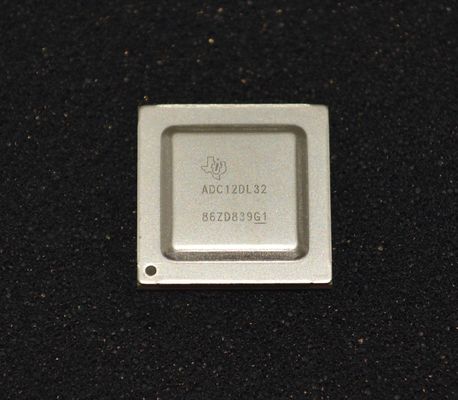

ADC12DL3200ACF RF-सैंपलिंग ADC 12-बिट रिज़ॉल्यूशन डुअल 3.2GSPS चैनल 6.4GBaud दर JESD204B इंटरफ़ेस मल्टी-बैंड ऑपरेशन अल्ट्रा-लो पावर वाइड एनालॉग बैंडविड्थ इंटीग्रेटेड डिजिटल डाउन-कनवर्जन
andnbsp;
विशेषताएँ
andbull; ADC कोर:
andnbsp; andndash; 12-बिट रिज़ॉल्यूशन
andnbsp; andndash; सिंगल-चैनल मोड में 6.4 GSPS तक
andnbsp; andndash; डुअल-चैनल मोड में 3.2 GSPS तक
andbull; कम-मैग्नीट्यूड, उच्च-क्रम हार्मोनिक्स के लिए आंतरिक डिथर
andbull; कम-विलंबता LVDS इंटरफ़ेस:
andnbsp; andndash; कुल विलंबता:< 10 ns
andnbsp; andndash; 1.6 Gbps पर 48 डेटा जोड़े तक
andnbsp; andndash; चार DDR डेटा क्लॉक
andnbsp; andndash; स्ट्रोब सिग्नल सिंक्रनाइज़ेशन को सरल बनाते हैं
andbull; शोर फ्लोर (कोई इनपुट नहीं, VFS = 1.0 VPP-DIFF):
andnbsp; andndash; डुअल-चैनल मोड: andndash;151.1 dBFS/Hz
andnbsp; andndash; सिंगल-चैनल मोड: andndash;154.3 dBFS/Hz
andbull; 0 V के VCMI के साथ बफ़र्ड एनालॉग इनपुट: andndash; एनालॉग इनपुट बैंडविड्थ (andndash;3 dB): 8.0 GHzandndash; उपयोगी इनपुट आवृत्ति रेंज: > 10 GHzandndash; फुल-स्केल इनपुट वोल्टेज (VFS, डिफ़ॉल्ट): 0.8 VPP
andbull; शोर रहित एपर्चर विलंब (TAD) समायोजन:
andnbsp; andndash; सटीक सैंपलिंग नियंत्रण: 19-fs स्टेप
andnbsp; andndash; सिंक्रनाइज़ेशन और इंटरलीविंग को सरल बनाता है
andnbsp; andndash; तापमान और वोल्टेज अपरिवर्तनीय विलंब
andbull; उपयोग में आसान सिंक्रनाइज़ेशन सुविधाएँ:
andnbsp; andndash; स्वचालित SYSREF टाइमिंग कैलिब्रेशन
andnbsp; andndash; नमूना अंकन के लिए टाइमस्टैम्प
andbull; बिजली की खपत: 3.15 W
andnbsp;
अनुप्रयोग
andbull; ऑसिलोस्कोप और वाइडबैंड डिजिटाइज़र
andbull; इलेक्ट्रॉनिक युद्ध (SIGINT, ELINT)
andbull; टाइम-ऑफ-फ्लाइट और LIDAR दूरी माप
andbull; माइक्रोवेव बैकहॉल
andbull; ऑटोमोटिव रडार परीक्षक
andbull; स्पेक्ट्रोमेट्री
andnbsp;
विवरण
ADC12DL3200 एक RF-सैंपलिंग, गीगा-सैंपल, एनालॉग-टू-डिजिटल कनवर्टर (ADC) है जो DC से 10 GHz से ऊपर तक इनपुट आवृत्तियों को सीधे सैंपल कर सकता है। डुअल-चैनल मोड में, ADC12DL3200 3200 MSPS तक और सिंगल-चैनल मोड में 6400 MSPS तक सैंपल कर सकता है। चैनल काउंट (डुअल-चैनल मोड) और नाइक्विस्ट बैंडविड्थ (सिंगल-चैनल मोड) में प्रोग्रामेबल ट्रेडऑफ़ लचीले हार्डवेयर के विकास की अनुमति देते हैं जो उच्च-चैनल काउंट या व्यापक तात्कालिक सिग्नल बैंडविड्थ अनुप्रयोगों दोनों की आवश्यकताओं को पूरा करते हैं। 8.0 GHz का फुल-पावर इनपुट बैंडविड्थ (andndash;3 dB) और एक उपयोगी आवृत्ति रेंज L-बैंड, S-बैंड, C-बैंड और X-बैंड के प्रत्यक्ष RF सैंपलिंग की अनुमति देता है, जो आवृत्ति-चपल सिस्टम के लिए है।
ADC12DL3200 विलंबता संवेदनशील अनुप्रयोगों के लिए या जब LVDS की सादगी को प्राथमिकता दी जाती है, तो कम-विलंबता, कम-वोल्टेज डिफरेंशियल सिग्नलिंग (LVDS) इंटरफ़ेस का उपयोग करता है। इंटरफ़ेस 48 डेटा जोड़े तक, चार डबल डेटा दर (DDR) क्लॉक और चार स्ट्रोब सिग्नल का उपयोग करता है जो चार 12-बिट डेटा बसों में व्यवस्थित होते हैं। इंटरफ़ेस 1.6 Gbps तक की सिग्नलिंग दरों का समर्थन करता है। स्ट्रोब सिग्नल बसों में और कई उपकरणों के बीच सिंक्रनाइज़ेशन को सरल बनाते हैं। स्ट्रोब आंतरिक रूप से उत्पन्न होता है और SYSREF इनपुट द्वारा एक निश्चित समय पर रीसेट किया जा सकता है। मल्टी डिवाइस सिंक्रनाइज़ेशन को शोर रहित एपर्चर विलंब (TAD) समायोजन और SYSREF विंडोइंग जैसी नवीन सिंक्रनाइज़ेशन सुविधाओं द्वारा और सुगम बनाया गया है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्रे
|
andnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
andnbsp;
|
|
बिट्स की संख्या
|
12
|
andnbsp;
|
|
नमूना दर (प्रति सेकंड)
|
3.2G, 6.4G
|
andnbsp;
|
|
इनपुट की संख्या
|
1, 2
|
andnbsp;
|
|
इनपुट प्रकार
|
विभेदक, सिंगल एंडेड
|
andnbsp;
|
|
डेटा इंटरफ़ेस
|
LVDS - समानांतर
|
andnbsp;
|
|
विन्यास
|
MUX-ADC
|
andnbsp;
|
|
अनुपात - S/H:ADC
|
0:1
|
andnbsp;
|
|
A/D कन्वर्टर्स की संख्या
|
2
|
andnbsp;
|
|
आर्किटेक्चर
|
फोल्डिंग इंटरपोलेटिंग
|
andnbsp;
|
|
संदर्भ प्रकार
|
आंतरिक
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
1.05V ~ 2V
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.05V ~ 2V
|
andnbsp;
|
|
विशेषताएँ
|
एक साथ नमूनाकरण
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
पैकेज / केस
|
256-BBGA, FCBGA
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
256-FCBGA (17x17)
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
आधार उत्पाद संख्या
|
andnbsp;
चित्रण
