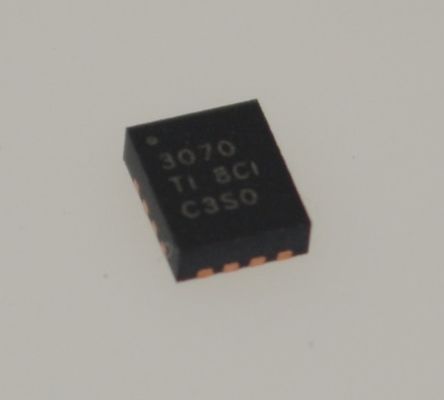

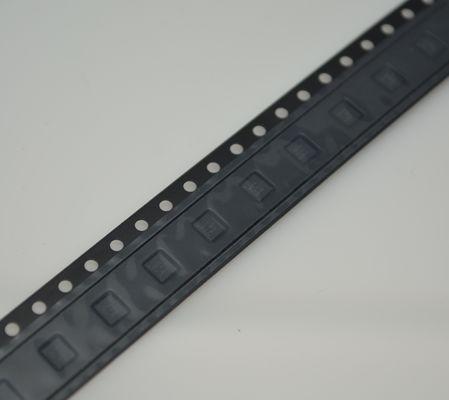

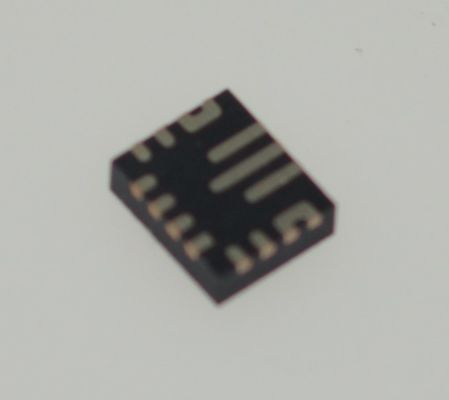

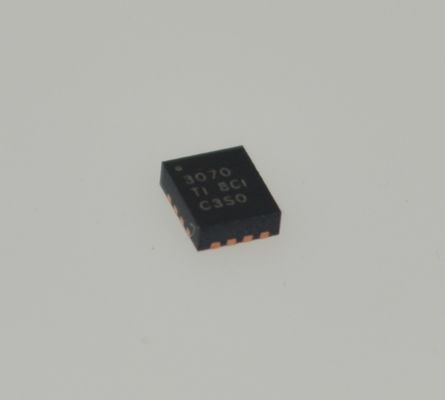

TPS63070RNMR बक-बूस्ट कनवर्टर 2.5-12V इनपुट 2A स्विच 96% दक्षता 1.8-5.5V एडजस्टेबल आउटपुट पावर सेव मोड 25μA IQ फ़ोर्स्ड PWM 3x3mm QFN पैकेज

TPS63070RNMR बक-बूस्ट कनवर्टर 2.5-12V इनपुट 2A स्विच 96% दक्षता 1.8-5.5V एडजस्टेबल आउटपुट पावर सेव मोड 25andmu;A IQ फ़ोर्स्ड PWM 3x3mm QFN पैकेज

andnbsp;

विशेषताएँ

andbull; इनपुट वोल्टेज रेंज: 2.0V से 16V

andbull; आउटपुट वोल्टेज रेंज: 2.5V से 9V

andbull; 95% तक दक्षता

andbull; PWM मोड में +/-1% डीसी सटीकता

andbull; PFM मोड में +3%/-1% डीसी सटीकता

andbull; बक मोड में 2A आउटपुट करंट

andbull; बूस्ट मोड में 2A आउटपुट करंट (VIN=4V; Vout=5V)

andbull; सटीक ENABLE इनपुट अनुमति देता है

andnbsp; andndash; उपयोगकर्ता परिभाषित अंडरवॉल्टेज लॉकआउट

andnbsp; andndash; सटीक अनुक्रमण

andbull; स्टेप डाउन और बूस्ट मोड के बीच स्वचालित संक्रमण

andbull; विशिष्ट डिवाइस शांत करंट: 50andmu;A

andbull; फिक्स्ड और एडजस्टेबल आउटपुट वोल्टेज विकल्प

andbull; आउटपुट डिस्चार्ज विकल्प

andbull; कम आउटपुट पावर पर बेहतर दक्षता के लिए पावर सेव मोड

andbull; 2.4MHz पर फ़ोर्स्ड फिक्स्ड फ़्रीक्वेंसी ऑपरेशन और सिंक्रनाइज़ेशन विकल्प

andbull; पावर गुड आउटपुट

andbull; VSEL बस आउटपुट वोल्टेज परिवर्तन की अनुमति देता है

andbull; शटडाउन के दौरान लोड डिस्कनेक्ट

andbull; ओवरटेम्परेचर प्रोटेक्शन

andbull; इनपुट / आउटपुट ओवरवॉल्टेज प्रोटेक्शन

andbull; QFN पैकेज में उपलब्ध

andnbsp;

अनुप्रयोग

andbull; डुअल Li-Ion अनुप्रयोग

andbull; औद्योगिक मीटरिंग उपकरण

andbull; DSC और कैमकोर्डर

andbull; नोटबुक कंप्यूटर

andbull; अल्ट्रा मोबाइल पीसी और मोबाइल इंटरनेट डिवाइस

andbull; व्यक्तिगत चिकित्सा उत्पाद

andnbsp;

विवरण

TPS6307x एक उच्च दक्षता, कम शांत करंट बक-बूस्ट कनवर्टर है जो उन अनुप्रयोगों के लिए उपयुक्त है जहां इनपुट वोल्टेज आउटपुट वोल्टेज से अधिक या कम हो सकता है। आउटपुट करंट बूस्ट मोड और बक मोड में 2A तक जा सकता है। बक-बूस्ट कनवर्टर सिंक्रोनस रेक्टिफिकेशन का उपयोग करके अधिकतम दक्षता प्राप्त करने के लिए एक फिक्स्ड फ़्रीक्वेंसी, पल्स-चौड़ाई मॉड्यूलेशन (PWM) कंट्रोलर पर आधारित है। कम लोड करंट पर, कनवर्टर व्यापक लोड करंट रेंज पर उच्च दक्षता बनाए रखने के लिए पावर सेव मोड में प्रवेश करता है। बैटरी ड्रेन को कम करने के लिए कनवर्टर को अक्षम किया जा सकता है। शटडाउन के दौरान, लोड को बैटरी से डिस्कनेक्ट कर दिया जाता है। डिवाइस 2.5mmx3mm QFN पैकेज में उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

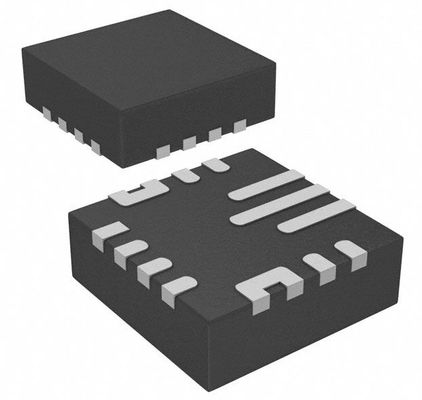

ड्राइंग
