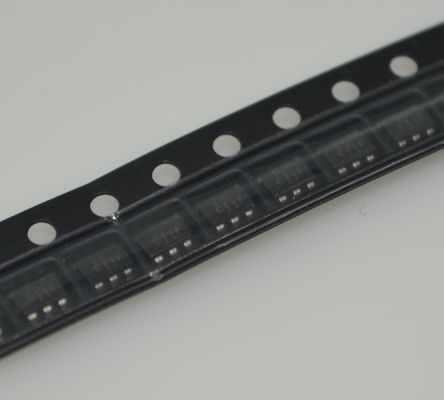

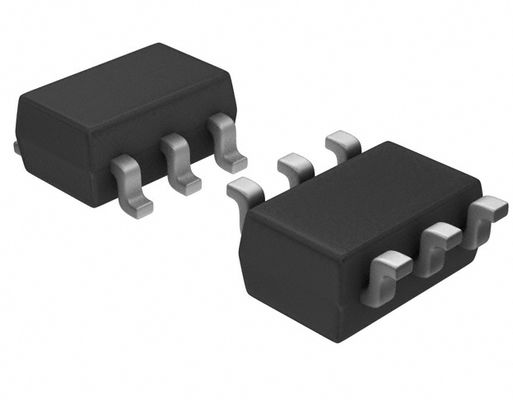

SN74LVC1T45DBVR ऑटो दिशा नियंत्रण के साथ एकल-बिट डबल-आपूर्ति वोल्टेज स्तर ट्रांसलेटर 1.65V से 5.5V हाई स्पीड लो पावर टिनी पैकेज और 32mA आउटपुट ड्राइव

SN74LVC1T45DBVR सिंगल-बिट डुअल-सप्लाई वोल्टेज लेवल ट्रांसलेटर ऑटो डायरेक्शन कंट्रोल के साथ 1.65V से 5.5V हाई स्पीड लो पावर टाइनी पैकेज और 32mA आउटपुट ड्राइव

andnbsp;

विशेषताएँ

andbull; ESD सुरक्षा JESD 22 से अधिक है:

andnbsp; andndash; 2000V ह्यूमन-बॉडी मॉडल (A114-A)

andnbsp; andndash; 200V मशीन मॉडल (A115-A)

andnbsp; andndash; 1000V चार्ज्ड-डिवाइस मॉडल (C101)

andbull; टेक्सास इंस्ट्रूमेंट्स NanoFreeandtrade; पैकेज में उपलब्ध

andbull; पूरी तरह से कॉन्फ़िगर करने योग्य डुअल-रेल डिज़ाइन प्रत्येक पोर्ट को 1.65V से 5.5V पावर-सप्लाई रेंज पर संचालित करने की अनुमति देता है

andbull; VCC आइसोलेशन सुविधा andndash; यदि कोई भी VCC इनपुट GND पर है, तो दोनों पोर्ट हाई-इम्पीडेंस स्थिति में हैं

andbull; DIR इनपुट सर्किट VCCA को संदर्भित

andbull; कम बिजली की खपत, 4andmicro;A अधिकतम ICC

andbull; 3.3V पर andplusmn;24mA आउटपुट ड्राइव

andbull; Ioff आंशिक-पावर-डाउन मोड ऑपरेशन का समर्थन करता है

andbull; अधिकतम डेटा दरें

andnbsp; andndash; 420Mbps (3.3V से 5V अनुवाद)

andnbsp; andndash; 210Mbps (3.3V में अनुवाद)

andnbsp; andndash; 140Mbps (2.5V में अनुवाद)

andnbsp; andndash; 75Mbps (1.8V में अनुवाद)

andbull; लैच-अप प्रदर्शन JESD 78, क्लास II प्रति 100mA से अधिक है

andnbsp;

अनुप्रयोग

andbull; व्यक्तिगत इलेक्ट्रॉनिक

andbull; औद्योगिक

andbull; उद्यम

andbull; दूरसंचार

andnbsp;

विवरण

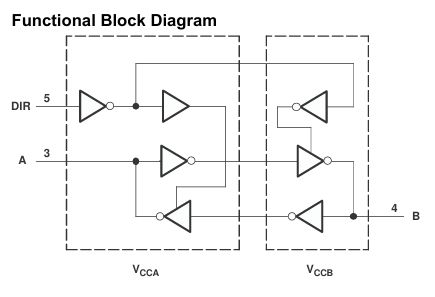

यह सिंगल-बिट नॉनइनवर्टिंग बस ट्रांससीवर दो अलग-अलग कॉन्फ़िगर करने योग्य पावर-सप्लाई रेल का उपयोग करता है। A पोर्ट को VCCA को ट्रैक करने के लिए डिज़ाइन किया गया है। VCCA 1.65V से 5.5V तक कोई भी सप्लाई वोल्टेज स्वीकार करता है। B पोर्ट को VCCB को ट्रैक करने के लिए डिज़ाइन किया गया है। VCCB 1.65V से 5.5V तक कोई भी सप्लाई वोल्टेज स्वीकार करता है। यह 1.8V, 2.5V, 3.3V और 5V वोल्टेज नोड्स के बीच यूनिवर्सल लो-वोल्टेज द्वि-दिशात्मक अनुवाद की अनुमति देता है। SN74LVC1T45 को दो डेटा बसों के बीच एसिंक्रोनस संचार के लिए डिज़ाइन किया गया है। दिशा-नियंत्रण (DIR) इनपुट के लॉजिक स्तर या तो B-पोर्ट आउटपुट या A-पोर्ट आउटपुट को सक्रिय करते हैं। डिवाइस A बस से B बस में डेटा ट्रांसमिट करता है जब B-पोर्ट आउटपुट सक्रिय होते हैं और B बस से A बस में डेटा ट्रांसमिट करता है जब A-पोर्ट आउटपुट सक्रिय होते हैं। इनपुट सर्किट्री हमेशा A और B दोनों पोर्ट पर सक्रिय रहती है और अत्यधिक ICC और ICCZ को रोकने के लिए एक लॉजिक HIGH या LOW स्तर लागू होना चाहिए।

SN74LVC1T45 को इस तरह से डिज़ाइन किया गया है कि DIR इनपुट VCCA द्वारा संचालित होता है। यह डिवाइस Ioff का उपयोग करके आंशिक-पावर-डाउन अनुप्रयोगों के लिए पूरी तरह से निर्दिष्ट है। Ioff सर्किट्री आउटपुट को अक्षम कर देता है, जिससे डिवाइस के डाउन होने पर डिवाइस के माध्यम से हानिकारक करंट बैकफ्लो को रोका जा सकता है। VCC आइसोलेशन सुविधा इस तरह से डिज़ाइन की गई है कि यदि कोई भी VCC इनपुट GND पर है, तो दोनों पोर्ट हाई-इम्पीडेंस स्थिति में हैं।

andnbsp;

NanoFreeandtrade; पैकेज तकनीक IC पैकेजिंग अवधारणाओं में एक बड़ी सफलता है, जो पैकेज के रूप में डाई का उपयोग करती है।

andnbsp;

जानकारी

andnbsp;

चित्रण
