उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 3थर्मल सुरक्षा के साथ.3V वोल्टेज नियामक,अल्ट्रा-लो ड्रॉपआउट वोल्टेज नियामक 1A,सक्षम के साथ लघु वोल्टेज नियामक |
||

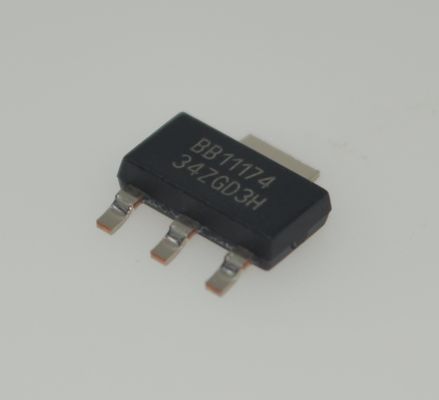

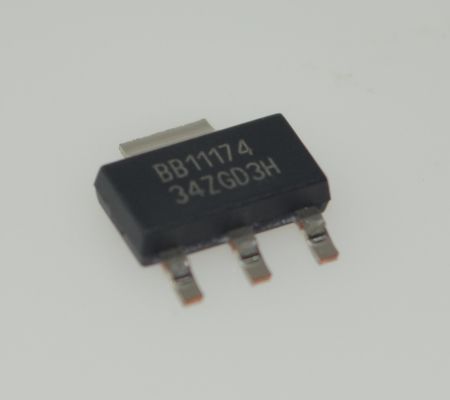

REG1117-3.3 अल्ट्रा-लो ड्रॉपआउट हाई प्रेसिजन 3.3V वोल्टेज रेगुलेटर 1A आउटपुट करंट लिमिट थर्मल प्रोटेक्शन और मिनी पैकेज में सक्षम
औरnbsp;
विशेषताएं
फिक्स्ड और एडजस्टेबल वर्शन
2.85V मॉडल एससीएसआई-2 सक्रिय समाप्ति के लिए
आउटपुट करंटः
और REG1117: 800mA अधिकतम
औरnbsp; REG1117A: 1A अधिकतम
आउटपुट सहिष्णुताः अधिकतम +1%
ड्रॉपआउट वोल्टेजः
और REG1117: 1.2V अधिकतम लो= 800mA पर
औरnbsp; REG1117A: 1.3V अधिकतम लो = 1A पर
आंतरिक धारा सीमा थर्मल अधिभार संरक्षण
SOT-223 और DDPAK सतह-माउंट पैकेजिंग
औरnbsp;
आवेदन
एससी एसआई-2 सक्रिय समाप्ति
हाथ से पकड़े जाने वाले डेटा संग्रहण उपकरण
उच्च दक्षता वाले रैखिक नियामक
बैटरी चालित उपकरण
बैटरी प्रबंधन सर्किट FORNOTEBOOK और PALMTOP पीसी
कोर वोल्टेज आपूर्तिः एफपीजीए, पीएलडी, डीएसपी, सीपीयू
औरnbsp;
विवरण
REG1117 उपयोग में आसान तीन-टर्मिनल वोल्टेज नियामकों का एक परिवार है। परिवार में विभिन्न प्रकार के निश्चित और समायोज्य वोल्टेज संस्करण शामिल हैं,दो धाराओं (800mA और 1A) और दो पैकेज प्रकार (S0T-223 और DDPAK)उपलब्ध विकल्पों के लिए नीचे दी गई चार्ट देखें।
समायोज्य संस्करणों का आउटपुट वोल्टेज दो बाहरी प्रतिरोधकों के साथ सेट किया जाता है। REG1117 कम ड्रॉपआउट वोल्टेज इसे कम से कम iv इनपुट-आउटपुट वोल्टेज अंतर के साथ उपयोग करने की अनुमति देता है।
लेजर ट्रिमिंग समायोजन के बिना उत्कृष्ट आउटपुट वोल्टेज सटीकता सुनिश्चित करता है। एक एनपीएन आउटपुट चरण अधिकतम दक्षता के लिए लोड करंट में योगदान करने के लिए आउटपुट स्टेज ड्राइव की अनुमति देता है।
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|

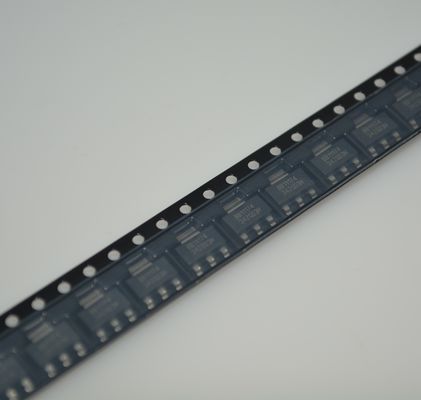

पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
आउटपुट कॉन्फ़िगरेशन
|
औरnbsp;
|
|
|
आउटपुट प्रकार
|
औरnbsp;
|
|
|
नियामकों की संख्या
|
1
|
औरnbsp;
|
|
वोल्टेज - इनपुट (अधिकतम)
|
15V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
3.3V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
औरnbsp;
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.2V @ 800mA
|
औरnbsp;
|
|
वर्तमान - आउटपुट
|
औरnbsp;
|
|
|
वर्तमान - शांत (Iq)
|
10 एमए
|
औरnbsp;
|
|
पीएसआरआर
|
62 डीबी (120 हर्ट्ज)
|
औरnbsp;
|
|
नियंत्रण विशेषताएं
|
-
|
औरnbsp;
|
|
सुरक्षा सुविधाएँ
|
अधिक धारा, अधिक तापमान
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|

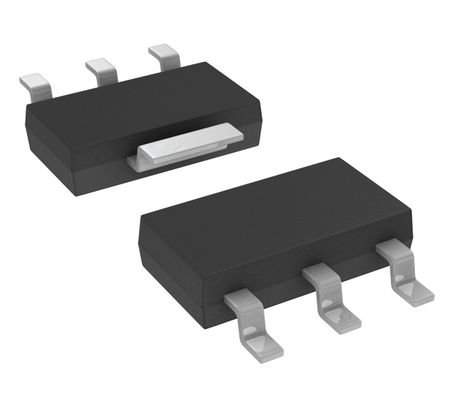

पैकेज / मामला
|
TO-261-4, TO-261AA
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
SOT-223-4
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
