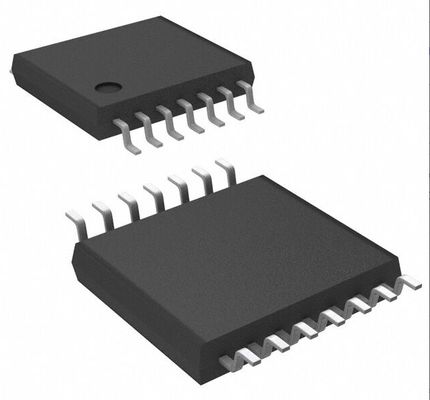

74VHC393FT दोहरी 4-बिट बाइनरी काउंटर 2-5.5V ऑपरेशन एसिंक्रोनस रीसेट 5.5V-टॉलरेंट इनपुट 8mA आउटपुट ड्राइव उच्च शोर प्रतिरक्षा और TSSOP-14 पैकेज के साथ

74VHC393FT दोहरी 4-बिट द्विआधारी काउंटर 2-5.5V ऑपरेशन असिंक्रोनस रीसेट 5.5V-सहिष्णु इनपुट 8mA आउटपुट ड्राइव उच्च शोर प्रतिरोध और TSSOP-14 पैकेज के साथ

विशेषताएं

AEC-Q100 (Rev. H) (नोट 1)

व्यापक परिचालन तापमान सीमाः Topr = -40 से 125 ′′

उच्च गतिः fMAX = 170 MHz (आमतौर पर) VCC = 5.0 V पर

कम शक्ति अपव्ययः आईसीसी = 4.0 μA (अधिकतम) Ta = 25

उच्च शोर प्रतिरोधः VNIH = VNIL = 28 % VCC (मिनट)

सभी इनपुट पर पावर डाउन सुरक्षा प्रदान की जाती है।

संतुलित प्रजनन देरीः tPLH ≈ tPHL

व्यापक परिचालन वोल्टेज रेंजः VCC ((opr) = 2.0 V से 5.5 V

कम शोरः वीओएलपी = 0.8 वी (अधिकतम)

पिन और फ़ंक्शन 74 सीरीज़ (74AC/HC/AHC आदि) 393 प्रकार के साथ संगत है।

आवेदन

1डिजिटल आवृत्ति विभाजन एवं गणना प्रणाली
इसके साथदोहरी 4-बिट द्विआधारी रिपल काउंटरसंरचना औरअसिंक्रोनस रीसेटकार्य, यह के लिए उपयुक्त हैः

• घड़ी आवृत्ति विभाजन सर्किट(उच्च आवृत्ति घड़ियों को निम्न आवृत्ति नियंत्रण संकेतों में विभाजित करना)

• घटना काउंटर(औद्योगिक उत्पादन लाइन की गिनती, गति माप)

• टाइमर के लिए आधार आवृत्ति उत्पादन(एमसीयू के साथ सटीक समय नियंत्रण की अनुमति देता है)

2उपभोक्ता इलेक्ट्रॉनिक्स और पोर्टेबल उपकरण
2-5.5V वाइड वोल्टेज समर्थनऔरकम शक्ति की विशेषताएंइसे निम्नलिखित के लिए आदर्श बनाएंः

• स्मार्ट होम डिवाइसपरिचालन अवस्था चक्र गणना के लिए (जैसे, समयबद्ध स्विच नियंत्रण)

• खिलौना इलेक्ट्रॉनिक्सप्रकाश/ध्वनि प्रभाव अनुक्रम जनरेशन के लिए (एलईडी फ्लैशिंग पैटर्न नियंत्रण)

• रिमोट कंट्रोलबटन प्रेस आंकड़ों और कम शक्ति वाले स्टैंडबाय गिनती के लिए

3औद्योगिक नियंत्रण एवं स्वचालन
उच्च शोर प्रतिरोधऔर8mA आउटपुट ड्राइवकठोर वातावरण का समर्थन करना:

• पीएलसी प्रणालीपल्स सिग्नल आवृत्ति विभाजन और चरण नियंत्रण के लिए

• मोटर एन्कोडरसिग्नल आवृत्ति विभाजन (एमसीयू गिनती भार को कम करना)

• सेंसर संकेतसंचय गणना (प्रवाह सेंसर, विस्थापन का पता लगाने)

4संचार और इंटरफ़ेस डिजाइन
5.5V सहिष्णु इनपुटमिश्रित वोल्टेज प्रणालियों का समर्थन करें:

• यूएआरटी/आई2सी इंटरफेसबाउड दर आवृत्ति विभाजन पीढ़ी के लिए

• डेटा अधिग्रहण प्रणालीनमूनाकरण आवृत्ति विभाजन नियंत्रण के लिए

• प्रदर्शन उपकरणस्कैन आवृत्ति विभाजन के लिए (एलईडी मैट्रिक्स ताज़ा नियंत्रण)

विवरण

74VHC393FT एक उन्नत उच्च गति CMOS 4-बिट बाइनरी काउंटर है जो सिलिकॉन गेट C2MOS तकनीक के साथ निर्मित है।

यह सीएमओएस कम शक्ति अपव्यय बनाए रखते हुए समकक्ष द्विध्रुवीय शॉटकी टीटीएल के समान उच्च गति संचालन प्राप्त करता है।

इसमें एक पैकेज में दो स्वतंत्र काउंटर सर्किट होते हैं, जिससे एक आईसी के साथ आठ बाइनरी बिट्स की गिनती या आवृत्ति विभाजन प्राप्त किया जा सकता है।

यह उपकरण सीके पल्स के नकारात्मक चल रहे संक्रमण पर स्थिति बदलता है। काउंटर को अन्य इनपुट के बावजूद सीएलआर इनपुट पर एक उच्च द्वारा "0" (QA से QD = "L") पर रीसेट किया जा सकता है।

इनपुट सुरक्षा सर्किट यह सुनिश्चित करता है कि इनपुट पिन पर 0 से 5.5 वी तक की वोल्टेज लगाई जा सके।इस उपकरण का उपयोग 5 वी से 3 वी प्रणाली और बैटरी बैकअप जैसे दो आपूर्ति प्रणालियों को इंटरफेस करने के लिए किया जा सकता है.

यह सर्किट असंगत आपूर्ति और इनपुट वोल्टेज के कारण डिवाइस के विनाश को रोकता है।
