हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 74VCX00MTCX NAND गेट IC,क्वाड 2-इनपुट NAND गेट TSSOP-14,3.6V सहिष्णु NAND गेट IC |
||

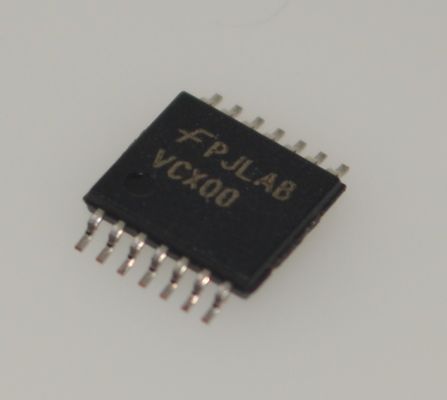

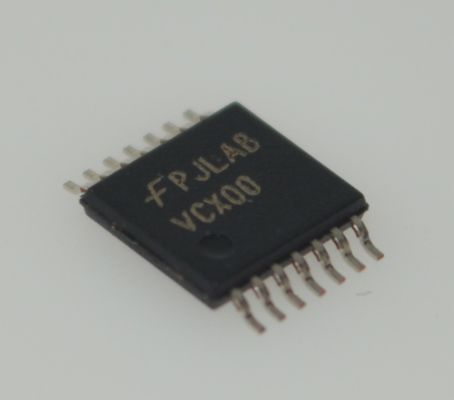

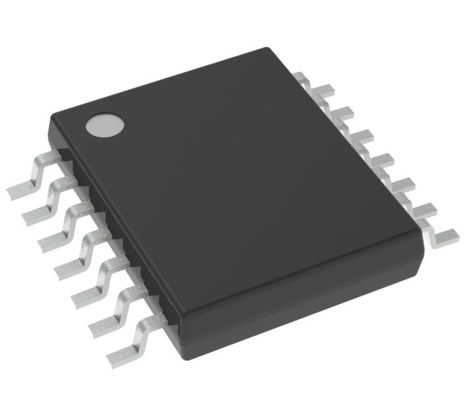

74VCX00MTCX 2.3-3.6V क्वाड 2-इनपुट NAND गेट जिसमें 3.6V सहिष्णु इनपुट/आउटपुट 100mA संतुलित आउटपुट ड्राइव अल्ट्रा-लो<2.5ns विलंब छोटे TSSOP-14 पैकेज में
andnbsp;
वोल्टेज - आपूर्ति
1.2V से 3.6V Vcc आपूर्ति संचालन
3.6V सहिष्णु इनपुट और आउटपुट
tPD
- 3.0V से 3.6V Vcc के लिए अधिकतम 2.8ns
पावर-ऑफ हाई इम्पीडेंस इनपुट और आउटपुट
स्थैतिक ड्राइव (loH/loL)
- +24mA @ 3.0V Vcc
स्वामित्व वाली शोर/EMl कमी सर्किटरी का उपयोग करता है
लैचअप प्रदर्शन JEDEC 78 स्थितियों से अधिक है
ESD प्रदर्शन:
- मानव शरीर मॉडल>2000V
- मशीन मॉडल>250V
लीडलेस DQFN पैकेज
andnbsp;
अनुप्रयोग
1. उच्च-प्रदर्शन डिजिटल सिस्टम और डेटा प्रोसेसिंग:
साथ मेंअल्ट्रा-लो प्रसार विलंब (<2.5ns)हैंडहेल्ड इंस्ट्रूमेंटउच्च आउटपुट ड्राइव क्षमता (100mA), यह इसके लिए एकदम सही है:
उच्च गति डेटा रूटिंगहैंडहेल्ड इंस्ट्रूमेंटसिग्नल स्विचिंग
एड्रेस डिकोडिंगहैंडहेल्ड इंस्ट्रूमेंटCPU, FPGA के आसपास नियंत्रण तर्कडेटा बस बफरिंग
और हैंडहेल्ड इंस्ट्रूमेंटक्लॉक वितरण
और हैंडहेल्ड इंस्ट्रूमेंट सर्किट2. पोर्टेबल और बैटरी-संचालित डिवाइस:
इसका
वाइड लो-वोल्टेज ऑपरेशन रेंज (2.3V से 3.6V) और हैंडहेल्ड इंस्ट्रूमेंट इसे आधुनिक लो-वोल्टेज माइक्रोप्रोसेसर और मेमोरी के साथ इंटरफेसिंग के लिए आदर्श बनाते हैं:स्मार्टफोन
और हैंडहेल्ड इंस्ट्रूमेंट(मदरबोर्ड लॉजिक)लैपटॉप
और हैंडहेल्ड इंस्ट्रूमेंटडिजिटल कैमरे
और हैंडहेल्ड इंस्ट्रूमेंटIoT डिवाइस
और हैंडहेल्ड इंस्ट्रूमेंट3. संचार और नेटवर्क उपकरण:
सर्वर, राउटर, स्विच और बेस स्टेशनों में हाई-स्पीड कंट्रोल लॉजिक
वोल्टेज स्तर अनुवाद परिदृश्य, क्योंकि यह विभिन्न लो-वोल्टेज लॉजिक स्तरों (जैसे, 3.3V andharr; 2.5V) के बीच निर्बाध रूप से इंटरफेस करता है
विवरणVCX00 में चार 2-इनपुट NAND गेट हैं। यह उत्पाद कम वोल्टेज (1.2V से 3.6V) Vcc अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें l/0 संगतता 3.6V तक है।
andnbsp;
VCX00 को उच्च गति संचालन प्राप्त करने के लिए एक उन्नत CMoS तकनीक के साथ बनाया गया है, जबकि कम CMoS बिजली अपव्यय को बनाए रखा गया है।
जानकारी
श्रेणी
andnbsp;
एकीकृत सर्किट (ICs)
|
तर्क
|
andnbsp;
|
|
|
श्रृंखला
|
andnbsp;
|
|
|
पैकेजिंग
|
andnbsp;
|
|
|
पार्ट स्थिति
|
सक्रिय
|
andnbsp;
|
|
लॉजिक प्रकार
|
NAND गेट
|
andnbsp;
|
|
सर्किट की संख्या
|
andnbsp;
|
|
|
इनपुट की संख्या
|
2
|
andnbsp;
|
|
विशेषताएँ
|
-
|
andnbsp;
|
|
वोल्टेज - आपूर्ति
|
1.2V ~ 3.6V
|
andnbsp;
|
|
करंट - शांत (अधिकतम)
|
20 andmicro;A
|
andnbsp;
|
|
करंट - आउटपुट हाई, लो
|
24mA, 24mA
|
andnbsp;
|
|
इनपुट लॉजिक लेवल - लो
|
0.7V ~ 0.8V
|
andnbsp;
|
|
इनपुट लॉजिक लेवल - हाई
|
1.6V ~ 2V
|
andnbsp;
|
|
मैक्स प्रसार विलंब @ V, मैक्स CL
|
2.8ns @ 3.3V, 30pF
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
14-TSSOP
|
andnbsp;
|
|
पैकेज / केस
|
14-TSSOP (0.173", 4.40mm चौड़ाई)
|
andnbsp;
|
|
आधार उत्पाद संख्या
|
74VCX00
|
andnbsp;
|
|
चित्रण
|
