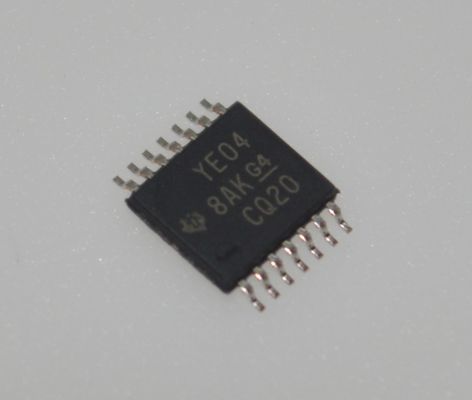

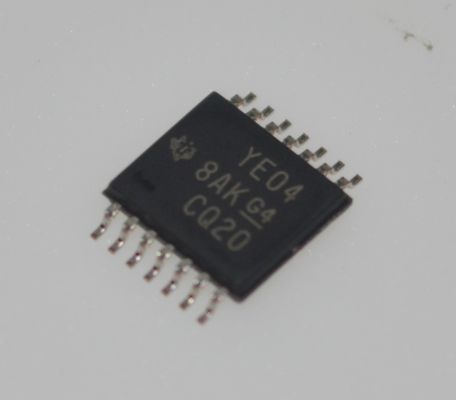

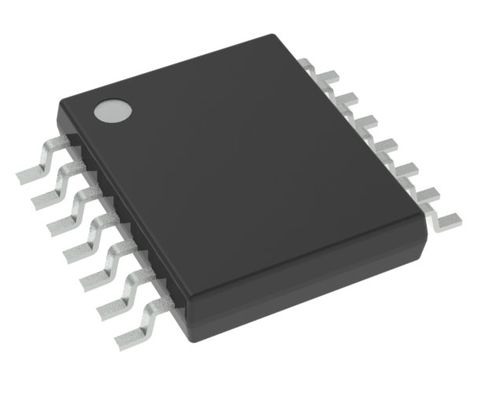

TXB0104PWR 4-बिट द्विदिशात्मक वोल्टेज-स्तर ट्रांसलेटर ऑटो दिशा सेंसर सुविधाओं के साथ 1.2V से 3.6V पर ए / बी पोर्ट 2V से 5.5V पर वीसीसीए / बी उच्च डेटा दर और कोई बिजली की आपूर्ति अनुक्रमण की आवश्यकता नहीं है

TXB0104PWR 4-बिट द्वि-दिशात्मक वोल्टेज-स्तर अनुवादक, ऑटो दिशा सेंसिंग सुविधाओं के साथ, A/B पोर्ट पर 1.2V से 3.6V और VCCA/B पर 2V से 5.5V, उच्च डेटा दर और कोई बिजली-आपूर्ति अनुक्रमण की आवश्यकता नहीं है

andnbsp;

विशेषताएँ

andbull; A पोर्ट पर 1.2V से 3.6V और B पोर्ट पर 1.65V से 5.5V (VCCA andle; VCCB)

andbull; VCC अलगाव सुविधा: यदि कोई भी VCC इनपुट GND पर है, तो सभी आउटपुट उच्च-प्रतिबाधा स्थिति में हैं

andbull; आउटपुट सक्षम (OE) इनपुट सर्किट VCCA को संदर्भित करता है

andbull; कम बिजली की खपत, 5andmu;A अधिकतम ICC

andbull; I OFF आंशिक पावर-डाउन मोड ऑपरेशन का समर्थन करता है

andbull; लैच-अप प्रदर्शन JESD 78, क्लास II से अधिक है

andbull; ESD सुरक्षा JESD 22 से अधिक है

andnbsp; andndash; A पोर्ट:

andnbsp; andnbsp; andbull; 2500V ह्यूमन-बॉडी मॉडल (A114-B)

andnbsp; andnbsp; andbull; 1500V चार्ज-डिवाइस मॉडल (C101)

andnbsp; andndash; B पोर्ट:

andnbsp; andnbsp; andbull; andplusmn;15kV ह्यूमन-बॉडी मॉडल (A114-B)

andnbsp; andnbsp; andbull; 1500V चार्ज-डिवाइस मॉडल (C101)

andnbsp;

अनुप्रयोग

andbull; हेडसेट

andbull; स्मार्टफोन

andbull; टैबलेट

andbull; डेस्कटॉप पीसी

andnbsp;

विवरण

यह TXB0104 4-बिट गैर-इनवर्टिंग अनुवादक दो अलग-अलग विन्यास योग्य बिजली-आपूर्ति रेल का उपयोग करता है। A पोर्ट को VCCA को ट्रैक करने के लिए डिज़ाइन किया गया है। VCCA 1.2V से 3.6V तक कोई भी आपूर्ति वोल्टेज स्वीकार करता है। B पोर्ट को VCCB को ट्रैक करने के लिए डिज़ाइन किया गया है। VCCB 1.65V से 5.5V तक कोई भी आपूर्ति वोल्टेज स्वीकार करता है। यह 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, और 5V वोल्टेज नोड्स के बीच सार्वभौमिक निम्न-वोल्टेज द्वि-दिशात्मक अनुवाद की अनुमति देता है। VCCA, VCCB से अधिक नहीं होना चाहिए।

जब OE इनपुट कम होता है, तो सभी आउटपुट उच्च-प्रतिबाधा स्थिति में रखे जाते हैं। पावर अप या पावर डाउन के दौरान उच्च-प्रतिबाधा स्थिति सुनिश्चित करने के लिए, OE को पुलडाउन रेसिस्टर के माध्यम से GND से बांधा जाना चाहिए। ड्राइवर की वर्तमान सोर्सिंग क्षमता रेसिस्टर के न्यूनतम मान को निर्धारित करती है।

TXB0104 डिवाइस को इस तरह से डिज़ाइन किया गया है कि OE इनपुट सर्किट VCCA द्वारा आपूर्ति किया जाता है।

यह डिवाइस I OFF का उपयोग करके आंशिक पावर डाउन अनुप्रयोगों के लिए पूरी तरह से निर्दिष्ट है। I OFF सर्किटरी आउटपुट को अक्षम कर देती है, जो डिवाइस के पावर डाउन होने पर डिवाइस के माध्यम से हानिकारक करंट बैकफ्लो को रोकती है।

andnbsp;

जानकारी

andnbsp;

चित्रण
