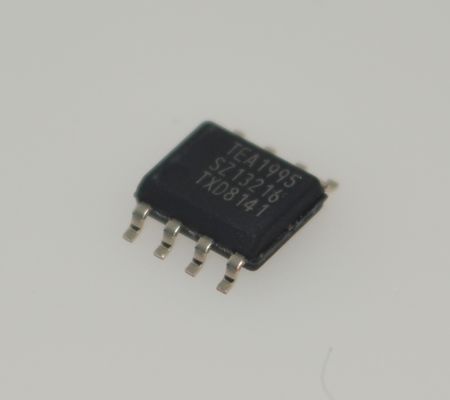

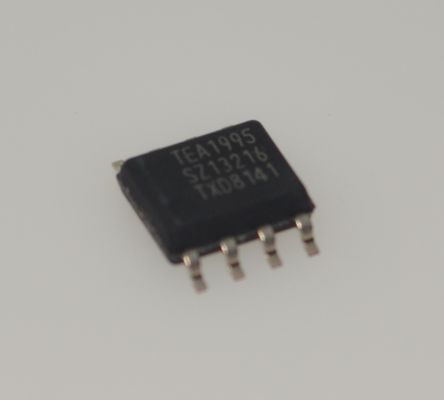

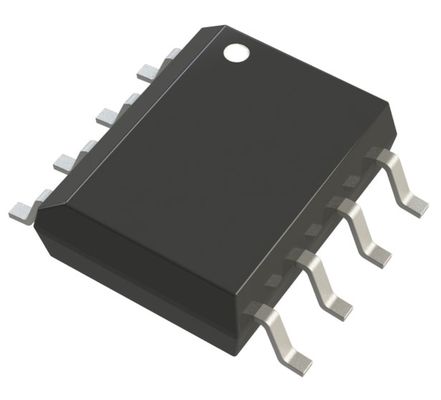

TEA1995T SMPS के लिए सिंक्रोनस रेक्टिफायर नियंत्रक उच्च दक्षता 15μA स्टार्टअप 650μA ऑपरेशन CCM/DCM/QR मोड 200kHz अधिकतम उन्नत सुरक्षा

TEA1995T SMPS उच्च दक्षता के लिए सिंक्रोनस रेक्टिफायर कंट्रोलर 15andmicro;A स्टार्टअप 650andmicro;A ऑपरेशन CCM/DCM/QR मोड 200kHz अधिकतम उन्नत सुरक्षा

andnbsp;

विशेषताएँ

2.1 दक्षता विशेषताएं

andbull; किसी भी लोड पर अधिकतम दक्षता के लिए अनुकूली गेट ड्राइव

andbull; ऊर्जा बचत संचालन में 200 andmu;A से कम आपूर्ति धारा

2.2 अनुप्रयोग विशेषताएं

andbull; 4.5 V से 38 V तक की विस्तृत आपूर्ति वोल्टेज रेंज

andbull; SO8 पैकेज में LLC अनुनादक के लिए दोहरी सिंक्रोनस सुधार

andbull; मल्टी-आउटपुट फ्लाईबैक कन्वर्टर्स के लिए सिंक्रोनस सुधार

andbull; लॉजिक लेवल SR MOSFETs के साथ 5 V ऑपरेशन का समर्थन करता है

andbull; प्रत्येक SR MOSFET के ड्रेन और सोर्स वोल्टेज को सेंस करने के लिए विभेदक इनपुट

2.3 नियंत्रण विशेषताएं

andbull; न्यूनतम ऑन-टाइम के बिना SR नियंत्रण

andbull; चालन के अंत में तेजी से टर्न-ऑफ के लिए अनुकूली गेट ड्राइव

andbull; सक्रिय गेट पुल-डाउन के साथ अंडरवोल्टेज लॉकआउट (UVLO) सुरक्षा

andnbsp;

अनुप्रयोग

TEA1995T का उद्देश्य अनुनादक बिजली आपूर्ति के लिए है। ऐसे अनुप्रयोगों में, यह ट्रांसफार्मर के दो माध्यमिक वाइंडिंग पर वोल्टेज के सुधार के लिए दो बाहरी सिंक्रोनस रेक्टिफायर MOSFETs को चला सकता है। ये MOSFET डायोड की जगह लेते हैं। इसका उपयोग उन सभी बिजली आपूर्ति में किया जा सकता है जिनमें उच्च दक्षता की आवश्यकता होती है:

andbull; एडेप्टर

andbull; डेस्कटॉप पीसी और ऑल-इन-वन पीसी के लिए बिजली आपूर्ति

andbull; टेलीविजन के लिए बिजली आपूर्ति

andbull; सर्वर के लिए बिजली आपूर्ति

andnbsp;

विवरण

TEA1995T स्विच मोड बिजली आपूर्ति के लिए सिंक्रोनस रेक्टिफायर (SR) कंट्रोलर ICs की एक नई पीढ़ी का पहला उत्पाद है। इसमें किसी भी लोड पर अधिकतम दक्षता के लिए एक अनुकूली गेट ड्राइव विधि शामिल है।

TEA1995T अनुनादक कन्वर्टर्स के माध्यमिक पक्ष पर सिंक्रोनस सुधार के लिए एक समर्पित कंट्रोलर IC है। इसमें SR MOSFETs को चलाने के लिए दो ड्राइवर चरण हैं, जो केंद्रीय टैप माध्यमिक ट्रांसफार्मर वाइंडिंग के आउटपुट को सुधारते हैं। दो गेट ड्राइवर चरणों के अपने स्वयं के सेंसिंग इनपुट होते हैं और वे स्वतंत्र रूप से संचालित होते हैं।

TEA1995T का उपयोग मल्टी-आउटपुट फ्लाईबैक कन्वर्टर्स में भी किया जा सकता है, जिसमें SR MOSFET को निचले हिस्से में रखा गया है।

TEA1995T को सिलिकॉन-ऑन-इंसुलेटर (SOI) प्रक्रिया में बनाया गया है।

andnbsp;

जानकारी

andnbsp;

चित्रण
