उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | लो-वोल्टेज 2:1 मल्टीप्लेक्स/डीमल्टीप्लेक्स आईसी,ईएसडी सुरक्षा के साथ एसओटी-23-6 मल्टीप्लेक्स/डीमल्टीप्लेक्स,5V सहिष्णु मल्टीप्लेक्स/डीमल्टीप्लेक्स 3.5ns गति |
||
SN74LVC1G3157DBVR कम-वोल्टेज सिंगल 2:1 मल्टीप्लेक्स/डीमल्टीप्लेक्स 5V टॉलरेंट I/O 3.5ns स्पीड 10andmicro;A ICC 32mA ड्राइव टाइनी SOT-23-6 वाइड 1.65-5.5V रेंज औरamp; उच्च ESD सुरक्षा
औरnbsp;
विशेषताएँ
औरbull; ESD सुरक्षा JESD 22 से अधिक है
औरnbsp; औरndash; 2000V ह्यूमन बॉडी मॉडल (A114-A)
औरnbsp; औरndash; 1000V चार्ज-डिवाइस मॉडल (C101)
औरbull; 1.65V से 5.5V VCC ऑपरेशन
औरbull; 125anddeg;C ऑपरेशन के लिए योग्य
औरbull; निर्दिष्ट ब्रेक-से-मेक स्विचिंग
औरbull; रेल-टू-रेल सिग्नल हैंडलिंग
औरbull; ऑपरेटिंग आवृत्ति आमतौर पर कमरे के तापमान पर 340MHz
औरbull; उच्च गति, आमतौर पर 0.5ns (VCC = 3V, CL = 50pF)
औरbull; कम ऑन-स्टेट प्रतिरोध, आमतौर पर लगभग 6Ω (VCC = 4.5V)
औरbull; लैच-अप प्रदर्शन JESD 78, क्लास II प्रति 100mA से अधिक है
औरnbsp;
अनुप्रयोग
औरbull; पहनने योग्य और मोबाइल डिवाइस
औरbull; पोर्टेबल कंप्यूटिंग
औरbull; इंटरनेट ऑफ थिंग्स (IoT)
औरbull; ऑडियो सिग्नल रूटिंग
औरbull; रिमोट रेडियो यूनिट
औरbull; पोर्टेबल मेडिकल उपकरण
औरbull; निगरानी
औरbull; होम ऑटोमेशन
औरbull; I2C/SPI/UART बस मल्टीप्लेक्सिंग
औरbull; वायरलेस चार्जिंग
औरnbsp;
विवरण
यह सिंगल चैनल सिंगल-पोल डबल-थ्रो (SPDT) एनालॉग स्विच 1.65V से 5.5V VCC ऑपरेशन के लिए डिज़ाइन किया गया है।
SN74LVC1G3157 डिवाइस एनालॉग और डिजिटल दोनों संकेतों को संभालता है। SN74LVC1G3157 डिवाइस VCC (पीक) तक के आयाम वाले संकेतों को किसी भी दिशा में प्रसारित करने की अनुमति देता है।
अनुप्रयोगों में एनालॉग-टू-डिजिटल और डिजिटल-टू-एनालॉग रूपांतरण सिस्टम के लिए सिग्नल गेटिंग, चॉपिंग, मॉड्यूलेशन या डिमॉड्यूलेशन (मॉडेम), और सिग्नल मल्टीप्लेक्सिंग शामिल हैं।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
औरnbsp;
|
|
श्रृंखला
|
औरnbsp;
|
|
|

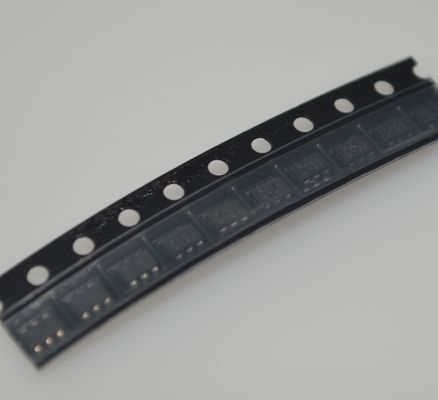

पैकेजिंग
|
टेप औरamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडreg;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
स्विच सर्किट
|
SPDT
|
औरnbsp;
|
|
मल्टीप्लेक्सर/डीमल्टीप्लेक्सर सर्किट
|
2:1
|
औरnbsp;
|
|
सर्किट की संख्या
|
1
|
औरnbsp;
|
|
ऑन-स्टेट प्रतिरोध (अधिकतम)
|
15Ohm
|
औरnbsp;
|
|
चैनल-टू-चैनल मिलान (औरDelta;Ron)
|
100mOhm
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, सिंगल (V+)
|
1.65V ~ 5.5V
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, डुअल (Vandplusmn;)
|
-
|
औरnbsp;
|
|
स्विच टाइम (टोन, टॉफ) (अधिकतम)
|
5.7ns, 3.8ns
|
औरnbsp;
|
|
-3db बैंडविड्थ
|
340MHz
|
औरnbsp;
|
|
चार्ज इंजेक्शन
|
7pC
|
औरnbsp;
|
|
चैनल कैपेसिटेंस (CS(ऑफ), CD(ऑफ))
|
5.2pF
|
औरnbsp;
|
|
करंट - रिसाव (IS(ऑफ)) (अधिकतम)
|
1andmicro;A
|
औरnbsp;
|
|
क्रॉसस्टॉक
|
-54dB @ 10MHz
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C (TA)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|

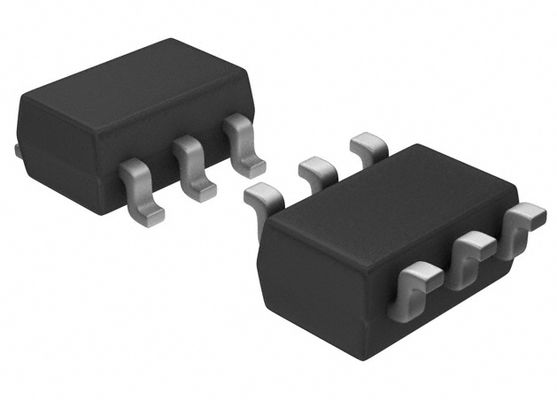

पैकेज / केस
|
SOT-23-6
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
SOT-23-6
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;
चित्रण
