उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | SN74LVC1G07 ओपन-ड्रेन गेट IC,कम पावर SOT-23-5 बफर,1.65V से 5.5V तक विस्तृत VCC IC |
||

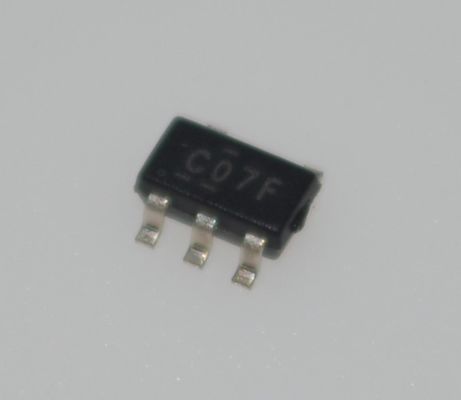

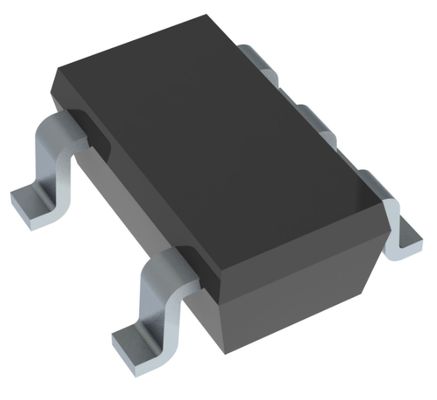

SN74LVC1G07 सिंगल बफर ओपन-ड्रेन गेट 1.65V से 5.5V वाइड वीसीसी 32mA आउटपुट लो पावर SOT-23-5 छोटा और कुशल समाधान
विशेषताएं
• 0.5 मिमी के पिच के साथ अति छोटे 0.64 मिमी2 पैकेज (DPW) में उपलब्ध है
• 5V VCC ऑपरेशन का समर्थन करता है
• इनपुट और ओपन-ड्रेन आउटपुट 5.5V तक के वोल्टेज को स्वीकार करते हैं
• ऊपर या नीचे का अनुवाद कर सकता है
• अधिकतम टीपीडी 4.2 एनएस 3.3 वी पर
• कम बिजली की खपत, 10μA अधिकतम आईसीसी
• ± 24mA आउटपुट ड्राइव 3.3V पर
• Ioff लाइव सम्मिलन, आंशिक-पावर-डाउन मोड और बैक-ड्राइव सुरक्षा का समर्थन करता है
• लॉक-अप प्रदर्शन 100mA से अधिक प्रति JESD 78, कक्षा II
• ईएसडी सुरक्षा जेईएसडी 22 से अधिक है
मानव शरीर का 2000V मॉडल (A114-A)
200 वोल्ट मशीन मॉडल (A115-A)
1000 वोल्ट चार्ज किए गए उपकरण का मॉडल (C101)
आवेदन
• एवी रिसीवर
• ब्लू-रे प्लेयर और होम थिएटर
• डीवीडी रिकॉर्डर और प्लेयर
• डेस्कटॉप या नोटबुक पीसी
• डिजिटल रेडियो या इंटरनेट रेडियो प्लेयर
• डिजिटल वीडियो कैमरा (डीवीसी)
• एम्बेडेड पीसी
• जीपीएस: व्यक्तिगत नेविगेशन उपकरण
• मोबाइल इंटरनेट डिवाइस
• नेटवर्क प्रोजेक्टर फ्रंट एंड
• पोर्टेबल मीडिया प्लेयर
• प्रो ऑडियो मिक्सर
• धुआं डिटेक्टर
• सॉलिड स्टेट ड्राइव (एसएसडी): उद्यम
• उच्च परिभाषा (एचडीटीवी)
• टैबलेट: उद्यम
• ऑडियो डॉक: पोर्टेबल
• डीएलपी फ्रंट प्रोजेक्शन सिस्टम
• डीवीआर और डीवीएस
• डिजिटल चित्र फ्रेम (डीपीएफ)
• डिजिटल कैमरा
विवरण
यह एकल बफर/ड्राइवर 1.65V से 5.5V वीसीसी संचालन के लिए डिज़ाइन किया गया है।
SN74LVC1G07 डिवाइस का आउटपुट ओपन-ड्रेन है और सक्रिय-कम वायर्ड-या सक्रिय-उच्च वायर्ड और कार्यों को लागू करने के लिए अन्य ओपन-ड्रेन आउटपुट से जुड़ा जा सकता है।अधिकतम सिंक धारा 32mA है.
SN74LVC1G07 विभिन्न प्रकार के पैकेज में उपलब्ध है, जिसमें 0.8mm × 0.8mm के शरीर के आकार के साथ अल्ट्रा-छोटे DPW पैकेज शामिल हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
तार्किक प्रकार
|
बफर, गैर-अवतरण
|
|
|
तत्वों की संख्या
|
1
|
|
|
तत्व प्रति बिट्स की संख्या
|
1
|
|
|
इनपुट प्रकार
|
-
|
|
|
आउटपुट प्रकार
|
खुली नाली
|
|
|
वर्तमान - आउटपुट उच्च, निम्न
|
- 32 एमए
|
|
|
वोल्टेज - आपूर्ति
|
1.65V ~ 5.5V
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
SC-74A, SOT-753
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
SOT-23-5
|
|
|
मूल उत्पाद संख्या
|
चित्रण
