TLV1117LV25DCYR:2.5V फिक्स्ड आउटपुट एलडीओ 1A करंट लो ड्रॉपआउट (1.1V अधिकतम) उच्च पीएसआरआर (65dB) 1% सटीकता सेरेमिक कैपेसिटर के साथ स्थिर ओवरकंट्रेंट/थर्मल प्रोटेक्शन SOT-223 पैकेज में

TLV1117LV25DCYR: 1A करंट लो ड्रॉपआउट (अधिकतम 1.1V) हाई PSRR (65dB) 1% सटीकता के साथ 2.5V फिक्स्ड आउटपुट LDO सिरेमिक कैपेसिटर के साथ स्थिर ओवरकरंट/थर्मल प्रोटेक्शन SOT-223 पैकेज में

औरnbsp;

विशेषताएँ

औरbull; विशिष्ट सटीकता: 1.5%

औरbull; कम IQ: 100 औरmu;A (अधिकतम)andndash; मानक 1117 उपकरणों की तुलना में 500 गुना कम

औरbull; VIN: 2 V से 5.5 Vandndash; अधिकतम VIN: 6 V

औरbull; 0-mA आउटपुट करंट के साथ स्थिर

औरbull; कम ड्रॉपआउट: VOUT = 3.3 V के लिए 1 A पर 455 mV

औरbull; हाई PSRR: 1 kHz पर 65 dB

औरbull; न्यूनतम निर्दिष्ट करंट लिमिट: 1.1 A

औरbull; लागत प्रभावी सिरेमिक कैपेसिटर के साथ स्थिर:andndash; 0-andOmega; ESR के साथ

औरbull; तापमान रेंज: andndash;40anddeg;C से +125anddeg;C

औरbull; थर्मल शटडाउन और ओवरकरंट सुरक्षा

औरbull; उन्नत कार्यक्षमता के साथ ड्रॉप-इन प्रतिस्थापन के लिए, TLV761 देखें

औरbull; SOT-223 पैकेज में उपलब्ध है

औरnbsp;

अनुप्रयोग

औरbull; सेट-टॉप बॉक्स

औरbull; टीवी और मॉनिटर

औरbull; पीसी पेरिफेरल्स, नोटबुक, मदरबोर्ड

औरbull; मोडेम और अन्य संचार उत्पाद

औरbull; स्विचिंग पावर सप्लाई पोस्ट-रेगुलेशन

औरnbsp;

विवरण

TLV1117LV लो-ड्रॉपआउट (LDO) लीनियर रेगुलेटर लोकप्रिय TLV1117 वोल्टेज रेगुलेटर का कम इनपुट वोल्टेज संस्करण है।

TLV1117LV एक अत्यंत कम-पावर डिवाइस है जो पारंपरिक 1117 वोल्टेज रेगुलेटर की तुलना में 500 गुना कम शांत करंट की खपत करता है, जिससे डिवाइस उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जो बहुत कम स्टैंडबाय करंट को अनिवार्य करते हैं। TLV1117LV LDO 0 mA के लोड करंट के साथ भी स्थिर है; कोई न्यूनतम लोड आवश्यकता नहीं है, जिससे डिवाइस उन अनुप्रयोगों के लिए एक अच्छा विकल्प बन जाता है जहां रेगुलेटर को सामान्य संचालन के दौरान 1 A के क्रम में बड़े करंट के अलावा स्टैंडबाय के दौरान बहुत छोटे लोड को पावर देना चाहिए। TLV1117LV उत्कृष्ट लाइन और लोड क्षणिक प्रदर्शन प्रदान करता है, जिसके परिणामस्वरूप लोड करंट आवश्यकता 1 mA से कम से 500 mA से अधिक होने पर आउटपुट वोल्टेज का बहुत छोटा परिमाण अंडरशूट और ओवरशूट होता है।

एक सटीक बैंड-गैप और त्रुटि एम्पलीफायर 1.5% सटीकता प्रदान करता है। एक बहुत ही उच्च पावर-सप्लाई रिजेक्शन रेशियो (PSRR) स्विचिंग रेगुलेटर के बाद डिवाइस का उपयोग पोस्ट रेगुलेशन के लिए सक्षम बनाता है। अन्य मूल्यवान विशेषताओं में कम आउटपुट शोर और कम-ड्रॉपआउट वोल्टेज शामिल हैं।

डिवाइस को 0-andOmega; समतुल्य श्रृंखला प्रतिरोध (ESR) कैपेसिटर के साथ स्थिर होने के लिए आंतरिक रूप से मुआवजा दिया जाता है। ये प्रमुख लाभ लागत प्रभावी, छोटे आकार के सिरेमिक कैपेसिटर के उपयोग को सक्षम करते हैं। यदि वांछित हो तो उच्च पूर्वाग्रह वोल्टेज और तापमान कम करने वाले लागत प्रभावी कैपेसिटर का भी उपयोग किया जा सकता है।

TLV1117LV SOT-223 पैकेज में उपलब्ध है।

औरnbsp;

जानकारी

औरnbsp;

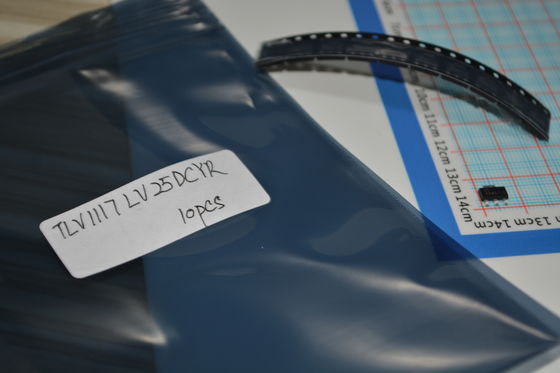

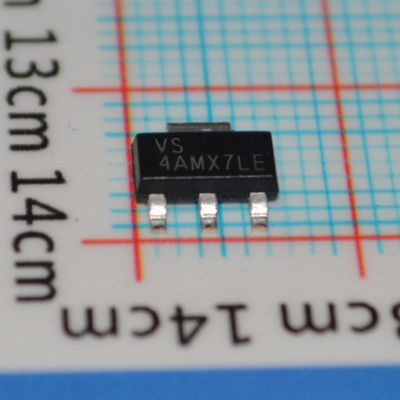

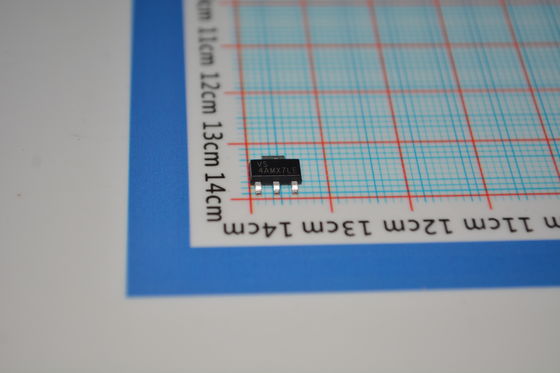

चित्रण
