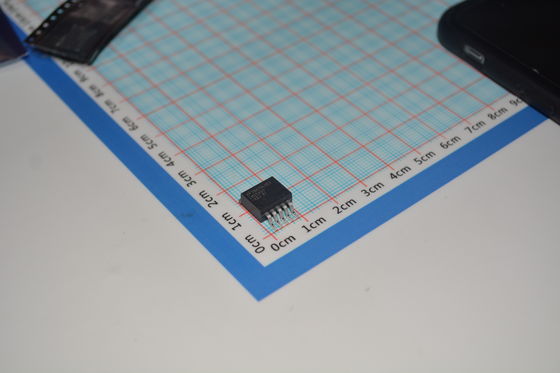

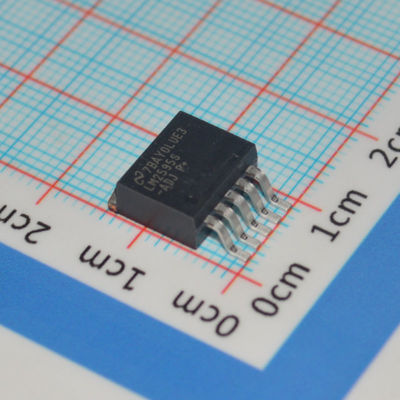

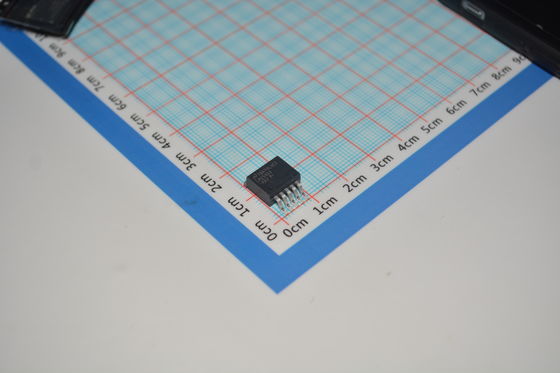

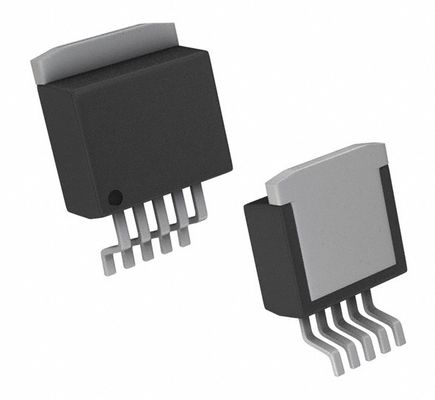

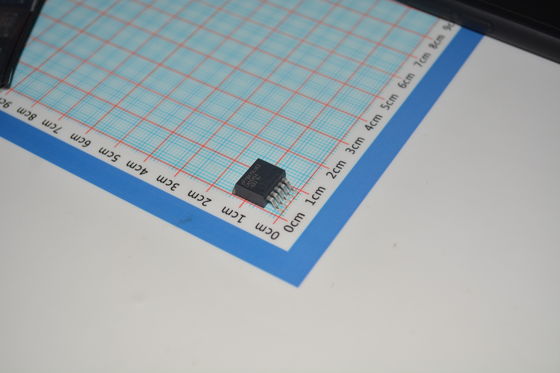

LM2595S-ADJ बक कनवर्टर एडजस्टेबल 1.23V-37V आउटपुट 3A लोड 150kHz फ्रीक्वेंसी 75% दक्षता थर्मल प्रोटेक्शन लो ड्रॉपआउट वाइड 4.5V-40V इनपुट कॉम्पैक्ट TO-263 पैकेज

LM2595S-ADJ बक कनवर्टर एडजस्टेबल 1.23V-37V आउटपुट 3A लोड 150kHz फ्रीक्वेंसी 75% दक्षता थर्मल प्रोटेक्शन लो ड्रॉपआउट वाइड 4.5V-40V इनपुट कॉम्पैक्ट TO-263 पैकेज

औरnbsp;

विशेषताएँ

औरbull; 3.3-V, 5-V, 12-V, और एडजस्टेबल आउटपुट संस्करण

औरbull; एडजस्टेबल संस्करण आउटपुट वोल्टेज रेंज, 1.2 V से 37 V औरplusmn;4% अधिकतम लाइन और लोड स्थितियों पर

औरbull; TO-220 और TO-263 सरफेस-माउंट पैकेज में उपलब्ध

औरbull; सुनिश्चित 1-A आउटपुट लोड करंट

औरbull; इनपुट वोल्टेज रेंज 40 V तक

औरbull; केवल 4 बाहरी घटकों की आवश्यकता है

औरbull; उत्कृष्ट लाइन और लोड विनियमन विनिर्देश

औरbull; 150-kHz फिक्स्ड-फ्रीक्वेंसी इंटरनल ऑसिलेटर

औरbull; TTL शटडाउन क्षमता

औरbull; लो पावर स्टैंडबाय मोड, IQ, आमतौर पर 85 औरmu;A

औरbull; उच्च दक्षता

औरbull; आसानी से उपलब्ध मानक इंडक्टर्स का उपयोग करता है

औरbull; थर्मल शटडाउन और करंट-लिमिट प्रोटेक्शन

औरnbsp;

अनुप्रयोग

औरbull; सरल उच्च-दक्षता स्टेप-डाउन (बक) रेगुलेटर

औरbull; रैखिक नियामकों के लिए कुशल प्रीरेगुलेटर

औरbull; ऑन-कार्ड स्विचिंग रेगुलेटर

औरbull; पॉजिटिव-टू-नेगेटिव कनवर्टर

औरnbsp;

विवरण

LM2595 श्रृंखला के नियामक मोनोलीथिक इंटीग्रेटेड सर्किट हैं जो एक स्टेप-डाउन (बक) स्विचिंग रेगुलेटर के लिए सभी सक्रिय कार्य प्रदान करते हैं, जो उत्कृष्ट लाइन और लोड विनियमन के साथ 1-A लोड चलाने में सक्षम है। ये डिवाइस 3.3 V, 5 V, 12 V के निश्चित आउटपुट वोल्टेज में और एक एडजस्टेबल आउटपुट संस्करण में उपलब्ध हैं।

न्यूनतम संख्या में बाहरी घटकों की आवश्यकता होती है, ये नियामक उपयोग में सरल हैं और इसमें आंतरिक आवृत्ति क्षतिपूर्ति और एक निश्चित आवृत्ति ऑसिलेटर शामिल है।

LM2595 श्रृंखला 150 kHz की स्विचिंग आवृत्ति पर संचालित होती है, इस प्रकार छोटे आकार के फ़िल्टर घटकों की अनुमति मिलती है जो कम आवृत्ति स्विचिंग नियामकों के साथ आवश्यक होंगे। एक मानक 5-पिन TO-220 पैकेज में कई अलग-अलग लीड बेंड विकल्पों के साथ, और एक 5-पिन TO-263 सरफेस-माउंट पैकेज में उपलब्ध है। आमतौर पर, 12 V से कम आउटपुट वोल्टेज और 50anddeg;C से कम परिवेश के तापमान के लिए, किसी हीट सिंक की आवश्यकता नहीं होती है।

औरnbsp;

जानकारी

औरnbsp;

ड्राइंग
