उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | 5V 3A स्टेप-डाउन कनवर्टर,4.5-40V इनपुट DC कनवर्टर,SOT-23 पैकेज वोल्टेज रेगुलेटर |
||

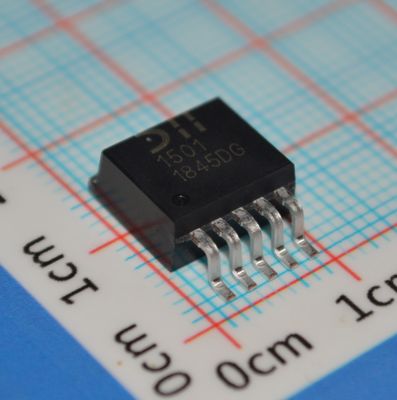

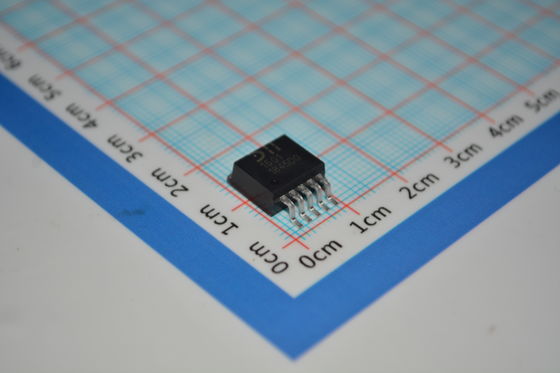

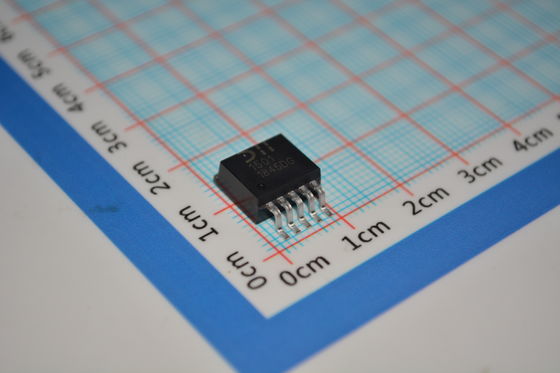

AP1501-K5G-13 5V/3A स्टेप-डाउन कन्वर्टर 4.5-40V इनपुट 90% दक्षता कम शांत वर्तमान थर्मल बंद 500kHz आवृत्ति और SOT-23 पैकेज
विशेषताएं
• आउटपुट वोल्टेजः 3.3V, 5V, 12V और समायोज्य आउटपुट संस्करण
• समायोज्य संस्करण आउटपुट वोल्टेज रेंज, 1.23V से 37V + 4%
• 150kHz +15% फिक्स्ड स्विचिंग फ्रीक्वेंसी
• वोल्टेज मोड गैर सिंक्रोनस पीडब्ल्यूएम नियंत्रण
• थर्मल-शटडाउन और करंट-लिमिट प्रोटेक्शन
• चालू/बंद बंद नियंत्रण इनपुट
• ऑपरेटिंग वोल्टेज 40V तक हो सकता है
• आउटपुट लोड करंटः 3A
• कम शक्ति वाले स्टैंडबाय मोड
• चिप पर अंतर्निहित स्विचिंग ट्रांजिस्टर
• TO263-5 और TO220-5 पैकेज
• पूरी तरह से सीसा मुक्त और पूरी तरह से RoHS अनुरूप (नोट 1 और 2)
• हेलोजन और एंटीमोन मुक्त।
आवेदन
• सरल उच्च दक्षता वाला स्टेप-डाउन नियामक
• ऑन-कार्ड स्विचिंग रेगुलेटर
• सकारात्मक से नकारात्मक परिवर्तक
विवरण
एपी1501 एक पूरी तरह से एकीकृत स्टेप-डाउन डीसी/डीसी कनवर्टर है, जिसमें अतिरिक्त ड्राइवर घटकों की आवश्यकता के बिना 3 ए लोड चलाने की क्षमता है।एपी 1501 150kHz की स्विचिंग आवृत्ति पर काम करता है जो छोटे आकार के फिल्टर घटकों के उपयोग को सक्षम बनाता हैनतीजतन, बोर्ड की जगह कम हो जाती है और बीओएम लागत कम हो जाती है।
एपी1501 में बंद करने का कार्य समाहित है जो एक बाहरी लॉजिक सिग्नल इनपुट के माध्यम से स्टैंडबाय मोड को सक्रिय करने की अनुमति देता है।आंतरिक मुआवजा बाहरी सर्किट की आवश्यकता के बिना लाइन और लोड विनियमन के लिए फीडबैक नियंत्रण की सुविधा देता हैएपी1501 में थर्मल शटडाउन और करंट लिमिट फंक्शन अंतर्निहित है ताकि आउटपुट स्विच को उच्च ऑपरेटिंग तापमान और उच्च चालू ऑपरेटिंग से क्षति से बचा जा सके।
अतिरिक्त विशेषताओं में निर्दिष्ट इनपुट और आउटपुट लोड स्थितियों में आउटपुट वोल्टेज पर +/- 4% की गारंटीकृत सहिष्णुता और ऑसिलेटर आवृत्ति पर +/- 15% शामिल हैं।AP1501 दोनों स्थिर और समायोज्य आउटपुट वोल्टेज प्रदान करता है. फिक्स्ड आउटपुट के लिए एपी1501 3.3V, 5.0V और 12V का समर्थन करता है। उपलब्ध पैकेज विकल्प मानक 5 लीड TO263 और TO220 पैकेज हैं।
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
कार्य
|
कदम-नीचे
|
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक
|
|
|
टोपोलॉजी
|
|
|
|
आउटपुट प्रकार
|
|
|
|
आउटपुट की संख्या
|
1
|
|
|
वोल्टेज - इनपुट (मिनट)
|
4.5V
|
|
|
वोल्टेज - इनपुट (अधिकतम)
|
40V
|
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
|
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
37V
|
|
|
वर्तमान - आउटपुट
|
|
|
|
आवृत्ति - स्विचिंग
|
150kHz
|
|
|
सिंक्रोनस रेक्टिफायर
|
नहीं
|
|
|
परिचालन तापमान
|
-20°C ~ 125°C (TJ)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-263-5
|
|
|
मूल उत्पाद संख्या
|
चित्रण
