उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | 1.8V-5.5V पावर मॉनिटर IC,I²C इंटरफ़ेस पावर मॉनिटर,कम करंट पावर मॉनिटर IC |
||
TPS2001CDGKR उच्च सटीकता 1.8V-5.5V पावर मॉनिटर अल्ट्रा-लो 6and माइक्रो;A वर्तमान 0.5% वोल्टेज सटीकता और अप;सी इंटरफ़ेस छोटे 8-पिन VSSOP चौड़ाई -40anddeg;C से +125anddeg;C रेंज और कम 0.7V सीमा
औरnbsp;
विशेषताएं
यूएसबी 2.0 संगत
निम्न और पूर्ण गति डेटा दरः 1.5 एमबीपीएस और 12 एमबीपीएस
द्विदिश संचार
4.5 वी से 5.5 वी वीबीयूएस ऑपरेशन
औरnbsp; 7 एमए अधिकतम 1.5 एमबीपीएस पर अपस्ट्रीम आपूर्ति वर्तमान
औरnbsp; 8 mA अधिकतम अपस्ट्रीम आपूर्ति वर्तमान 12 Mbps पर
औरnbsp; 2.3 mA अधिकतम अपस्ट्रीम निष्क्रिय धारा
अपस्ट्रीम शॉर्ट सर्किट सुरक्षा
एएनएसआई/ईएसडी एसटीएम5.1-2007 के अनुसार कक्षा 3ए संपर्क ईएसडी प्रदर्शन
उच्च तापमान संचालनः 105 डिग्री सेल्सियस
उच्च सामान्य-मॉड अस्थायी प्रतिरक्षाः andgt;25 kV/andmu;s
16 लीड SOIC चौड़ा शरीर पैकेज
RoHS अनुरूप
ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
औरnbsp;
अनुप्रयोग
यूएसबी परिधीय अलगाव अलगाव यूएसबी हब
औरnbsp;
विवरण

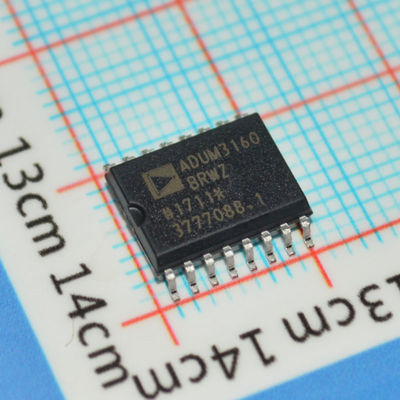

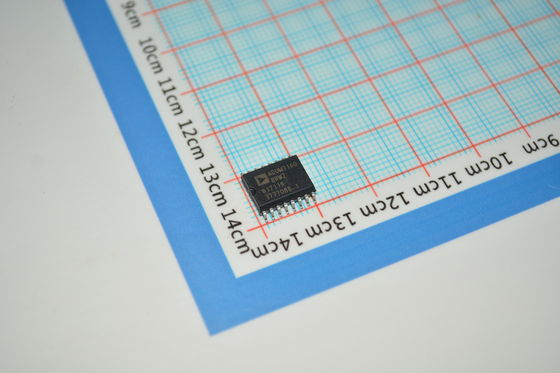

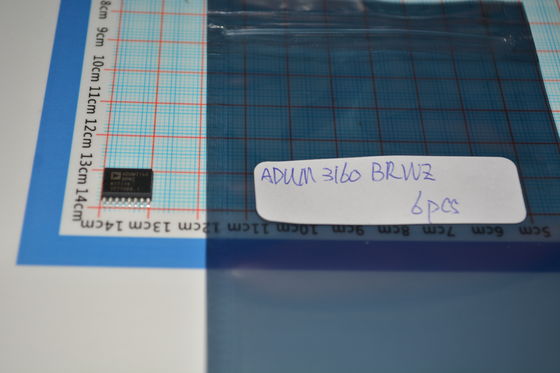

ADuM31601 एक यूएसबी पोर्ट अलगावकर्ता है जो एनालॉग डिवाइस, इंक, iCouplerandreg; तकनीक पर आधारित है। उच्च गति सीएमओएस और मोनोलिथिक वायु कोर ट्रांसफार्मर तकनीक को जोड़कर,यह अलगाव घटक उत्कृष्ट प्रदर्शन विशेषताएं प्रदान करता है और आसानी से कम और पूर्ण गति यूएसबी संगत परिधीय उपकरणों के साथ एकीकृत किया जाता है.
कई माइक्रोकंट्रोलर यूएसबी को लागू करते हैं ताकि यह केवल डी+ और डैंडमाइनस; लाइनों को बाहरी पिन पर प्रस्तुत करे।यह कई मामलों में वांछनीय है क्योंकि यह बाहरी घटकों को कम करता है और डिजाइन को सरल बनाता हैहालांकि, जब अलगाव की आवश्यकता होती है तो यह विशेष चुनौतियां पेश करता है। क्योंकि यूएसबी लाइनों को सक्रिय रूप से ड्राइविंग डी + / डैंडमिनस के बीच स्विच करना पड़ता है;और बाहरी प्रतिरोधों को बस की स्थिति सेट करने की अनुमति, ADuM3160 डेटा प्रवाह की दिशा का पता लगाने और आउटपुट बफर की स्थिति पर नियंत्रण के लिए तंत्र प्रदान करता है। डेटा दिशा पैकेट-बाय-पैकेट आधार पर निर्धारित की जाती है।
ADuM3160 एक पारदर्शी, आसानी से विन्यस्त, अपस्ट्रीम-आधारित पोर्ट आइसोलेटर को लागू करने के लिए आंतरिक तर्क के साथ संयोजन में एज डिटेक्शन आधारित iCoupler तकनीक का उपयोग करता है।अपस्ट्रीम बंदरगाह को अलग करने से सरलता में कई फायदे होते हैं, बिजली प्रबंधन, और मजबूत संचालन।
अलगावकर्ता में एक मानक हब और केबल के समान प्रसार विलंब है। यह दोनों तरफ 4.5V से 5.5V तक के बस वोल्टेज के साथ काम करता है,सिग्नलिंग स्तर पर आंतरिक रूप से वोल्टेज को विनियमित करके सीधे VBUSx से कनेक्शन की अनुमति देता है. ADuM3160 खींच-अप प्रतिरोध का अलग नियंत्रण प्रदान करता है ताकि परिधीय को कनेक्शन टाइमिंग को नियंत्रित करने की अनुमति मिल सके। डिवाइस पर्याप्त कम निष्क्रिय वर्तमान खींचता है कि निलंबन की स्थिति की आवश्यकता नहीं होती है।5 केवी, प्रबलित इन्सुलेशन संस्करण, ADuM4160, उपलब्ध है।
औरnbsp;
सूचना
औरnbsp;
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
प्रौद्योगिकी
|
चुंबकीय युग्मन
|
औरnbsp;
|
|
प्रकार
|
यूएसबी
|
औरnbsp;
|
|
पृथक शक्ति
|
नहीं
|
औरnbsp;
|
|
चैनलों की संख्या
|
1
|
औरnbsp;
|
|
इनपुट - पृष्ठ 1/पृष्ठ 2
|
यहोवा के वचन, 1/15
|
औरnbsp;
|
|
चैनल प्रकार
|
द्विदिशात्मक
|
औरnbsp;
|
|
वोल्टेज - अलगाव
|
2500Vrms
|
औरnbsp;
|
|
सामान्य मोड अस्थायी प्रतिरक्षा (मिन)
|
25kV/andmicro;s
|
औरnbsp;
|
|
डेटा दर
|
औरnbsp;
|
|
|
प्रजनन विलंब tpLH / tpHL (अधिकतम)
|
70 एन, 70 एन
|
औरnbsp;
|
|
पल्स चौड़ाई विकृति (अधिकतम)
|
-
|
औरnbsp;
|
|
उदय / पतन समय (प्रकार)
|
20 एनएस, 20 एनएस (अधिकतम)
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
3V ~ 5.5V
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 105°C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
औरnbsp;
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
16-एसओआईसी
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
