ADM3491ARZ 3.3V RS-485/RS-422 ट्रांससीवर ±15kV ESD संरक्षण 16Mbps डेटा दर 1/8 यूनिट लोड (256 नोड्स) कम शक्ति 300μA और पूर्ण-डुप्लेक्स ऑपरेशन

ADM3491ARZ 3.3V RS-485/RS-422 ट्रांससीवर andplusmn;15kV ESD सुरक्षा 16Mbps डेटा दर 1/8 यूनिट लोड (256 नोड्स) कम पावर 300andmu;A और फुल-डुप्लेक्स ऑपरेशन

andnbsp;

विशेषताएँ

3.3 V आपूर्ति के साथ संचालित करें

5 V लॉजिक के साथ इंटरऑपरेबल

EIA RS-422 और RS-485 पूर्ण पर अनुरूप

andnbsp; सामान्य-मोड रेंज

डेटा दर विकल्प

andnbsp; ADM3483/ADM3488: 250 kbps

andnbsp; ADM3485/ADM3490/ADM3491: 10 Mbps

हाफ- और फुल-डुप्लेक्स विकल्प

कम EMI के लिए कम स्लीव दरें (ADM3483 और ADM3488)

शटडाउन मोड में 2 nA आपूर्ति करंट

andnbsp; (ADM3483/ADM3485/ADM3491)

बस पर 32 तक ट्रांससीवर

andminus;7 V से +12 V बस सामान्य-मोड रेंज

andndash;40anddeg;C से +85anddeg;C तापमान रेंज पर निर्दिष्ट

8 ns तिरछापन (ADM3485/ADM3490/ADM3491)

8-लीड SOIC और 14-लीड SOIC (केवल ADM3491) पैकेज

andnbsp;

अनुप्रयोग

कम पावर RS-485/RS-422 अनुप्रयोग

टेलीकॉम

औद्योगिक प्रक्रिया नियंत्रण

HVAC

andnbsp;

विवरण

ADM3483/ADM3485/ADM3488/ADM3490/ADM3491 कम पावर, विभेदक लाइन ट्रांससीवर हैं जिन्हें एकल 3.3 V बिजली आपूर्ति का उपयोग करके संचालित करने के लिए डिज़ाइन किया गया है। कम बिजली की खपत, एक शटडाउन मोड के साथ मिलकर, ADM3483/ADM3485/ADM3488/ADM3490/ADM3491 को बिजली के प्रति संवेदनशील अनुप्रयोगों के लिए आदर्श बनाता है।

ADM3488/ADM3490/ADM3491 में फुल-डुप्लेक्स संचार की सुविधा है, जबकि ADM3483/ADM3485 को हाफ-डुप्लेक्स संचार के लिए डिज़ाइन किया गया है।

ADM3483/ADM3488 में स्लीव रेट सीमित ड्राइवर हैं जो EMI को कम करते हैं और अनुचित रूप से समाप्त केबलों के कारण होने वाले प्रतिबिंबों को कम करते हैं, जिससे 250 kbps तक की डेटा दरों पर त्रुटि मुक्त डेटा ट्रांसमिशन की अनुमति मिलती है।

ADM3485/ADM3490/ADM3491 10 Mbps तक ट्रांसमिट करते हैं। रिसीवर इनपुट प्रतिबाधा 12 kandOmega; है, जिससे बस पर 32 तक ट्रांससीवर कनेक्ट किए जा सकते हैं। एक थर्मल शटडाउन सर्किट बस विवाद या आउटपुट शॉर्टिंग के कारण अत्यधिक बिजली अपव्यय को रोकता है। यदि दोष स्थितियों के दौरान आंतरिक ड्राइवर सर्किटरी में एक महत्वपूर्ण तापमान वृद्धि का पता चलता है, तो थर्मल शटडाउन सर्किट ड्राइवर आउटपुट को उच्च प्रतिबाधा स्थिति में मजबूर करता है। यदि इनपुट असंबद्ध (फ्लोटिंग) हैं, तो रिसीवर में एक फेल-सेफ सुविधा होती है जिसके परिणामस्वरूप एक लॉजिक हाई आउटपुट स्थिति होती है। भागों को वाणिज्यिक और औद्योगिक तापमान रेंज पर पूरी तरह से निर्दिष्ट किया गया है। ADM3483/ADM3485/ADM3488/ADM3490 8-लीड SOIC_N में उपलब्ध हैं; ADM3491 14-लीड SOIC_N में उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

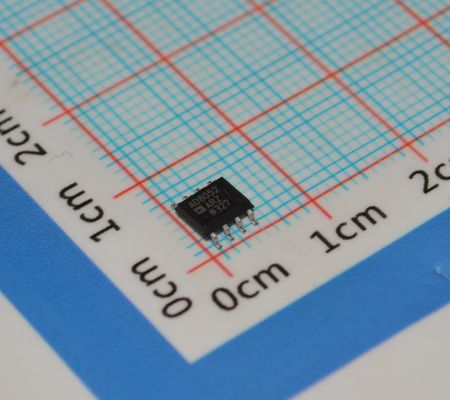

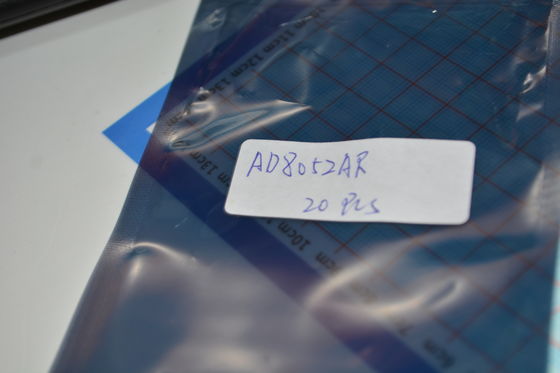

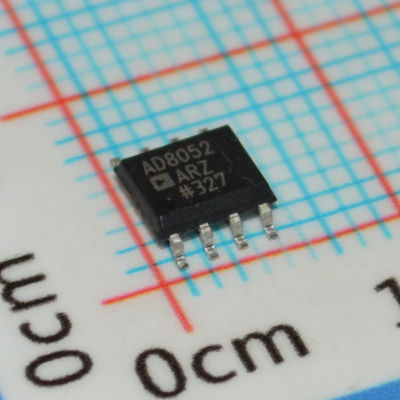

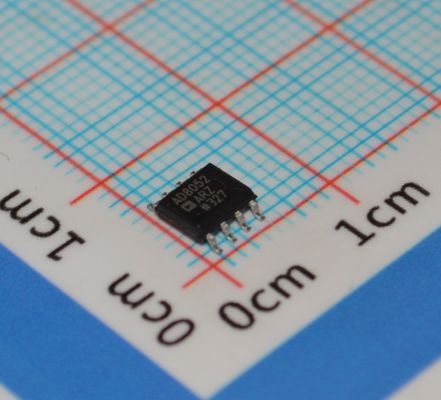

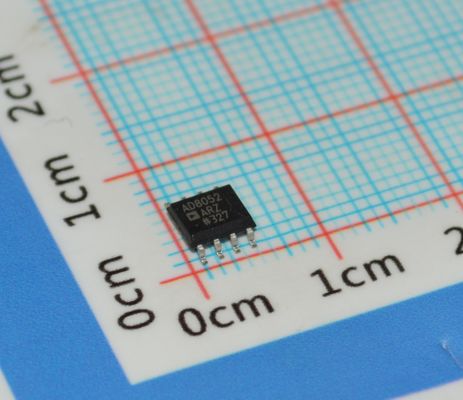

चित्रण

andnbsp;
