उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | DA14580-01AT2 ब्लूटूथ 5.0 SoC,मल्टी-प्रोटोकॉल ब्लूटूथ 5.0 SoC,DA14580-01AT2 |
||

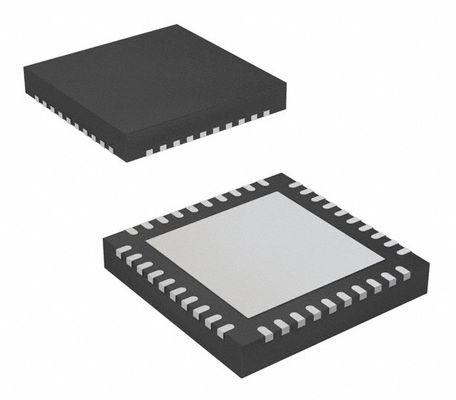

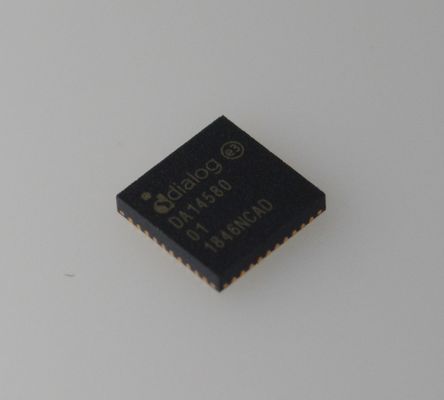

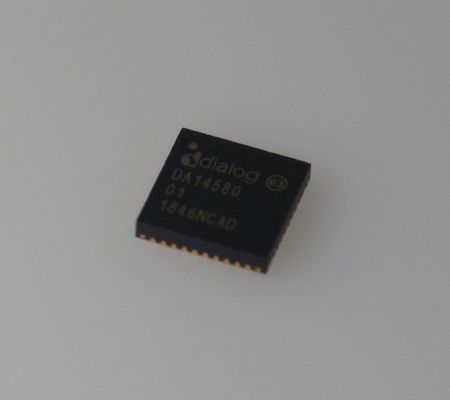

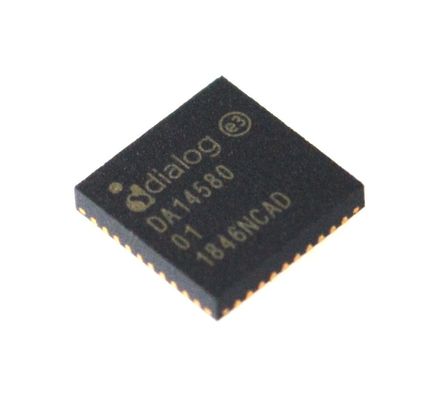

DA14580-01AT2 ब्लूटूथ 5.0 SoC अल्ट्रा-लो पावर 2.5x2.5mm साइज़ ARM Cortex-M0 लॉन्ग बैटरी लाइफ सिक्योरिटी मल्टी-प्रोटोकॉल और किफायती IoT डिज़ाइन
andnbsp;
विशेषताएँ
ब्लूटूथ V4.2, ETSI EN 300 328 और EN 300 440 क्लास 2 (यूरोप), FCC CFR47 पार्ट 15 (यूएस) और ARIB STD-T66 (जापान) के अनुरूप
प्रोसेसिंग पावर
andnbsp; SWD इंटरफ़ेस के साथ 16MHz 32 बिट ARM Cortex-M0
andnbsp; समर्पित लिंक लेयर प्रोसेसर
andnbsp; AES-128 बिट एन्क्रिप्शन प्रोसेसर
यादें
andnbsp; 32kB वन-टाइम-प्रोग्रामेबल (OTP) मेमोरी
andnbsp; 42kB सिस्टम SRAMandnbsp;
andnbsp; 84 kB ROM
andnbsp; 8 kB रिटेंशन SRAM
पावर प्रबंधन
andnbsp; एकीकृत बक/बूस्ट DC-DC कनवर्टर
andnbsp; 3.3 V सहनशीलता के साथ P0, P1, P2 और P3 पोर्ट
andnbsp; केवल 4 आपूर्ति पिन का आसान डिकoupling
andnbsp; सिक्का (typ. 3.0 V) और क्षारीय (typ. 1.5 V) बैटरी सेल का समर्थन करता है
andnbsp; बैटरी वोल्टेज माप के लिए 10-बिट ADC
डिजिटल नियंत्रित ऑसिलेटर
andnbsp; 16MHz क्रिस्टल (andplusmn;20 ppm अधिकतम) और RC ऑसिलेटर
andnbsp; 32kHz क्रिस्टल (andplusmn;50 ppm, andplusmn;500 ppm अधिकतम) और RCX ऑसिलेटर
सामान्य प्रयोजन, कैप्चर और स्लीप टाइमर
डिजिटल इंटरफेस
andnbsp; सामान्य प्रयोजन I/Os: 14 (WLCSP34 पैकेज), 24 (QFN40 पैकेज), 32 (QFN48 पैकेज)
andnbsp; 1 MBd तक हार्डवेयर फ्लो कंट्रोल के साथ 2 UART
andnbsp; SPI+andtrade; इंटरफ़ेस
andnbsp; 100 kHz, 400 kHz पर I2C बस
andnbsp; 3-अक्ष सक्षम क्वाड्रेचर डिकोडर
एनालॉग इंटरफेस
andnbsp; 4-चैनल 10-बिट ADC
रेडियो ट्रांससीवर
andnbsp; पूरी तरह से एकीकृत 2.4 GHz CMOS ट्रांससीवर
andnbsp; सिंगल वायर एंटीना: कोई RF मिलान या RX/TX स्विचिंग की आवश्यकता नहीं है
andnbsp; VBAT3V पर आपूर्ति धारा: TX: 3.4 mA, RX: 3.7 mA (आदर्श DC-DC के साथ)
andnbsp; 0dBm ट्रांसमिट आउटपुट पावर
andnbsp; andldquo;नियर फील्ड मोडandrdquo; में -20 dBm आउटपुट पावर
andnbsp; -93 dBm रिसीवर संवेदनशीलता
पैकेज:
andnbsp; WLCSP 34 पिन, 2.436 मिमी x 2.436 मिमी
andnbsp; QFN 40 पिन, 5 मिमी x 5 मिमी
andnbsp; QFN 48 पिन, 6 मिमी x 6 मिमी
andnbsp; KGD (वेफर, पासा)
andnbsp;
सामान्य विवरण
DA14580 इंटीग्रेटेड सर्किट में ब्लू टूथandreg; लो एनर्जी के लिए पूरी तरह से एकीकृत रेडियो ट्रांससीवर और बेसबैंड प्रोसेसर है। इसका उपयोग स्टैंडअलोन एप्लिकेशन प्रोसेसर के रूप में या होस्टेड सिस्टम में डेटा पंप के रूप में किया जा सकता है।
DA14580 ब्लूटूथ प्रोफाइल और कस्टम एप्लिकेशन कोड को संग्रहीत करने के लिए एक लचीली मेमोरी आर्किटेक्चर का समर्थन करता है, जिसे ओवर द एयर (OTA) अपडेट किया जा सकता है। योग्य ब्लूटूथ लो एनर्जी प्रोटोकॉल स्टैक एक समर्पित ROM में संग्रहीत है। सभी सॉफ़्टवेयर एक सरल शेड्यूलर के माध्यम से ARMandreg; Cortexandreg;-M0 प्रोसेसर पर चलते हैं।
ब्लूटूथ लो एनर्जी फर्मवेयर में L2CAP सेवा परत प्रोटोकॉल, सुरक्षा प्रबंधक (SM), एट्रीब्यूट प्रोटोकॉल (ATT), जेनेरिक एट्रीब्यूट प्रोफाइल (GATT) और जेनेरिक एक्सेस प्रोफाइल (GAP) शामिल हैं। ब्लूटूथ SIG द्वारा प्रकाशित सभी प्रोफाइल के साथ-साथ कस्टम प्रोफाइल भी समर्थित हैं।
ट्रांससीवर सीधे एंटीना से इंटरफेस करता है और ब्लूटूथ 4.2 मानक के साथ पूरी तरह से संगत है। DA14580 में ब्लूटूथ लो एनर्जी के लिंक लेयर कार्यान्वयन और बेहतर कनेक्टिविटी क्षमताओं के लिए इंटरफेस नियंत्रकों के लिए समर्पित हार्डवेयर है।
andnbsp;
सिस्टम आरेख
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
andnbsp;
|
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रीलandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
पार्ट स्थिति
|
नए डिजाइनों के लिए नहीं
|
andnbsp;
|
|
डिजीकी प्रोग्रामेबल
|
सत्यापित नहीं
|
andnbsp;
|
|
प्रकार
|
TxRx + MCU
|
andnbsp;
|
|
RF परिवार/मानक
|
ब्लूटूथ
|
andnbsp;
|
|
प्रोटोकॉल
|
andnbsp;
|
|
|
मॉड्यूलेशन
|
-
|
andnbsp;
|
|
आवृत्ति
|
andnbsp;
|
|
|
डेटा दर (अधिकतम)
|
-
|
andnbsp;
|
|
पावर - आउटपुट
|
-1dBm
|
andnbsp;
|
|
संवेदनशीलता
|
-93dBm
|
andnbsp;
|
|
मेमोरी आकार
|
32kB OTP, 84kB ROM, 50kB SRAM
|
andnbsp;
|
|
सीरियल इंटरफेस
|
I2C, SPI, UART
|
andnbsp;
|
|
GPIO
|
24
|
andnbsp;
|
|
वोल्टेज - आपूर्ति
|
2.35V ~ 3.3V
|
andnbsp;
|
|
करंट - प्राप्त करना
|
3.7mA
|
andnbsp;
|
|
करंट - ट्रांसमिटिंग
|
3.4mA
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
पैकेज / केस
|
40-VFQFN एक्सपोज्ड पैड
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
40-QFN (5x5)
|
andnbsp;
|
|
बेस उत्पाद नंबर
|
andnbsp;
चित्रण
