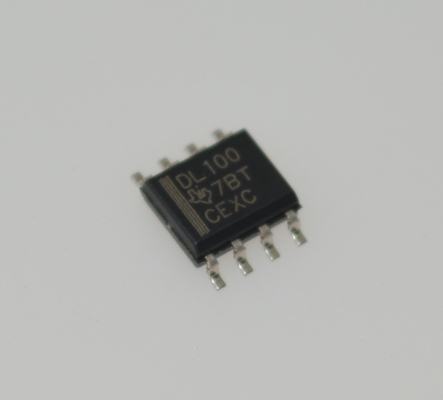

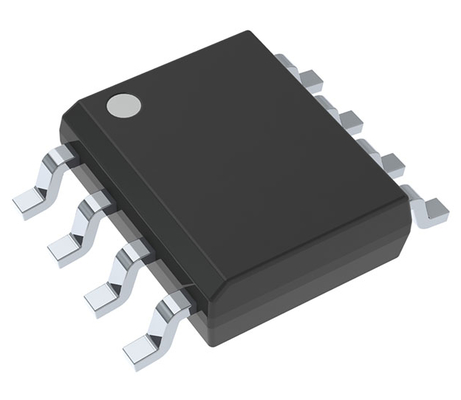

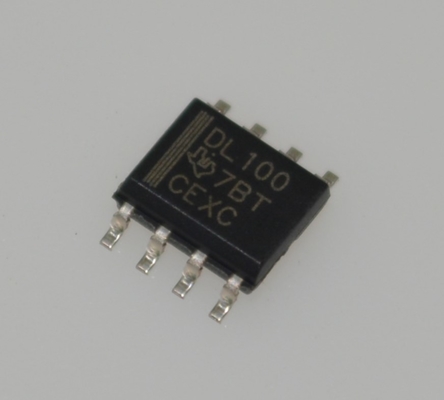

SN65LVDS100DR LVDS बफर/ड्राइवर 400Mbps डेटा दर 3.3V आपूर्ति 100Ω आंतरिक समापन SOIC-8 -40°C से +85°C

SN65LVDS100DR LVDS बफर/ड्राइवर 400Mbps डेटा दर 3.3V आपूर्ति 100andOmega; आंतरिक टर्मिनेशन SOIC-8 -40anddeg;C से +85anddeg;C

andnbsp;

विशेषताएँ

andbull; सिग्नलिंग दरें औरge; 2 Gbps 1 के लिए डिज़ाइन किया गया

andbull; कुल झिलमिलाहट औरlt; 65 ps

andbull; MC100EP16 के लिए कम-शक्ति विकल्प

andbull; कम 100-ps (अधिकतम) पार्ट-टू-पार्ट तिरछापन

andbull; 0-V से 4-V इनपुट वोल्टेज रेंज पर 25mVofReceiver इनपुट थ्रेसहोल्ड हिस्टेरेसिस

andbull; LVPECL, CML, और LVDS सिग्नल स्तरों के साथ विद्युत रूप से संगत इनपुट

andbull; 3.3-V आपूर्ति संचालन

andbull; LVDT में 110-Ω टर्मिनेटिंग रेसिस्टर शामिल है

andbull; SOIC और MSOP में पेश किया गया

andnbsp;

अनुप्रयोग

andbull; वायरलेस इन्फ्रास्ट्रक्चर

andbull; दूरसंचार इन्फ्रास्ट्रक्चर

andbull; प्रिंटर

andnbsp;

विवरण

SN65LVDS100, SN65LVDT100, SN65LVDS101, और SN65LVDT101 उच्च गति वाले विभेदक रिसीवर और ड्राइवर हैं जिन्हें रिपीटर्स के रूप में जोड़ा गया है। रिसीवर 2 Gbps तक की दर से कम-वोल्टेज विभेदक सिग्नलिंग (LVDS), पॉजिटिव-एमिटर-युग्मित लॉजिक (PECL), या करंट-मोड लॉजिक (CML) इनपुट सिग्नल स्वीकार करता है और इसे LVDS या PECL आउटपुट सिग्नल के रूप में दोहराता है। डिवाइस के माध्यम से सिग्नल पथ कम विकिरण उत्सर्जन और न्यूनतम अतिरिक्त झिलमिलाहट के लिए विभेदक है।

SN65LVDS100 और SN65LVDT100 के आउटपुट TIA/EIA-644-A द्वारा परिभाषित LVDS स्तर हैं। SN65LVDS101 और SN65LVDT101 के आउटपुट 3.3-V PECL स्तरों के साथ संगत हैं। दोनों नाममात्र 100-Ω विशेषता प्रतिबाधा के साथ विभेदक ट्रांसमिशन लाइनों को चलाते हैं।

SN65LVDT100 और SN65LVDT101 में कम बोर्ड स्पेस, कम घटकों और सबसे छोटी स्टब लंबाई के लिए 110-Ω विभेदक लाइन टर्मिनेशन रेसिस्टर शामिल है। इनमें SN65LVDS100 और SN65LVDS101 में पाया जाने वाला VBB वोल्टेज संदर्भ शामिल नहीं है। VBB सिंगल-एंडेड इनपुट सिग्नल प्राप्त करने में उपयोग के लिए VCC से आमतौर पर 1.35 V नीचे का वोल्टेज संदर्भ प्रदान करता है और सिंगल-एंडेड 3.3-V PECL इनपुट के साथ विशेष रूप से उपयोगी है। जब VBB का उपयोग नहीं किया जाता है, तो इसे डिस्कनेक्ट या खुला होना चाहिए।

सभी उपकरणों को -40anddeg;C से 85anddeg;C तक संचालन के लिए अभिलक्षणित किया गया है।

andnbsp;

जानकारी

andnbsp;

चित्रण
