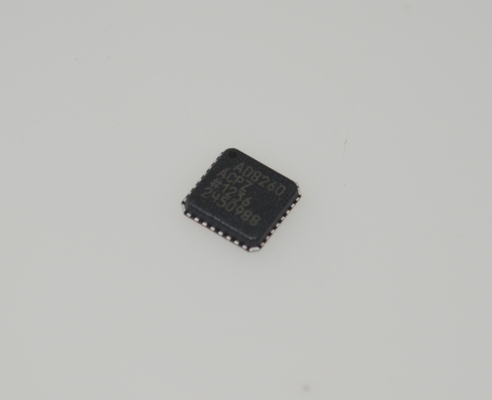

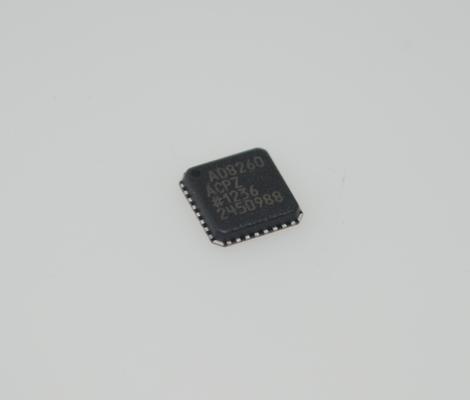

AD8260ACPZ-R7 डुअल 250MHz लो पावर ऑप एम्प 1nV/√Hz नॉइज़ ±5V से ±15V सप्लाई LFCSP-16 -40°C से +125°C इंडस्ट्रियल ग्रेड

AD8260ACPZ-R7 डुअल 250MHz लो पावर ऑप एम्प 1nV/√Hz शोर ±5V से ±15V सप्लाई LFCSP-16 -40°C से +125°C इंडस्ट्रियल ग्रेड

विशेषताएँ

उच्च करंट ड्राइवर

  डिफरेंशियल इनपुट—DAC से सीधा ड्राइव

  प्रीसेट गेन: 1.5×

  -3 dB बैंडविड्थ: 195 MHz

  बड़ा आउटपुट ड्राइव: >±300 mA

VGA/प्रीएम्प्लीफायर

  कम शोर

    वोल्टेज शोर: 2.4 nV/√Hz

    करंट शोर: 5 pA/√Hz

  -3 dB बैंडविड्थ: 230 MHz

  गेन रेंज: 3 dB चरणों में 30 dB

    -6 dB से +24 dB (6 dB के प्रीएम्प्लीफायर गेन के लिए)

  सिंगल-एंडेड प्रीएम्प्लीफायर इनपुट और डिफरेंशियल VGA

    आउटपुट

सप्लाई: 3.3 V से 10 V (VMID सक्षम के साथ)

  ±3.3 V से ±5 V (VMID अक्षम के साथ)

पावर: 3.3 V सप्लाई के साथ 93 mW

  VGA, ड्राइवर एम्पलीफायर और सिस्टम के लिए पावर-डाउन

अनुप्रयोग

डिजिटल AGC सिस्टम

Tx/Rx सिग्नल प्रोसेसिंग

पावर लाइन ट्रांससीवर

सामान्य विवरण

AD8260 में एक उच्च करंट ड्राइवर शामिल है, जिसका उपयोग ट्रांसमीटर के रूप में किया जा सकता है, और एक कम शोर वाला डिजिटल रूप से प्रोग्रामेबल वेरिएबल गेन एम्पलीफायर (DGA), जिसका उपयोग रिसीवर के रूप में किया जा सकता है।

रिसीवर सेक्शन में एक सिंगल-एंडेड इनपुट प्रीएम्प्लीफायर और लीनियर-इन-dB, डिफरेंशियल-आउटपुट DGA शामिल है। रिसीवर में एक छोटा सिग्नल -3 dB बैंडविड्थ 230 MHz है; ड्राइवर छोटा सिग्नल बैंडविड्थ 195 MHz है। ड्राइवर ±300 mA डिलीवर करता है, जो कम प्रतिबाधा वाले लोड को चलाने के लिए अच्छी तरह से अनुकूल है, यहां तक कि 3.3 V सप्लाई से कनेक्ट होने पर भी।

AD8260 DGA ट्रिम अनुप्रयोगों के लिए आदर्श है और इसमें 3 dB चरणों में 30 dB का गेन स्पैन है। पूरे आवृत्ति रेंज में उत्कृष्ट बैंडविड्थ एकरूपता बनाए रखी जाती है। DGA का कम आउटपुट संदर्भित शोर उच्च गति वाले ADCs को चलाने में फायदेमंद है। डिफरेंशियल आउटपुट आधुनिक कम वोल्टेज उच्च गति वाले ADCs के लिए इंटरफेस की सुविधा प्रदान करता है।

सिंगल-सप्लाई और डुअल-सप्लाई ऑपरेशन भाग को बहुमुखी बनाता है और नेगेटिव-गोइंग पल्स के गेन कंट्रोल को सक्षम करता है, जैसे कि फोटोडायोड या फोटो-मल्टीप्लायर ट्यूब द्वारा उत्पन्न होने वाले, साथ ही सिंगल सप्लाई पर बैंड-पास सिग्नल को प्रोसेस करना। अधिकतम डायनेमिक रेंज के लिए, यह आवश्यक है कि सिंगल सप्लाई पर काम करते समय भाग को AC-युग्मित किया जाए।

AD8260 प्रीएम्प्लीफायर (PrA) को 6 dB से अधिक गेन के लिए बाहरी प्रतिरोधकों के साथ कॉन्फ़िगर किया गया है और यह इनवर्टिंग या नॉनइनवर्टिंग हो सकता है। DGA को 2× के नॉनइनवर्टिंग प्रीएम्प्लीफायर गेन के साथ चित्रित किया गया है। एटेन्यूएटर में 30 dB की रेंज है और आउटपुट एम्पलीफायर में 8× (18.06 dB) का गेन है। सबसे कम नॉनइनवर्टिंग गेन रेंज -6 dB से +24 dB है और प्रीएम्प्लीफायर गेन बढ़ने के साथ ऊपर की ओर शिफ्ट होती है। गेन को एक समानांतर पोर्ट (पिन GNS0 से पिन GNS3) के माध्यम से प्रति कोड 3 dB के 10 गेन चरणों के साथ नियंत्रित किया जाता है। प्रीएम्प्लीफायर और DGA को किसी भी कोड के लिए अक्षम कर दिया जाता है जिसे गेन चरण असाइन नहीं किया गया है।

AD8260 3.3 V से ±5 V तक सिंगल या डुअल सप्लाई के साथ काम कर सकता है। एक आंतरिक बफर सामान्य रूप से सिंगल-सप्लाई ऑपरेशन के लिए एक स्प्लिट सप्लाई संदर्भ प्रदान करता है; एक बाहरी संदर्भ का उपयोग तब भी किया जा सकता है जब VMID बफर बंद हो जाता है।

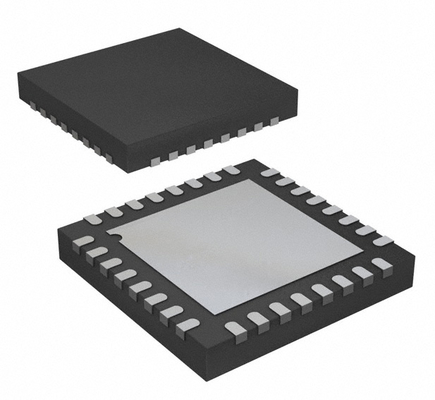

ऑपरेटिंग तापमान रेंज -40°C से +105°C है। AD8260 5 mm × 5 mm, 32-लीड LFCSP में उपलब्ध है।

जानकारी

ड्राइंग
