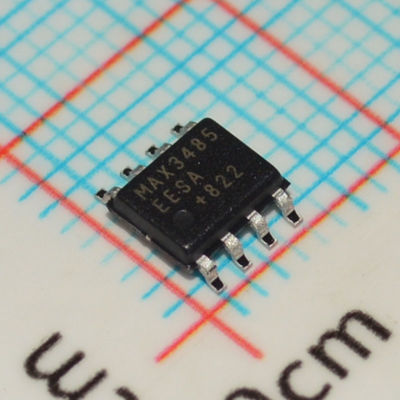

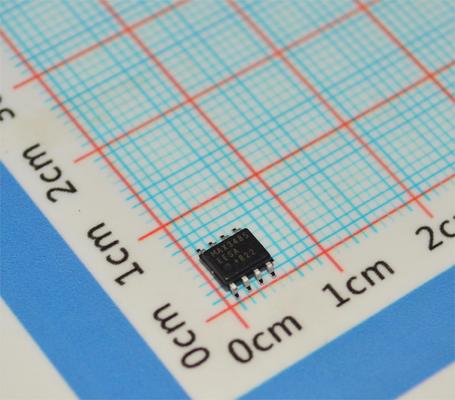

MAX3485EESA 3.3V RS-485/RS-422 ट्रांससीवर 10Mbps 1/8 यूनिट लोड (256 नोड्स) ±15kV ESD SOIC-8 -40°C से +85°C

MAX3485EESA

औरnbsp;

विशेषताएं

● RS-485 I/O पिन के लिए ESD सुरक्षा

और 15 किलोवाट की वॉल्यूम मानव शरीर का मॉडल

और  और बुल; और प्लसmn;8kVandmdash;आईईसी 1000-4-2, संपर्क डिस्चार्ज

औरnbsp; औरबुल; और प्लसmn;15kVandmdash;आईईसी 1000-4-2, एयर-गैप डिस्चार्ज

● एकल +3.3V सप्लाई और डैश से काम करें; चार्ज पंप की आवश्यकता नहीं है

● +5V लॉजिक के साथ संगत

● गारंटीकृत 12 एमबीपीएस डेटा दर (MAX3485E/MAX3490E/MAX3491E)

● त्रुटि रहित डाटा ट्रांसमिशन के लिए सीमित स्लीव-रेट (MAX3483E/MAX3488E)

● 2nA कम धारा बंद मोड (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

●-7V से +12V कॉमन मोड इनपुट वोल्टेज रेंज

● पूर्ण-दोहरे और आधा-दोहरे संस्करण उपलब्ध हैं

● इंडस्ट्री-स्टैंडर्ड 75176 पिनआउट (MAX3483E/MAX3485E/MAX3486E)

● चालक के अतिभार से बचाव के लिए धारा-सीमित और थर्मल बंद

औरnbsp;

आवेदन

● दूरसंचार

● औद्योगिक-नियंत्रण स्थानीय क्षेत्र नेटवर्क

● ईएमआई-संवेदनशील अनुप्रयोगों के लिए ट्रांससीवर

● एकीकृत सेवाएं डिजिटल नेटवर्क

औरnbsp;

सामान्य विवरण

MAX3483E परिवार (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) के उपकरण RS-485 और RS-422 संचार के लिए +3.3V, कम शक्ति वाले ट्रांससीवर हैं।प्रत्येक उपकरण में एक ड्राइवर और एक रिसीवर होता है. MAX3483E और MAX3488E में स्लीव-रेट-लिमिटेड ड्राइवर हैं जो EMI को कम करते हैं और गलत तरीके से समाप्त किए गए केबलों के कारण होने वाले प्रतिबिंबों को कम करते हैं,250 केबीपीएस तक के डेटा दरों पर त्रुटि मुक्त डेटा संचरण की अनुमति देता है. आंशिक रूप से स्लेव-रेट-सीमित MAX3486E 2.5Mbps तक प्रसारित करता है. MAX3485E, MAX3490E, और MAX3491E 12Mbps तक प्रसारित करते हैं.

सभी उपकरणों में इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सुरक्षा को बढ़ाया गया है। सभी ट्रांसमीटर आउटपुट और रिसीवर इनपुट को आईईसी 1000-4-2 एयर-गैप डिस्चार्ज का उपयोग करके औरplusmn;15kV तक संरक्षित किया गया है।आईईसी 1000-4-2 संपर्क डिस्चार्ज का उपयोग करके 8kV, और मानव शरीर मॉडल का उपयोग करके 15kV से अधिक।

ड्राइवर शॉर्ट सर्किट करंट सीमित होते हैं और थर्मल शटडाउन सर्किट द्वारा अत्यधिक शक्ति अपव्यय से संरक्षित होते हैं जो ड्राइवर आउटपुट को उच्च प्रतिबाधा की स्थिति में रखता है।रिसीवर इनपुट में एक विफलता-सुरक्षित विशेषता है जो दोनों इनपुट खुले सर्किट हैं तो एक तर्क-उच्च आउटपुट की गारंटी देता है.

MAX3488E, MAX3490E, और MAX3491E में पूर्ण डुप्लेक्स संचार है, जबकि MAX3483E, MAX3485E, और MAX3486E को अर्ध-डुप्लेक्स संचार के लिए डिज़ाइन किया गया है।

औरnbsp;

सूचना

औरnbsp;

चित्रण
