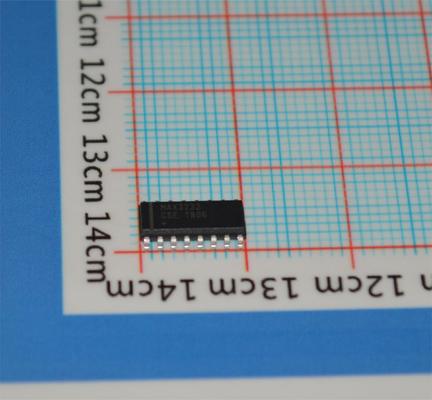

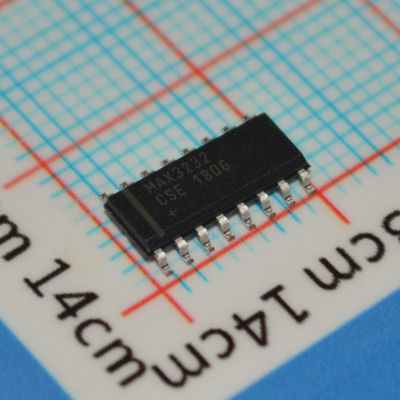

MAX3232CSE 3V-5.5V RS-232 ट्रांससीवर 250kbps 2Tx/2Rx ±15kV ESD सुरक्षा 0.1μA बंद SOIC-16 -40°C से +85°C

MAX3232CSE

andnbsp;

सामान्य विवरण

MAX3222/MAX3232/MAX3237/MAX3241 ट्रांससीवर में एक मालिकाना कम-ड्रॉपआउट ट्रांसमीटर आउटपुट स्टेज है जो एक दोहरी चार्ज पंप के साथ 3.0V से 5.5V आपूर्ति से वास्तविक RS-232 प्रदर्शन को सक्षम करता है। उपकरणों को केवल चार छोटे 0.1andmicro;F बाहरी चार्ज-पंप कैपेसिटर की आवश्यकता होती है। MAX3222, MAX3232, और MAX3241 को RS-232 आउटपुट स्तरों को बनाए रखते हुए 120kbps की डेटा दरों पर चलने की गारंटी है। MAX3237 को सामान्य ऑपरेटिंग मोड में 250kbps और MegaBaudandtrade; ऑपरेटिंग मोड में 1Mbps की डेटा दरों पर चलने की गारंटी है।

MAX3222/MAX3232 में 2 रिसीवर और 2 ड्राइवर हैं। MAX3222 और MAX3232 क्रमशः उद्योग-मानक MAX242 और MAX232 के साथ पिन, पैकेज और कार्यात्मक रूप से संगत हैं।

MAX3241 में 5 रिसीवर और 3 ड्राइवर हैं, जबकि MAX3237 में 3 रिसीवर और 5 ड्राइवर हैं। रिसीवर R1 (MAX3237/MAX3241) और R2 (MAX3241) में उनके मानक आउटपुट के अलावा अतिरिक्त आउटपुट हैं। ये अतिरिक्त आउटपुट हमेशा सक्रिय रहते हैं, जिससे बाहरी उपकरणों की निगरानी की जा सकती है, बिना सर्किट्री में सुरक्षा डायोड को आगे की ओर पूर्वाग्रह दिए बिना जिसमें VCC पूरी तरह से हटा दिया गया हो।

MAX3222, MAX3232, और MAX3241 स्पेस-सेविंग TSSOP और SSOP पैकेज में उपलब्ध हैं, जिनमें या तो -40anddeg;C से +85anddeg;C या 0anddeg;C से 70anddeg;C का ऑपरेटिंग तापमान है।

andnbsp;

अनुप्रयोग

● बैटरी से चलने वाले उपकरण

● हैंड-हेल्ड उपकरण

● परिधीय उपकरण

● डेटाकॉम उपकरण

andnbsp;

लाभ और सुविधाएँ

● एकीकृत सुविधाएँ बोर्ड स्थान बचाती हैं और डिज़ाइन को सरल बनाती हैं

andbull; चार्ज पंप सर्किट्री को द्विध्रुवी andplusmn;12V आपूर्ति की आवश्यकता को समाप्त करता है

andbull; +3V से +5.5V आपूर्ति से वाइड सिंगल-सप्लाई ऑपरेशन

andbull; हमेशा-ऑन अतिरिक्त आउटपुट बाहरी उपकरणों की निगरानी को सक्षम करते हैं

● बिजली की बचत बैटरी लाइफ को बढ़ाती है

andbull; शटडाउन मोड में 1andmicro;A आपूर्ति करंट जबकि रिसीवर सक्रिय है (MAX3222, MAX3237, MAX3241)

andnbsp;

जानकारी

andnbsp;

चित्रण
