उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | सिरीय पिंडक | संबंधक के प्रकार: | मुद्रित सर्किट बोर्ड कनेक्टर्स |
---|---|---|---|
पिच: | 2.0 मिमी | तार गेज: | 24 AWG |
पिन: | 2 | अस्थायी सीमा:: | -25 ℃ ~ 85 ℃ |
हाई लाइट: | इलेक्ट्रिक टर्मिनल ब्लॉक,पावर टर्मिनल ब्लॉक |

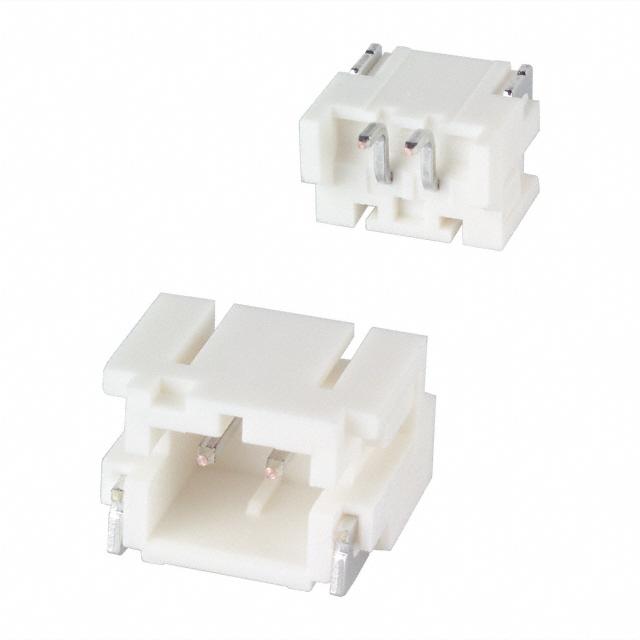

JST कनेक्टर 2.0 मिमी पिच PH श्रृंखला 2 पिन तार बोर्ड कनेक्टर S2B-PH-SM4-TB SMT कफ़न हेडर के लिए
परिचय:
यह एक पतली, कम-प्रोफ़ाइल 2.0 मिमी पिच कनेक्टर 8.0 मिमी है बढ़ते और चौड़ाई 4.5 मिमी के बाद, यह मुद्रित सर्किट बोर्डों के लिए आंतरिक तारों के उच्च-घनत्व कनेक्शन की मांग को पूरा करने के लिए डिज़ाइन किया गया है। यह कॉम्पैक्ट, अत्यधिक विश्वसनीय और लागत में कम है।
विशेष विवरण
उत्पाद प्रकार: तार से बोर्ड समेटना शैली कनेक्टर्स
कनेक्शन प्रकार: मुद्रित सर्किट बोर्ड कनेक्टर्स
वर्तमान रेटिंग : 2A एसी, डीसी (AWG # 24)
वोल्टेज रेटिंग: 100 वी एसी, डीसी
तापमान सीमा: -25 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस (विद्युत प्रवाह को लागू करने में तापमान वृद्धि सहित)
इन्सुलेशन प्रतिरोध: 1000 M। मिन।
उपलब्ध सर्किट की संख्या : 2 से 16 पिन
समझ वोल्टेज : 800V एसी / मिनट
लागू तार: AWG # 32 से # 24
लागू पीसीबी बोर्ड की मोटाई: 0.8 से 1.6 मिमी
पीसीबी माउंट शैली:
भूतल माउंट प्रौद्योगिकी (SMT)
छेद के माध्यम से प्रौद्योगिकी (THT)
RoHS के साथ आज्ञाकारी।
"सामान्य निर्देश और सूचना देखें जब टर्मिनलों और कनेक्टर्स का उपयोग करें"
आदेश देने की सूची:
सर्किट | मॉडल नं। | आयाम (मिमी) | Q'ty / रील | |||
शीर्ष प्रविष्टि प्रकार | साइड एंट्री टाइप | ए | बी | |||
शीर्ष प्रविष्टि प्रकार | साइड एंट्री टाइप | |||||
2 | बी 2 बी-PH-SM4 टीबी | S2B-PH-SM4 टीबी | 2.0 | 7.95 | 7.9 | 1000 |
3 | B3b-PH-SM4 टीबी | B3b-PH-SM4 टीबी | 4.0 | 9.95 | 9.9 | 1000 |
4 | B4B-PH-SM4 टीबी | B4B-PH-SM4 टीबी | 6.0 | 11.95 | 11.9 | 1000 |
5 | B5B-PH-SM4 टीबी | B5B-PH-SM4 टीबी | 8.0 | 13.95 | 13.9 | 1000 |
6 | B6B-PH-SM4 टीबी | B6B-PH-SM4 टीबी | 10.0 | 15.95 | 15.9 | 1000 |
7 | B7B-PH-sm9 टीबी | B7B-PH-sm9 टीबी | 12.0 | 17.95 | 17.9 | 1000 |
8 | B8B-PH-SM4 टीबी | B8B-PH-SM4 टीबी | 14.0 | 19.95 | 19.9 | 1000 |
9 | B9B-PH-SM4 टीबी | B9B-PH-SM4 टीबी | 16.0 | 21.95 | 21.9 | 1000 |
10 | B10B-PH-SM4 टीबी | B10B-PH-SM4 टीबी | 18.0 | 23.95 | 23.9 | 1000 |
1 1 | B11B-PH-SM4 टीबी | B11B-PH-SM4 टीबी | 20.0 | 25.95 | 25.9 | 1000 |
12 | B12B-PH-SM4 टीबी | B12B-PH-SM4 टीबी | 22.0 | 27.95 | 27.9 | 1000 |
13 | B13B-PH-SM4 टीबी | B13B-PH-SM4 टीबी | 24.0 | 29.95 | 29.9 | 1000 |
14 | B14B-PH-SM4 टीबी | B14B-PH-SM4 टीबी | 26.0 | 31.95 | 31.9 | 1000 |
15 | B15B-PH-SM4 टीबी | B15B-PH-SM4 टीबी | 28.0 | 33.95 | 33.9 | 1000 |
16 | B16B-PH-SM4 टीबी | 30.0 | 35.95 | 1000 | ||
सामग्री और खत्म | ||||||
पद: | तांबे मिश्र धातु, तांबे-अंडरकोटेड, टिन-प्लेटेड (रिफ्लो उपचार) | |||||
वेफर: पीए UL94V-0, प्राकृतिक (हाथी दांत) | ||||||
मिलाप टैब: पीतल, तांबा-अंडरकोटेड, टिन-प्लेटेड (रिफ्लो उपचार) |
उत्पादन शो:
आयाम:
हमारे लाभ:
उत्पाद सूची :
इलेक्ट्रॉनिक कंपोनेंट्स की एक श्रृंखला, अर्धचालक, सक्रिय और निष्क्रिय घटकों की पूरी श्रृंखला की आपूर्ति करें। हम आपको पीसीबी के सभी बीओएम के लिए प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां एक-स्टॉप समाधान प्राप्त कर सकते हैं।
