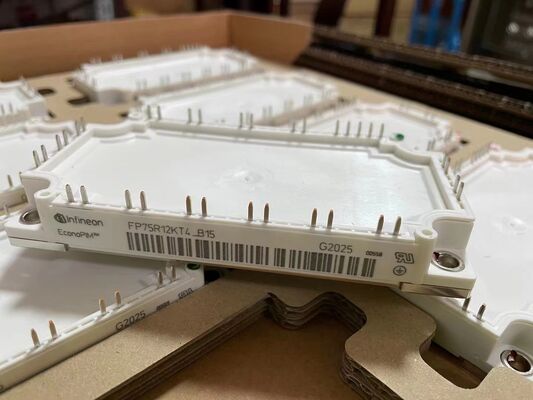

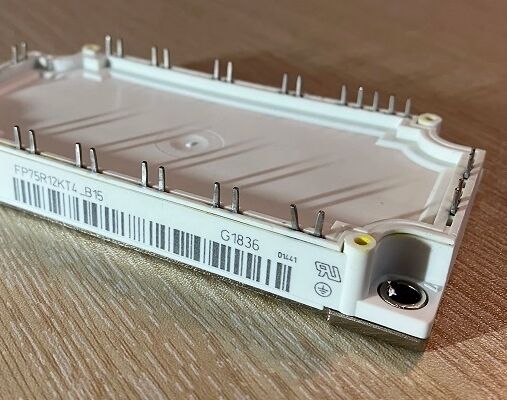

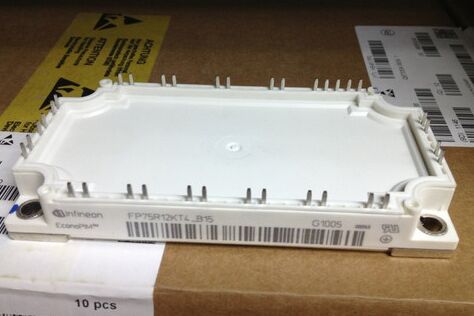

FP75R12KT4 B15 1200V 75A PIM IGBT मॉड्यूल TRENCHSTOPTM IGBT4 कम स्विचिंग हानि एकीकृत रेक्टिफायर और ब्रेक कॉपर बेसप्लेट एनटीसी मोटर ड्राइव के लिए उच्च स्विचिंग आवृत्ति

बड़ी छवि : FP75R12KT4 B15 1200V 75A PIM IGBT मॉड्यूल TRENCHSTOPTM IGBT4 कम स्विचिंग हानि एकीकृत रेक्टिफायर और ब्रेक कॉपर बेसप्लेट एनटीसी मोटर ड्राइव के लिए उच्च स्विचिंग आवृत्ति

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Infineon
प्रमाणन:	CE, GCF, ROHS
मॉडल संख्या:	FP75R12KT4 B15

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	मूल ट्रे में सबसे पहले पैक किया गया, फिर कार्टन, बाहरी पैकिंग के लिए अंतिम बुलबुला बैग पर
प्रसव के समय:	भुगतान प्राप्त होने के 3-5 कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता:	प्रति माह 1000PCS

संपर्क करें

विस्तृत उत्पाद विवरण

प्रकार:	आईजीबीटी मॉड्यूल	पैकेट:	नया और मूलF00R12KT4: 1200V 200A IGBT मॉड्यूल, कम VCE (शनिवार), उच्च शॉर्ट सर्किट असभ्यता कम स्विचिंग
स्थिति:	नया और मौलिक	सीसा रहित स्थिति:	स्थिति
द्वारा शिपिंग:	डीएचएल\यूपीएस\फेडेक्स\ईएमएस\एचके पोस्ट, डीएचएल, यूपीएस, फेडेक्स और ईएमएस
प्रमुखता देना:	1200V 75A IGBT पावर मॉड्यूल , TRENCHSTOP IGBT4 मोटर ड्राइव मॉड्यूल , पीआईएम आईजीबीटी मॉड्यूल

FP75R12KT4 B15 1200V 75A PIM IGBT मॉड्यूल TRENCHSTOP™ IGBT4 कम स्विचिंग लॉस एकीकृत रेक्टिफायर और ब्रेक कॉपर बेसप्लेट NTC उच्च स्विचिंग आवृत्ति मोटर ड्राइव के लिए

विशेषताएं

1200V / 75A PIM (पावर इंटीग्रेटेड मॉड्यूल)
एकीकृत टोपोलॉजी: 3-फेज रेक्टिफायर, 3-फेज इन्वर्टर, ब्रेक चॉपर
एडवांस्ड TRENCHSTOP™ IGBT4 और एमिटर कंट्रोल्ड 4 डायोड
कम स्विचिंग लॉस उच्च दक्षता के लिए
कम VCE(sat) 1.85V का (विशिष्ट)
कॉपर बेस प्लेटअनुकूलित हीट स्प्रेड के लिए
एकीकृत NTC तापमान सेंसर
कम स्ट्रे इंडक्टेंस मॉड्यूल डिज़ाइन
उच्च स्विचिंग आवृत्ति क्षमता
कॉम्पैक्ट EconoPIM™ 3 हाउसिंग

अनुप्रयोग

औद्योगिक मोटर ड्राइव: पंप, पंखे, कंप्रेसर और सामान्य-उद्देश्य AC ड्राइव के लिए।
अनइंटरप्टिबल पावर सप्लाई (UPS) .
नवीकरणीय ऊर्जा प्रणाली: सौर इन्वर्टर और पवन ऊर्जा अनुप्रयोग।
औद्योगिक हीटिंग और वेल्डिंग उपकरण .
HVAC सिस्टम और एयर कंडीशनिंग अनुप्रयोग।
सर्वो ड्राइव और मोशन कंट्रोल सिस्टम

विवरण

The FP75R12KT4 B15 Infineon के EconoPIM™ 3 परिवार का एक अत्यधिक एकीकृत 1200V, 75A पावर इंटीग्रेटेड मॉड्यूल (PIM) है. यह एक कॉम्पैक्ट, और अलग मॉड्यूल में एक तीन-चरण रेक्टिफायर ब्रिज, एक तीन-चरण IGBT इन्वर्टर ब्रिज और एक ब्रेक चॉपर को जोड़ता है. एडवांस्ड TRENCHSTOP™ IGBT4 और एमिटर कंट्रोल्ड 4 डायोड तकनीक के साथ निर्मित, यह कम स्विचिंग लॉस और उच्च दक्षता के लिए इंजीनियर किया गया है. मॉड्यूल में सटीक थर्मल निगरानी के लिए एक एकीकृत NTC तापमान सेंसर, अनुकूलित हीट स्प्रेड के लिए एक कॉपर बेस प्लेट और विश्वसनीय प्रदर्शन के लिए कम स्ट्रे इंडक्टेंस डिज़ाइन शामिल है. यह उच्च स्विचिंग आवृत्ति संचालन का समर्थन करता है और सोल्डेबल पिन या प्रेसफिट तकनीक के साथ उपलब्ध है

सूचना

श्रेणी	डिस्क्रीट सेमीकंडक्टर उत्पाद ट्रांजिस्टर IGBT IGBT मॉड्यूल
निर्माता	Infineon Technologies
श्रृंखला	EconoPIM™ 3
पैकेजिंग	ट्रे
भाग की स्थिति	बिक्री पर
IGBT प्रकार	ग्रूवड फील्ड कट-ऑफ
कॉन्फ़िगरेशन	(3) विपरीत चरण उपकरण
वोल्टेज - कलेक्टर ब्रेकडाउन (अधिकतम)	1200 V
करंट - कलेक्टर (IC) (अधिकतम)	75 A
पावर - अधिकतम	385 W
Vce(on) (अधिकतम) विभिन्न Vge, IC पर	2.15V @ 15V,75A
करंट - कलेक्टर कट-ऑफ (अधिकतम)	1 mA
इनपुट कैपेसिटेंस (Cies) विभिन्न VCEs पर	4.3 nF @ 25 V
इनपुट	मानक
NTC थर्मिस्टर	है
ऑपरेटिंग तापमान	-40°C ~ 150°C
माउंटिंग प्रकार	बेस माउंटिंग
पैकेज/एनक्लोजर	मॉड्यूल
विक्रेता डिवाइस पैकेज	मॉड्यूल

ड्राइंग

FP75R12KT4 B15 1200V 75A PIM IGBT मॉड्यूल TRENCHSTOPTM IGBT4 कम स्विचिंग हानि एकीकृत रेक्टिफायर और ब्रेक कॉपर बेसप्लेट एनटीसी मोटर ड्राइव के लिए उच्च स्विचिंग आवृत्ति 0
