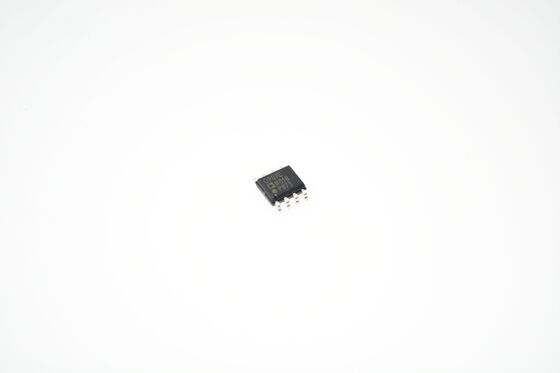

OP07CSZ 75µV कम ऑफसेट 1.3µV/°C ड्रिफ्ट हाई CMRR 106dB 0.6µVpp शोर 110dB ओपन-लूप गेन प्रेसिजन ऑपरेशनल एम्पलीफायर SOIC-8 पैकेज इंस्ट्रूमेंटेशन और सेंसर इंटरफेस के लिए
विशेषताएँ
कम VOS: 75 μV अधिकतम
कम VOS ड्रिफ्ट: 1.3 μV/°C अधिकतम
समय के विरुद्ध अल्ट्रास्टेबल: 1.5 μV प्रति माह अधिकतम
कम शोर: 0.6 μV p-p अधिकतम
वाइड इनपुट वोल्टेज रेंज: ±14 V विशिष्ट
वाइड सप्लाई वोल्टेज रेंज: ±3 V से ±18 V
125°C तापमान-परीक्षणित डाइस
अनुप्रयोग
वायरलेस बेस स्टेशन नियंत्रण सर्किट
ऑप्टिकल नेटवर्क नियंत्रण सर्किट
इंस्ट्रूमेंटेशन
सेंसर और नियंत्रण
थर्मोकपल
प्रतिरोधक थर्मल डिटेक्टर (RTDs)
स्ट्रेन ब्रिज
शंट करंट माप
प्रेसिजन फिल्टर
विवरण
OP07 में बहुत कम इनपुट ऑफसेट वोल्टेज (OP07E के लिए 75 μV अधिकतम) है जो वेफर स्टेज पर ट्रिमिंग करके प्राप्त किया जाता है। ये कम ऑफसेट वोल्टेज आम तौर पर किसी भी बाहरी शून्यकरण की आवश्यकता को समाप्त करते हैं। OP07 में कम इनपुट बायस करंट (±4 nA for the OP07E) और उच्च ओपन-लूप गेन (OP07E के लिए 200 V/mV) भी है। कम ऑफसेट और उच्च ओपन-लूप गेन OP07 को उच्च गेन इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए विशेष रूप से उपयोगी बनाते हैं।
±13 V न्यूनतम की विस्तृत इनपुट वोल्टेज रेंज को 106 dB (OP07E) के उच्च CMRR और उच्च इनपुट प्रतिबाधा के साथ मिलाने से नॉनइनवर्टिंग सर्किट कॉन्फ़िगरेशन में उच्च सटीकता मिलती है। उच्च क्लोज्ड-लूप गेन पर भी उत्कृष्ट रैखिकता और गेन सटीकता बनाए रखी जा सकती है। तापमान में समय या बदलाव के साथ ऑफसेट और गेन की स्थिरता उत्कृष्ट है। OP07 की सटीकता और स्थिरता, यहां तक कि उच्च गेन पर भी, बाहरी शून्यकरण से स्वतंत्रता के साथ मिलकर OP07 को इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए एक उद्योग मानक बना दिया है।
OP07 दो मानक प्रदर्शन ग्रेड में उपलब्ध है। OP07E को 0°C से 70°C रेंज में संचालन के लिए निर्दिष्ट किया गया है, और OP07C को −40°C से +85°C तापमान रेंज में निर्दिष्ट किया गया है।
जानकारी
|
श्रेणी
|
एकीकृत सर्किट (ICs)
रैखिक
एम्पलीफायर
उपकरण, ऑपरेशनल एम्पलीफायर, बफर एम्पलीफायर
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक।
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
पाइप फिटिंग
|
|
|
भाग की स्थिति
|
नए डिजाइनों के लिए नहीं
|
|
|
एम्पलीफायर प्रकार
|
मानक (सामान्य)
|
|
|
सर्किट की संख्या
|
1
|
|
|
आउटपुट प्रकार
|
-
|
|
|
स्विंग दर
|
0.3V/µs
|
|
|
-3db बैंडविड्थ
|
600 kHz
|
|
|
वर्तमान - इनपुट बायस
|
1.8 nA
|
|
|
वोल्टेज - इनपुट मुआवजा
|
60 µV
|
|
|
वर्तमान - बिजली द्वारा संचालित
|
-
|
|
|
वोल्टेज - स्पैन (न्यूनतम)
|
6 V
|
|
|
वोल्टेज - स्पैन (अधिकतम)
|
36 V
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट प्रकार
|
|
|
पैकेज/एन्क्लोजर
|
8-SOIC (0.154", 3.90mm चौड़ा)
|
|
|
विक्रेता डिवाइस पैकेज
|
8-SOIC
|
|
|
आधार उत्पाद संख्या
|
OP07
|
