उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रेटेड वोल्टेज एसी आईईसी: | 690 वी | एम्पीयर रेटिंग: | 125 ए |
|---|---|---|---|
| रोह्स आज्ञाकारी: | हाँ | उत्पाद की चौड़ाई: | 40 मिमी |
| उत्पाद लंबाई: | 135 मिमी | उत्पाद ऊंचाई: | 64 मिमी |
| प्रमुखता देना: | 1200V 100A IGBT पावर मॉड्यूल,ब्रेक चॉपर के साथ IGBT मॉड्यूल,औद्योगिक ड्राइव आईजीबीटी मॉड्यूल |
||

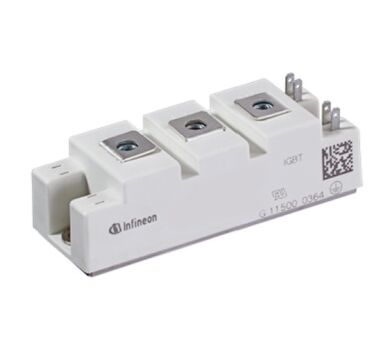

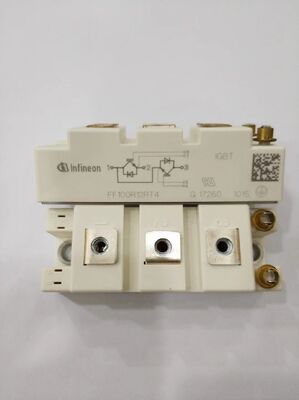

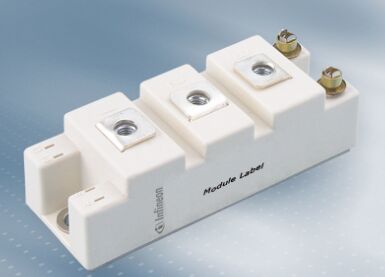

FF100R12RT4 1200V/100A 3-इन-1 आईजीबीटी मॉड्यूल एकीकृत ब्रेक चॉपर कम वीसीई (sat) हाई स्पीड स्विचिंग कम नुकसान औद्योगिक ड्राइव और यूपीएस सिस्टम के लिए अंतर्निहित एनटीसी पृथक बेसप्लेट
विशेषताएं
विस्तारित परिचालन तापमान
कम स्विचिंग हानि
कम VCEsat
Tvjop=150°C
सकारात्मक तापमान गुणांक के साथ VcEsat
पृथक आधार प्लेट
मानक आवास
आवेदन
उच्च शक्ति परिवर्तक
मोटर ड्राइव
यूपीएस प्रणाली
विवरण
FF100R12RT4 एक उच्च एकीकृत IGBT पावर मॉड्यूल है जो एक पूर्ण तीन-चरण इन्वर्टर और एक कॉम्पैक्ट पैकेज में एक ब्रेक चॉपर सर्किट को जोड़ती है। 1200V और 100A के लिए रेटेड,यह मोटर नियंत्रण और शक्ति रूपांतरण के लिए एक अंतरिक्ष कुशल और विश्वसनीय समाधान प्रदान करता हैमॉड्यूल को उच्च दक्षता और प्रदर्शन के लिए डिज़ाइन किया गया है, जिसमें कम कलेक्टर-एमिटर संतृप्ति वोल्टेज (VCE(sat)) और कम स्विचिंग नुकसान हैं।
यह एकीकरण प्रणाली के डिजाइन को सरल बनाता है, बाहरी घटकों की संख्या को कम करता है और समग्र विश्वसनीयता को बढ़ाता है।मुख्य विशेषताओं में वास्तविक समय में तापमान निगरानी के लिए एक अंतर्निहित एनटीसी थर्मिस्टोर और सुरक्षित और सरल थर्मल प्रबंधन के लिए एक पूरी तरह से अलग आधार प्लेट शामिल हैइसकी मजबूत संरचना कठिन औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करती है।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
इन्फिनियन टेक्नोलॉजीज
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्रे
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
आईजीबीटी प्रकार
|
ट्रेंच फील्ड स्टॉप
|
|
|
विन्यास
|
2 स्वतंत्र
|
|
|
वोल्टेज - कलेक्टर एमिटर टूटना (अधिकतम)
|
1200 वी
|
|
|
वर्तमान - कलेक्टर (Ic) (अधिकतम)
|
100 ए
|
|
|
शक्ति - अधिकतम
|
555 W
|
|
|
Vce ((on) (Max) @ Vge, Ic
|
2.15V @ 15V, 100A
|
|
|
वर्तमान - कलेक्टर कटऑफ (अधिकतम)
|
1 एमए
|
|
|
इनपुट क्षमता (Cies) @ Vce
|
630 एनएफ @ 25 वी
|
|
|
इनपुट
|
मानक
|
|
|
एनटीसी थर्मिस्टोर
|
नहीं
|
|
|
परिचालन तापमान
|
-40°C ~ 150°C
|
|
|
माउंटिंग प्रकार
|
चेसिस माउंट
|
|
|
पैकेज / मामला
|
मॉड्यूल
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
मॉड्यूल
|
|
|
मूल उत्पाद संख्या
|
चित्रण
