FD800R17KE3_B2 1700V/800A IGBT मॉड्यूल प्रेस-फिट तकनीक कम VCE ((sat) उच्च गति स्विचिंग कम हानि पृथक बेसप्लेट NTC सेंसर ट्रैक्शन और भारी औद्योगिक ड्राइव के लिए औद्योगिक ग्रेड

FD800R17KE3_B2 1700V/800A IGBT मॉड्यूल प्रेस-फिट तकनीक कम VCE(sat) उच्च गति स्विचिंग कम नुकसान पृथक बेसप्लेट NTC सेंसर औद्योगिक ग्रेड कर्षण और भारी औद्योगिक ड्राइव के लिए

विशेषताएँ

• अति-उच्च शक्ति रेटिंग: 1700 V / 800 A

• विन्यास: दोहरी IGBT

• कम संतृप्ति वोल्टेज: न्यूनतम चालन नुकसान के लिए VCE(sat)।

• कम स्विचिंग नुकसान: उच्च-शक्ति डिजाइनों में कुशल संचालन सक्षम करता है।

• प्रेस-फिट संपर्क तकनीक: विश्वसनीयता और पावर साइकलिंग क्षमता को बढ़ाता है।

• पृथक बेसप्लेट: विद्युत सुरक्षा सुनिश्चित करता है और शीतलन प्रणाली के डिजाइन को सरल बनाता है।

• अंतर्निहित NTC थर्मिस्टर: वास्तविक समय थर्मल निगरानी और सुरक्षा के लिए।

• उच्च मजबूती: उत्कृष्ट शॉर्ट-सर्किट और ओवरलोड प्रतिरोध क्षमता।

अनुप्रयोग

• कर्षण ड्राइव: इलेक्ट्रिक और हाइब्रिड लोकोमोटिव, ट्राम और भारी-शुल्क खनन वाहनों के लिए मुख्य प्रणोदन इन्वर्टर।

• भारी औद्योगिक मोटर ड्राइव: खनन, धातु रोलिंग और समुद्री प्रणोदन प्रणालियों में बहुत बड़े AC मोटर्स को नियंत्रित करने के लिए।

• उच्च-शक्ति पवन टरबाइन कन्वर्टर्स: मल्टी-मेगावाट पवन ऊर्जा प्रणालियों के जनरेटर-साइड और ग्रिड-साइड कन्वर्टर्स में उपयोग किया जाता है।

• उच्च-वोल्टेज डीसी ट्रांसमिशन (HVDC): विद्युत ग्रिड बुनियादी ढांचे के लिए STATCOM और अन्य बिजली गुणवत्ता प्रणाली।

• औद्योगिक यूपीएस और बिजली आपूर्ति: महत्वपूर्ण बुनियादी ढांचे के लिए मेगावाट-श्रेणी की निर्बाध बिजली आपूर्ति में इन्वर्टर चरण का निर्माण करता है।

विवरण

FD800R17KE3_B2 एक अति-उच्च-शक्ति दोहरी IGBT मॉड्यूल है जिसे सबसे अधिक मांग वाले उच्च-वोल्टेज और उच्च-वर्तमान अनुप्रयोगों के लिए इंजीनियर किया गया है। 1700V और 800A की असाधारण रेटिंग के साथ, यह मेगावाट-स्केल पावर रूपांतरण में प्रदर्शन के लिए बेंचमार्क स्थापित करता है। मॉड्यूल को अधिकतम दक्षता के लिए अनुकूलित किया गया है, जिसमें बहुत कम कलेक्टर-एमिटर संतृप्ति वोल्टेज (VCE(sat)) और कम स्विचिंग नुकसान हैं, जो उच्च-शक्ति प्रणालियों में ऊर्जा अपव्यय को कम करने के लिए महत्वपूर्ण हैं।

इस मॉड्यूल की एक प्रमुख विशेषता इसकी प्रेस-फिट संपर्क तकनीक है, जो बेहतर पावर साइकलिंग क्षमता और दीर्घकालिक विश्वसनीयता के लिए एक मजबूत, सोल्डर-मुक्त इंटरकनेक्शन प्रदान करती है। इसमें सटीक तापमान निगरानी के लिए एक अंतर्निहित NTC थर्मिस्टर शामिल है और सुरक्षित और कुशल थर्मल प्रबंधन के लिए एक पूरी तरह से पृथक बेसप्लेट है। इसका औद्योगिक-ग्रेड निर्माण सबसे चरम परिचालन स्थितियों में बेहतर मजबूती और स्थिरता सुनिश्चित करता है।

जानकारी

• विन्यास
  चॉपर
• आयाम (लंबाई)
  130 मिमी
• आयाम (चौड़ाई)
  140 मिमी
• विशेषताएँ
  विस्तारित डायोड
• आवास
  IHM
• IC(नाम) / IF(नाम)
  800 A
• IC अधिकतम
  800 A
• योग्यता
  औद्योगिक, कर्षण
• प्रौद्योगिकी
  IGBT3 - E3
• VCE(sat) (Tvj=25°C typ)
  2 V
• VCES / VRRM
  1700 V
• VF (Tvj=25°C typ)
  1.55 V
• वोल्टेज क्लास अधिकतम
  1700 V

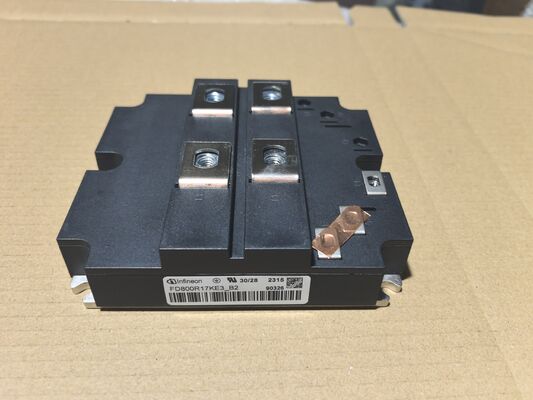

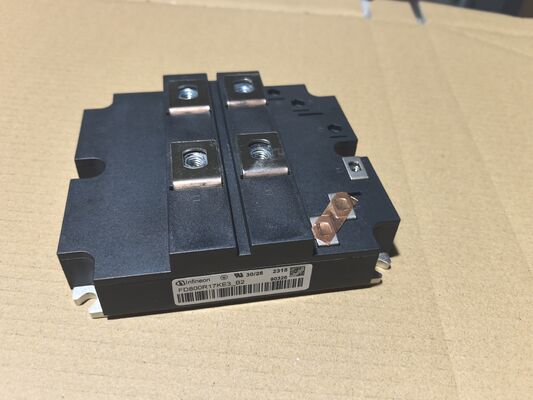

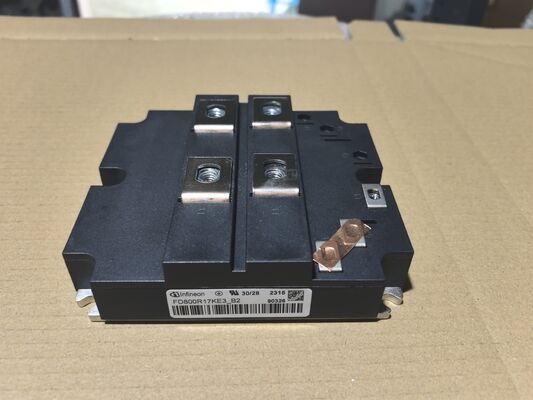

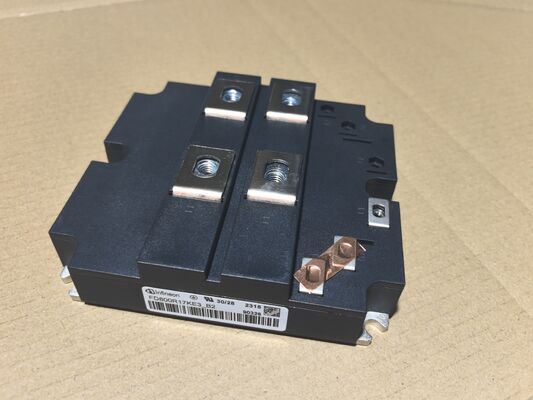

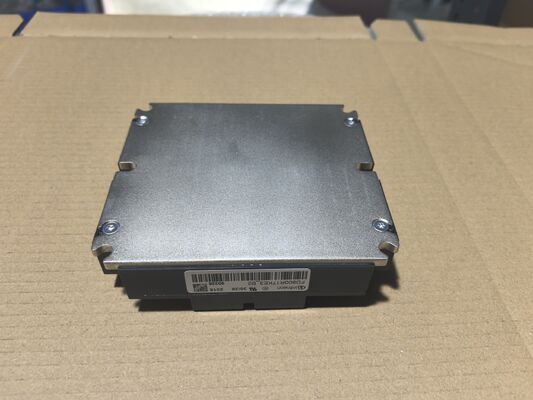

चित्रण
