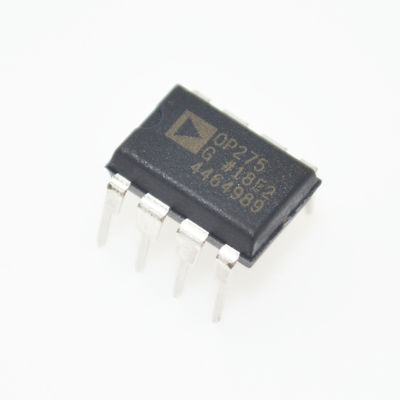

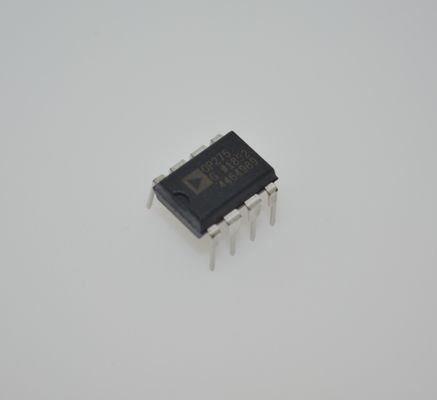

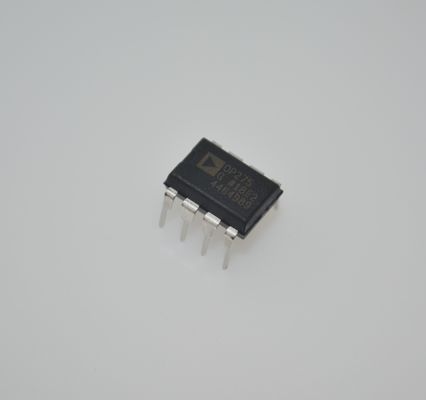

OP275GPZ द्विध्रुवीय/जेएफईटी मिश्रण 5MHz बैंडविड्थ 22V/μs स्लीव दर कम 6nV/√Hz शोर उच्च 10mA ड्राइव ±4 से ±22V रेंज और DIP-8/SOIC-8 पैकेज के साथ प्रसिद्ध ऑडियो ऑप-एम्प

OP275GPZ प्रसिद्ध ऑडियो ऑप-एम्प जिसमें बाइपोलर/जेएफईटी मिश्रण 5MHz बैंडविड्थ 22V/andmicro;s स्लीव रेट कम 6nV/andradic;Hz शोर उच्च 10mA ड्राइव andplusmn;4 से andplusmn;22V रेंज और DIP-8/SOIC-8 पैकेज

andnbsp;

विशेषताएँ

उत्कृष्ट सोनिक विशेषताएँ

कम शोर: 6 nV/Hz

कम विरूपण: 0.0006%

उच्च स्लीव रेट: 22 V/andmicro;s

चौड़ी बैंडविड्थ: 9 मेगाहर्ट्ज

कम आपूर्ति धारा: 5 एमए

कम ऑफसेट वोल्टेज: 1 एमवी

कम ऑफसेट करंट: 2 एनए

यूनिटी गेन स्थिर

SOIC-8 पैकेज

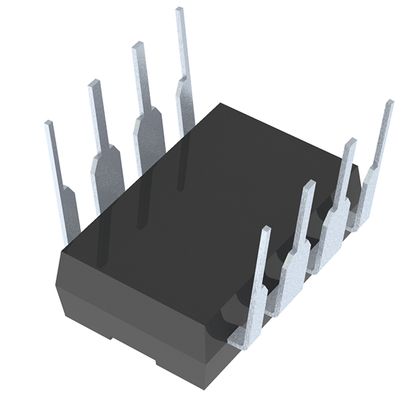

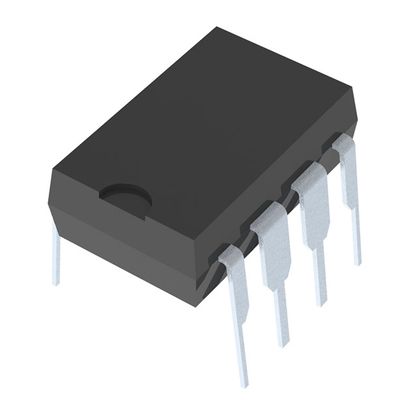

PDIP-8 पैकेज

andnbsp;

अनुप्रयोग

उच्च प्रदर्शन

ऑडियो सक्रिय

फिल्टर फास्ट एम्पलीफायर

इंटीग्रेटर्स

andnbsp;

विवरण

OP275 पहला एम्पलीफायर है जिसमें बटलर एम्पलीफायर फ्रंट एंड है। यह नया फ्रंट एंड डिज़ाइन बाइपोलर और जेएफईटी ट्रांजिस्टर दोनों को मिलाकर बाइपोलर ट्रांजिस्टर की सटीकता और कम शोर प्रदर्शन और जेएफईटी की गति और ध्वनि गुणवत्ता प्राप्त करता है। कुल हार्मोनिक विरूपण प्लस शोर पिछले ऑडियो एम्पलीफायरों के बराबर है, लेकिन बहुत कम आपूर्ति धाराओं पर।

6 हर्ट्ज से नीचे का एक बहुत कम l/f कोना एक सपाट शोर घनत्व प्रतिक्रिया बनाए रखता है। चाहे शोर 30 हर्ट्ज या 1 किलोहर्ट्ज पर मापा जाए, यह केवल 6 nVHz है। इनपुट स्टेज का जेएफईटी भाग OP275 को उच्च स्लीव दर देता है ताकि विरूपण कम रहे, यहां तक ​​कि जब बड़े आउटपुट स्विंग की आवश्यकता होती है, और OP275 की 22 V/andmicro;s स्लीव दर किसी भी मानक ऑडियो एम्पलीफायर की सबसे तेज़ है। सबसे अच्छी बात यह है कि यह कम शोर और उच्च गति 5 एमए से कम आपूर्ति धारा का उपयोग करके हासिल की जाती है, जो किसी भी मानक ऑडियो एम्पलीफायर से कम है।

बेहतर डीसी प्रदर्शन भी प्रदान किया जाता है जिसमें पूर्वाग्रह और ऑफसेट धाराएं पूरी तरह से बाइपोलर डिजाइनों पर बहुत कम हो जाती हैं। इनपुट ऑफसेट वोल्टेज 1 एमवी पर गारंटीकृत है और आमतौर पर 200 andmicro;V से कम होता है। यह OP275 को विशेष चयन या अतिरिक्त ऑफसेट समायोजन सर्किटरी के अतिरिक्त शोर की आवश्यकता के बिना कई डीसी-युग्मित या योग अनुप्रयोगों में उपयोग करने की अनुमति देता है।

आउटपुट कम विरूपण बनाए रखते हुए 600  लोड को 10 वी आरएमएस तक चलाने में सक्षम है। 3 वी आरएमएस पर THD + शोर कम 0.0006% है।

OP275 को विस्तारित औद्योगिक (andndash;40anddeg;C से +85anddeg;C) तापमान सीमा पर निर्दिष्ट किया गया है। OP275s प्लास्टिक DIP और SOIC-8 पैकेज दोनों में उपलब्ध हैं। SOIC-8 पैकेज 2500-टुकड़ा रील में उपलब्ध हैं। कई ऑडियो एम्पलीफायर विभिन्न कारणों से SOIC-8 सतह-माउंट पैकेज में पेश नहीं किए जाते हैं; हालाँकि, OP275 को इस तरह से डिज़ाइन किया गया था कि यह सतह-माउंट पैकेजिंग में पूर्ण प्रदर्शन प्रदान करेगा।

andnbsp;

जानकारी

andnbsp;

चित्रण
