हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 3.3V LDO वोल्टेज नियामक,3A TO-263 वोल्टेज रेगुलेटर,थर्मल लिमिट के साथ औद्योगिक LDO रेगुलेटर |
||

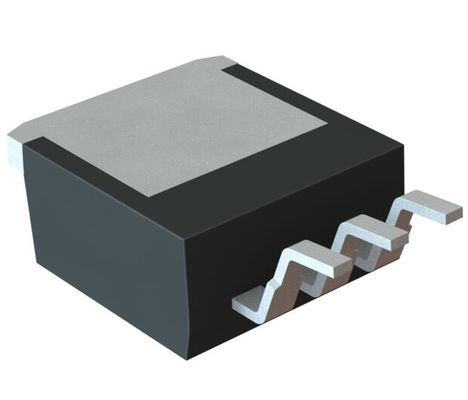

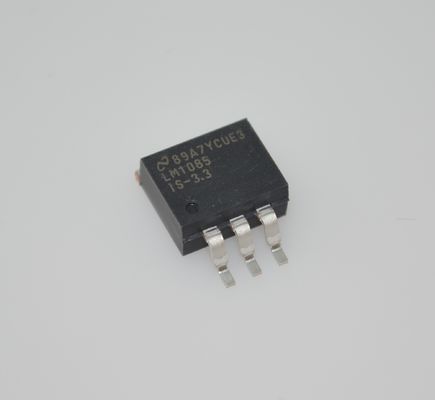

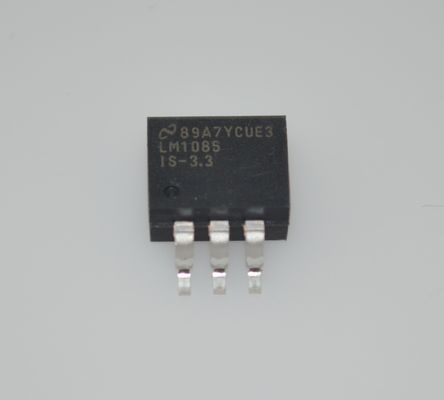

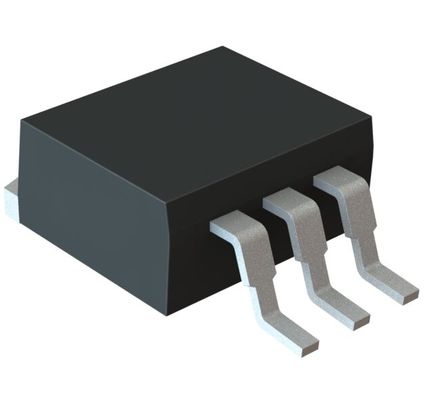

LM1085ISX-3.3 3.3V 3A 1.5V ड्रॉपआउट और प्लसएमएन के साथ एलडीओ वोल्टेज नियामक 2% सटीकता वर्तमान/थर्मल सीमा TO-263 पैकेज -40anddeg;C से +125anddeg;C औद्योगिक और कम्यूटेटर अनुप्रयोगों के लिए
औरnbsp;
विशेषताएं
andbull; 3.3-V, 5.0-V, 12-V और समायोज्य 1 संस्करणों में उपलब्ध है
और बुल; करंट लिमिटिंग और थर्मल सुरक्षा
और बुल; आउटपुट करंट 3 ए
और बुल; लाइन नियम 0.015% (सामान्य)
और बुल; लोड नियम 0.1% (सामान्य)
औरnbsp;
आवेदन
उच्च दक्षता रैखिक नियामक
बैटरी चार्जर
और बुल; पोस्ट विनियमन के लिए आपूर्ति स्विच
andbull; निरंतर धारा नियामक
औरबुल; माइक्रोप्रोसेसर आपूर्ति
औरnbsp;
विवरण
LM1085 एक नियामक है जिसका अधिकतम ड्रॉपआउट 1.5 V है। यह TIand के उद्योग मानक LM317 के समान पिन आउट है।
LM1085 के समायोज्य आउटपुट वोल्टेज संस्करण के आउटपुट वोल्टेज को सेट करने के लिए दो प्रतिरोधकों की आवश्यकता होती है। फिक्स्ड आउटपुट वोल्टेज संस्करण समायोज्य प्रतिरोधकों को एकीकृत करते हैं।
LM1085 सर्किट में एक ज़ेनर ट्रिम बैंडगैप संदर्भ, करंट लिमिटिंग और थर्मल शटडाउन शामिल है।
5A संस्करण के लिए LM1084 और 1.5A संस्करण के लिए LM1086 देखें।
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
अप्रचलित
|
औरnbsp;
|
|
आउटपुट कॉन्फ़िगरेशन
|
औरnbsp;
|
|
|
आउटपुट प्रकार
|
औरnbsp;
|
|
|
नियामकों की संख्या
|
1
|
औरnbsp;
|
|
वोल्टेज - इनपुट (अधिकतम)
|
27V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
3.3V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
औरnbsp;
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.5V @ 3A
|
औरnbsp;
|
|
वर्तमान - आउटपुट
|
औरnbsp;
|
|
|
वर्तमान - शांत (Iq)
|
10 एमए
|
औरnbsp;
|
|
पीएसआरआर
|
72 डीबी (120 हर्ट्ज)
|
औरnbsp;
|
|
नियंत्रण विशेषताएं
|
-
|
औरnbsp;
|
|
सुरक्षा सुविधाएँ
|
अधिक धारा, अधिक तापमान
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TJ)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
TO-263-4, D2PAK (3 लीड्स + टैब), TO-263AA
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-263 (DDPAK-3)
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
