उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 1 एमबीडी हाई स्पीड ऑप्टोकपलर,50kV/μs CMR ऑप्टोकॉपलर,SOIC-8 पैकेज ऑप्टोकॉपलर |
||

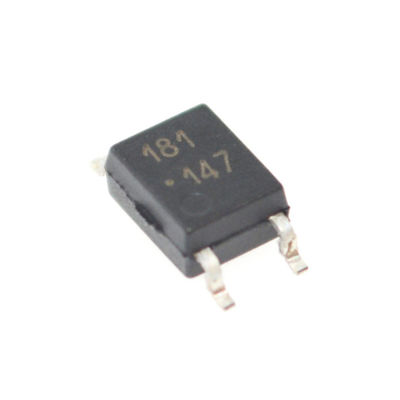

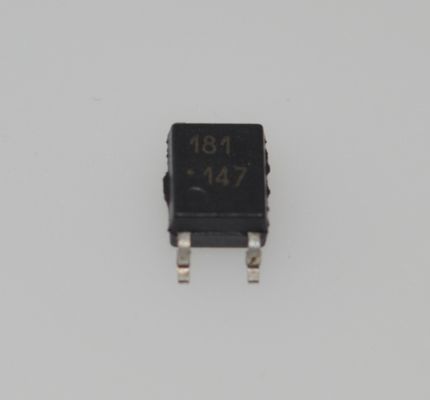

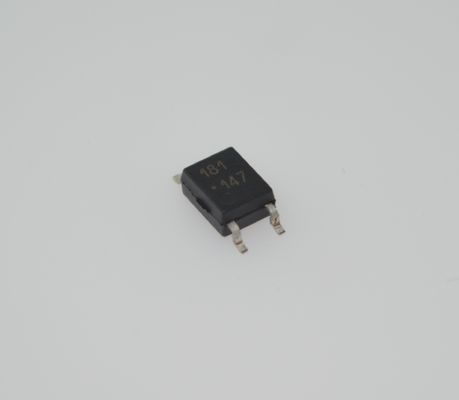

एचसीपीएल-181-000ई 1 एमबीडी हाई-स्पीड ऑप्टोकॉपलर 50 केवी/एंडएमयू;एस सीएमआर 3.75 मिमी क्रेज 5000 वीआरएमएस आइसोलेशन -40anddeg;C से +105anddeg;C 0.5mA कम IF UL/CUL/BSI प्रमाणित SOIC-8 पैकेज
औरnbsp;
विशेषताएं
वर्तमान हस्तांतरण अनुपात
औरnbsp; (सीटीआरः आईएफ = 5 एमए, वीसीई = 5 वी पर न्यूनतम 50%)
उच्च इनपुट-आउटपुट अलगाव वोल्टेज
औरnbsp; (वीसो = 3750 Vrms)
️ उच्च कलेक्टर-एमिटर वोल्टेज
औरnbsp; (VCEO = 80V)
प्रतिक्रिया का समय
औरnbsp; (tr: विशिष्ट, VCE = 2V, IC = 2 mA, RL = 100Ω पर 4 andmu;s)
टेप और रील पैकेज में मिनी फ्लैट पैकेज (2.0-मिमी प्रोफाइल)
यूएल अनुमोदित
सीएसए अनुमोदित
IEC 60747-5-5 अनुमोदित
उपलब्ध विकल्प:
और और आईईसी 60747-5-5 अनुमोदन (060)
औरnbsp;
आवेदन
कंप्यूटरों के लिए I/O इंटरफेस
प्रणाली उपकरण, माप उपकरण
विभिन्न क्षमताओं और प्रतिबाधाओं के सर्किटों के बीच सिग्नल संचरण
बिजली आपूर्ति में प्रतिक्रिया सर्किट
औरnbsp;
विवरण
ब्रॉडकॉमैंड्रेग; एचसीपीएल-181 में एक प्रकाश उत्सर्जक डायोड होता है जो एक फोटोट्रांसिस्टर से ऑप्टिकली जुड़ा होता है। यह 2.0 मिमी प्रोफ़ाइल के साथ 4-पिन मिनी-फ्लैट एसएमडी पैकेज में पैक किया जाता है।इस उत्पाद के छोटे आयाम से अंतरिक्ष की काफी बचत होती हैपैकेज वॉल्यूम पारंपरिक डीआईपी प्रकार की तुलना में 30% छोटा है। इनपुट-आउटपुट अलगाव वोल्टेज 3750 Vrms है। प्रतिक्रिया समय, tr, आम तौर पर 4andmu है;s और न्यूनतम CTR 5 mA के इनपुट करंट पर 50% है.
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
ब्रॉडकॉम लिमिटेड
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
चैनलों की संख्या
|
1
|
औरnbsp;
|
|
वोल्टेज - अलगाव
|
3750Vrms
|
औरnbsp;
|
|
वर्तमान हस्तांतरण अनुपात (मिनट)
|
50% @ 5mA
|
औरnbsp;
|
|
वर्तमान हस्तांतरण अनुपात (अधिकतम)
|
600% @ 5mA
|
औरnbsp;
|
|
चालू / बंद समय (प्रकार)
|
-
|
औरnbsp;
|
|
उदय / पतन समय (प्रकार)
|
और सूक्ष्म, और सूक्ष्म
|
औरnbsp;
|
|
इनपुट प्रकार
|
डीसी
|
औरnbsp;
|
|
आउटपुट प्रकार
|
ट्रांजिस्टर
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
80V
|
औरnbsp;
|
|
वर्तमान - आउटपुट/चैनल
|
50 एमए
|
औरnbsp;
|
|
वोल्टेज - आगे (Vf) (प्रकार)
|
1.2V
|
औरnbsp;
|
|
वर्तमान - सीसी फॉरवर्ड (यदि) (अधिकतम)
|
50 एमए
|
औरnbsp;
|
|
Vce संतृप्ति (अधिकतम)
|
200mV
|
औरnbsp;
|
|
परिचालन तापमान
|
-55°C ~ 100°C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
4-SOIC (0.209andquot;, 5.30mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
4-SO
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
