AD828ANZ दोहरी 50MHz कम शोर वीडियो ऑप एम्प 1200V/μs स्लीव दर 0.02%/0.03° अंतर लाभ/चरण आंतरिक लाभ सेटिंग प्रतिरोधक उच्च गति इमेजिंग सीसीडी प्रसंस्करण और अल्ट्रासाउंड सिस्टम के लिए

AD828ANZ दोहरी 50MHz कम शोर वीडियो ऑप एम्प 1200V/andmicro;s स्लीव दर 0.02%/0.03anddeg; उच्च गति इमेजिंग सीसीडी प्रसंस्करण और अल्ट्रासाउंड सिस्टम के लिए अंतर लाभ/चरण आंतरिक लाभ-सेटिंग प्रतिरोधक

औरnbsp;

विशेषताएं

उत्कृष्ट वीडियो प्रदर्शन

औरnbsp; 0.01% और 0.05anddeg के अंतर लाभ और चरण त्रुटि;

उच्च गति

औरnbsp; 130 मेगाहर्ट्ज 3 डीबी बैंडविड्थ (जी = +2)

और  450 वी/सेकेंड स्लीव रेट

औरnbsp; 80 एनएस 0.01% तक जमा होने का समय

कम शक्ति

औरnbsp; 15 mA अधिकतम बिजली आपूर्ति वर्तमान

उच्च आउटपुट ड्राइव क्षमता

औरnbsp; 50 mA प्रति एम्पलीफायर न्यूनतम आउटपुट करंट

औरnbsp; समाप्त केबल वापस ड्राइविंग के लिए आदर्श

लचीली बिजली आपूर्ति

औरnbsp; +5 वी, 5 वी और 15 वी ऑपरेशन के लिए निर्दिष्ट

और  और 3.2 V Min आउटपुट 150 भार में स्विंग (VS = 5 V)

उत्कृष्ट डीसी प्रदर्शन

औरnbsp; 2.0 एमवी इनपुट ऑफसेट वोल्टेज

8-लीड SOIC और 8-लीड प्लास्टिक मिनी-डीआईपी में उपलब्ध

औरnbsp;

आवेदन

1:व्यावसायिक वीडियो और प्रसारण उपकरण

उदाहरण:वीडियो लाइन ड्राइवर, वीडियो रूटिंग स्विचर्स, प्रसारण कैमरा चैनल, पेशेवर ग्रेड वीडियो कैप्चर कार्ड।

कारणःयह असाधारण रूप से कम हैअंतर लाभ त्रुटि (0.02%)औरविभेदक चरण त्रुटि (0.03anddeg;)रंग विरूपण को कम से कम करें, उच्च निष्ठा वीडियो संकेत सुनिश्चित करें, जो पेशेवर वीडियो में एक महत्वपूर्ण मीट्रिक है।

2चिकित्सा इमेजिंग सिस्टम

उदाहरण:चिकित्सा में फ्रंट-एंड रिसीव सर्किटअल्ट्रासाउंड सिस्टम, पोर्टेबल अल्ट्रासाउंड डिवाइस।

कारणःउच्च बैंडविड्थ (50MHz) और उच्च स्लेव दर (1200V/andmicro;s) उच्च आवृत्ति अल्ट्रासाउंड गूंज संकेतों के सटीक प्रवर्धन और संचरण को सक्षम करती है,जबकि इसकी कम शोर प्रदर्शन छवि संकेत-शोर अनुपात और स्पष्टता में सुधार करने में मदद करता है.

3उच्च गति डेटा अधिग्रहण प्रणाली

उदाहरण: सीसीडी (चार्ज-कपल्ड डिवाइस) सिग्नल प्रोसेसिंगइमेजिंग सिस्टम में चैनल, हाई स्पीड एडीसी (एनालॉग-टू-डिजिटल कन्वर्टर्स) के लिए ड्राइवर एम्पलीफायर, ऑसिलोस्कोप फ्रंट-एंड।

कारणःयह सेंसरों (जैसे सीसीडी) से कमजोर संकेतों पर तेजी से प्रतिक्रिया दे सकता है और उन्हें बढ़ा सकता है और सिग्नल अखंडता को कम किए बिना उन्हें बाद के एडीसी में ईमानदारी से चला सकता है।

4:संचार और आरएफ सिस्टम

उदाहरण:मध्यवर्ती आवृत्ति (IF) प्रवर्धन, सिग्नल कंडीशनिंग।

कारणःइसका पर्याप्त बैंडविड्थ और स्लेव रेट इसे प्रवर्धन और बफरिंग के लिए IF रेंज में आरएफ संकेतों को संभालने की अनुमति देता है।

औरnbsp;

विवरण

AD828 एक कम लागत वाला, दोहरी वीडियो ऑप एम्प है जिसे वीडियो अनुप्रयोगों में उपयोग के लिए अनुकूलित किया गया है जिसमें +2 या अधिक के लाभ और उच्च आउटपुट ड्राइव क्षमता की आवश्यकता होती है, जैसे कि केबल ड्राइविंग।इसकी कम शक्ति और एकल आपूर्ति कार्यक्षमता के कारण, उत्कृष्ट अंतर लाभ और चरण त्रुटियों के साथ, AD828 वीडियो कैमरों और पेशेवर वीडियो उपकरण जैसे बिजली संवेदनशील अनुप्रयोगों के लिए आदर्श है।

0.1 डीबी 40 मेगाहर्ट्ज तक सपाटता और 0.01% और 0.05anddeg के कम अंतर लाभ और चरण त्रुटियों जैसे वीडियो विनिर्देशों के साथ, प्रति एम्पलीफायर 50 एमए आउटपुट वर्तमान के साथ,AD828 किसी भी वीडियो अनुप्रयोग के लिए एक उत्कृष्ट विकल्प है130 मेगाहर्ट्ज की लाभ बैंडविड्थ और 450 वी/माइक्रो की स्लेव दर AD828 को कई उच्च गति अनुप्रयोगों में उपयोगी बनाती है, जिसमें वीडियो मॉनिटर, CATV, रंग कॉपी मशीन, छवि स्कैनर और फैक्स मशीन शामिल हैं।

AD828 को एक एकल 5 V बिजली की आपूर्ति के साथ और दोहरी आपूर्ति के साथ और प्लस 5 V से और प्लस 15 V तक काम करने के लिए पूरी तरह से निर्दिष्ट किया गया है।15 एमए की बहुत कम आपूर्ति धारा और सभी बिजली आपूर्ति परिस्थितियों में उत्कृष्ट एसी विशेषताओं के साथ जोड़ा गया, AD828 को कई मांग वाले लेकिन बिजली-संवेदनशील अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं।

AD828 एक वोल्टेज फीडबैक ऑप एम्प है जो उच्च गति और वीडियो सिस्टम में लाभ चरण (लाभ औरgt; +2) या सक्रिय फ़िल्टर के रूप में उत्कृष्ट है और 45 एनएस से 0.1% तक एक स्थिरता समय प्राप्त करता है,एक कम इनपुट ऑफसेट वोल्टेज के साथ 2 mV अधिकतम.

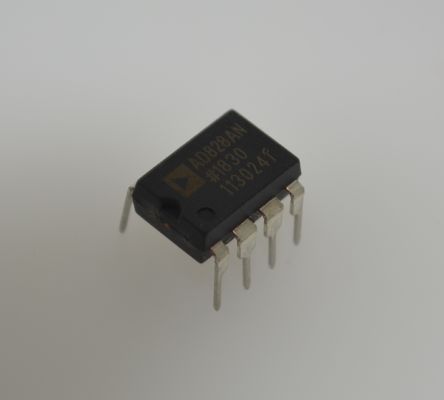

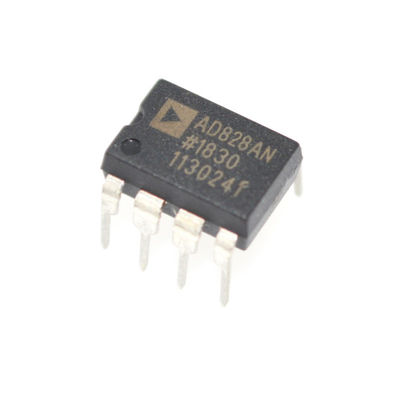

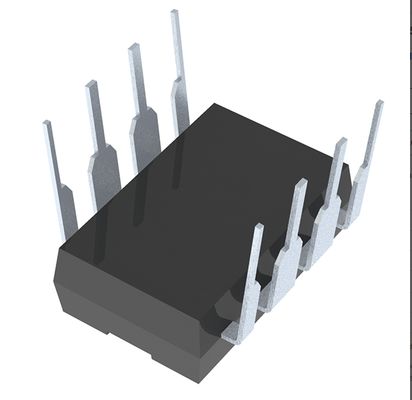

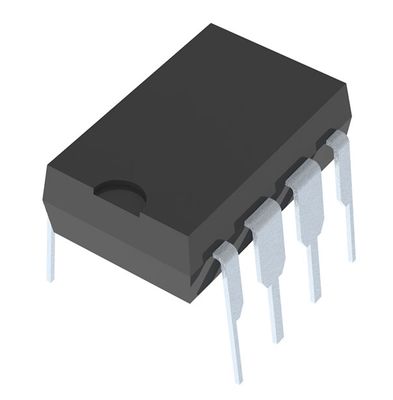

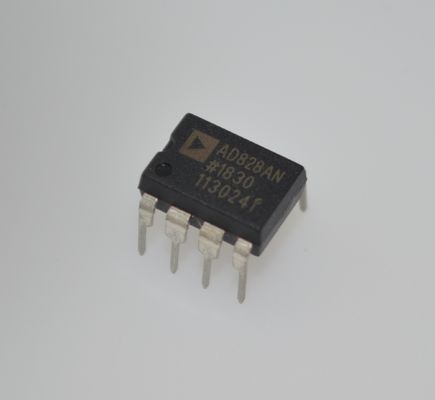

AD828 कम लागत, छोटे 8-लीड प्लास्टिक मिनी-डीआईपी और SOIC पैकेज में उपलब्ध है।
