उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | LM393DR2G dual comparator IC,low power open-collector comparator,wide voltage comparator 2V-36V |
||
LM393DR2G डुअल कंपैरेटर लो पावर ओपन-कलेक्टर आउटपुट वाइड 2V-36V सप्लाई ESD प्रोटेक्टेड इंडस्ट्री स्टैंडर्ड कॉस्ट-इफेक्टिव विश्वसनीय प्रदर्शन
औरnbsp;
विशेषताएँ
औरbull; वाइड सिंगल-सप्लाई रेंज: 2.0 Vdc से 36 Vdc
औरbull; स्प्लिट-सप्लाई रेंज: औरplusmn;1.0 Vdc से औरplusmn;18 Vdc
औरbull; बहुत कम करंट ड्रेन सप्लाई वोल्टेज से स्वतंत्र: 0.4 mA
औरbull; कम इनपुट बायस करंट: 25 nA
औरbull; कम इनपुट ऑफसेट करंट: 5.0 nA
औरbull; कम इनपुट ऑफसेट वोल्टेज: 5.0 mV (अधिकतम) LM293/393
औरbull; ग्राउंड लेवल तक इनपुट कॉमन मोड रेंज
औरbull; पावर सप्लाई वोल्टेज के बराबर डिफरेंशियल इनपुट वोल्टेज रेंज
औरbull; DTL, ECL, TTL, MOS, और CMOS लॉजिक लेवल्स के साथ आउटपुट वोल्टेज संगत
औरbull; इनपुट पर ESD क्लैंप प्रदर्शन को प्रभावित किए बिना डिवाइस की मजबूती को बढ़ाते हैं
औरbull; अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता वाले ऑटोमोटिव और अन्य अनुप्रयोगों के लिए NCV प्रीफिक्स; AEC-Q100 योग्य और PPAP सक्षम
औरbull; ये डिवाइस Pb-मुक्त, हैलोजन मुक्त/BFR मुक्त हैं और RoHS अनुरूप हैं
औरnbsp;
अनुप्रयोग
1. लेवल डिटेक्शन और रूपांतरण
अपने ओपन-कलेक्टर आउटपुट स्ट्रक्चर के कारण, यह विभिन्न वोल्टेज लेवल्स के बीच आसानी से रूपांतरण और अलगाव प्राप्त कर सकता है, जो डिजिटल और एनालॉग सिस्टम के बीच एक पुल के रूप में कार्य करता है।
विशिष्ट अनुप्रयोग:माइक्रो कंट्रोलर (Arduino, STM32) के लिए एनालॉग सिग्नल थ्रेशोल्ड डिटेक्शन, एनालॉग सिग्नल को डिजिटल लॉजिक लेवल्स (TTL/CMOS) में बदलना, सिस्टम वोल्टेज मॉनिटरिंग (ओवर-वोल्टेज/अंडर-वोल्टेज सुरक्षा)।
2. सेंसर सिग्नल थ्रेशोल्ड डिटेक्शन
यह इसके मुख्य अनुप्रयोगों में से एक है। यह एक संदर्भ वोल्टेज के साथ निरंतर सेंसर सिग्नल की तुलना कर सकता है और जब सिग्नल थ्रेशोल्ड से अधिक या नीचे गिरता है तो बाद की क्रियाओं को ट्रिगर करने के लिए एक डिजिटल सिग्नल आउटपुट करता है।
विशिष्ट अनुप्रयोग:फोटोइलेक्ट्रिक सेंसर, तापमान नियंत्रण (थर्मोस्टैट्स), लिक्विड लेवल डिटेक्शन, स्मोक अलार्म, प्रॉक्सिमिटी स्विच।
3. स्क्वायर वेव और पल्स वेव जनरेशन
पॉजिटिव फीडबैक (Schmitt ट्रिगर मोड) को कॉन्फ़िगर करके, यह धीरे-धीरे बदलते या शोर वाले एनालॉग सिग्नल को साफ, तेज डिजिटल पल्स में प्रभावी ढंग से परिवर्तित कर सकता है, जो झटके और शोर के प्रति प्रतिरक्षा प्रदान करता है।
विशिष्ट अनुप्रयोग:वेवफॉर्म शेपिंग, साइन वेव्स से स्क्वायर वेव्स उत्पन्न करना, स्विच डिबाउंसिंग सर्किट, पल्स चौड़ाई मॉड्यूलेशन (PWM) जनरेशन।
4. विंडो कंपैरेटर
LM393 में दोनों कंपैरेटर का उपयोग करके, यह निर्धारित करने के लिए एक विंडो कंपैरेटर सर्किट बनाया जा सकता है कि कोई सिग्नल वोल्टेज दो प्रीसेट वोल्टेज लिमिट (विंडो) के अंदर या बाहर गिरता है या नहीं।
विशिष्ट अनुप्रयोग:बैटरी वोल्टेज मॉनिटरिंग (जांच करना कि वोल्टेज सामान्य रेंज में है या नहीं), प्रक्रिया नियंत्रण में सुरक्षा रेंज मॉनिटरिंग।
5. लो-पावर और बैटरी-पावर्ड डिवाइस
LM393 एक विस्तृत वोल्टेज रेंज (2V तक) पर काम करता है और इसमें बहुत कम शांत करंट खपत होती है, जो इसे पावर-संवेदनशील पोर्टेबल डिवाइस के लिए आदर्श बनाता है और बैटरी लाइफ को काफी बढ़ाता है।
विशिष्ट अनुप्रयोग:रिमोट कंट्रोल, वायरलेस सेंसर नोड, पोर्टेबल इंस्ट्रूमेंट, इंटरनेट ऑफ थिंग्स (IoT) डिवाइस।
औरnbsp;
विवरण
LM393 श्रृंखला डुअल इंडिपेंडेंट प्रिसिजन वोल्टेज कंपैरेटर हैं जो सिंगल या स्प्लिट सप्लाई ऑपरेशन में सक्षम हैं। ये डिवाइस सिंगल सप्लाई ऑपरेशन के साथ एक कॉमन मोड रेंज-टू-ग्राउंड लेवल की अनुमति देने के लिए डिज़ाइन किए गए हैं। 2.0 mV जितना कम इनपुट ऑफसेट वोल्टेज स्पेसिफिकेशन इस डिवाइस को उपभोक्ता, ऑटोमोटिव और औद्योगिक इलेक्ट्रॉनिक्स में कई अनुप्रयोगों के लिए एक उत्कृष्ट चयन बनाता है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
onsemi
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|

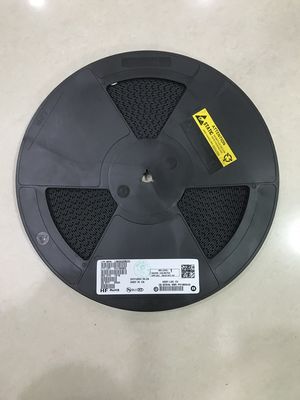

पैकेजिंग
|
टेप एंडamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडreg;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
औरnbsp;
|
|
प्रकार
|
मानक (सामान्य प्रयोजन)
|
औरnbsp;
|
|
तत्वों की संख्या
|
2
|
औरnbsp;
|
|
आउटपुट प्रकार
|
ओपन-कलेक्टर, रेल-टू-रेल
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, सिंगल/डुअल (औरplusmn;)
|
2V ~ 36V, औरplusmn;1V ~ 18V
|
औरnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट (अधिकतम)
|
5mV @ 30V
|
औरnbsp;
|
|
करंट - इनपुट बायस (अधिकतम)
|
0.25andmicro;A @ 5V
|
औरnbsp;
|
|
करंट - आउटपुट (Typ)
|
16mA @ 5V
|
औरnbsp;
|
|
करंट - शांत (अधिकतम)
|
2.5mA
|
औरnbsp;
|
|
CMRR, PSRR (Typ)
|
-
|
औरnbsp;
|
|
प्रसारण विलंब (अधिकतम)
|
-
|
औरnbsp;
|
|
हिस्टैरिसीस
|
-
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
0anddeg;C ~ 70anddeg;C
|
औरnbsp;
|
|

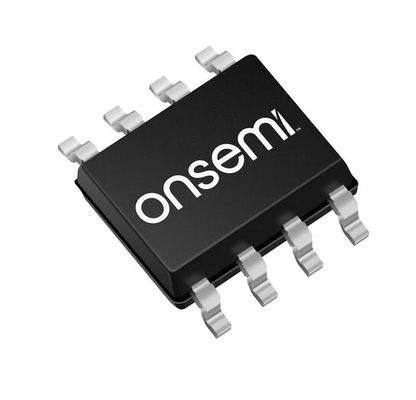

पैकेज / केस
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOIC
|
औरnbsp;
|
|
बेस उत्पाद संख्या
|
औरnbsp;
चित्रण
