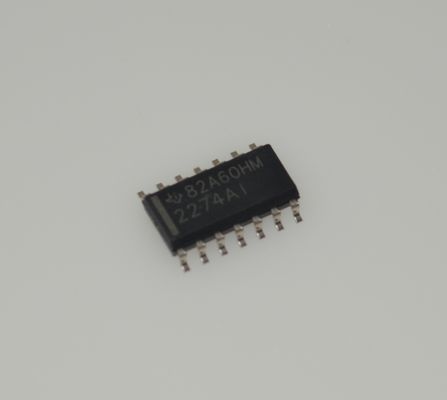

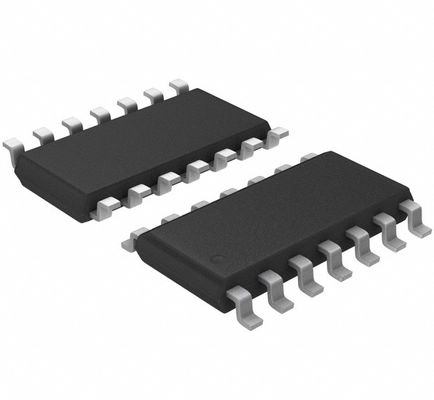

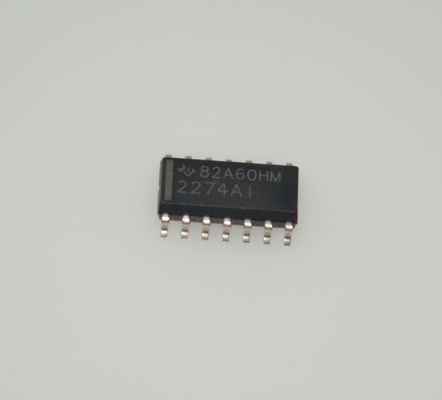

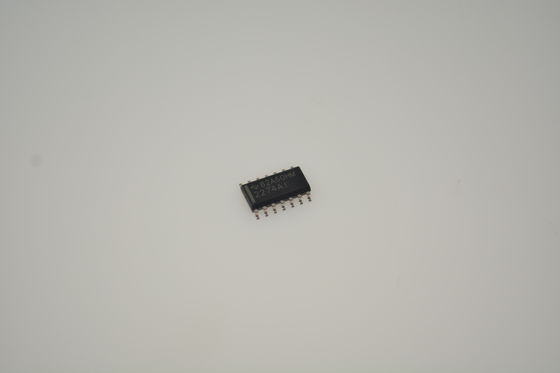

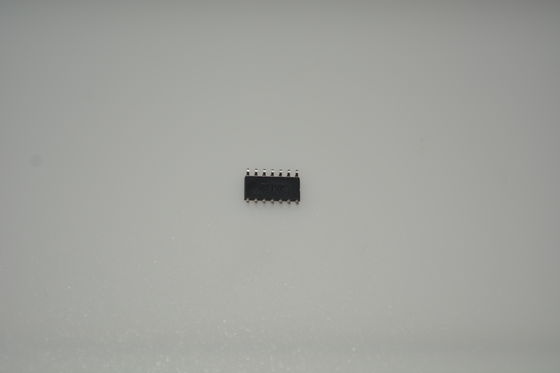

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR क्वाड रेल-टू-रेल ऑप एम्प 2.2MHz बैंडविड्थ 3.6V/μs स्लीव रेट 3V से 16V सप्लाई लो नॉइज़ लो इनपुट बायस हाई आउटपुट ड्राइव SOIC-14 पैकेज और विस्तारित तापमान रेंज

औरnbsp;

विशेषताएँ

औरbull; आउटपुट स्विंग में दोनों सप्लाई रेल शामिल हैं

औरbull; लो नॉइज़: 9 nV/√Hz विशिष्ट f = 1 kHz पर

औरbull; लो-इनपुट बायस करंट: 1-pA विशिष्ट

औरbull; सिंगल-सप्लाई और स्प्लिट सप्लाई ऑपरेशन दोनों के लिए पूरी तरह से निर्दिष्ट

औरbull; कॉमन-मोड इनपुट वोल्टेज रेंज में नेगेटिव रेल शामिल है

औरbull; हाई-गेन बैंडविड्थ: 2.2-MHz विशिष्ट

औरbull; हाई स्लीव रेट: 3.6-V/μs विशिष्ट

औरbull; लो इनपुट ऑफसेट वोल्टेज: 950 μV अधिकतम TA = 25°C पर

औरbull; मैक्रोमॉडल शामिल है

औरbull; TLC272 और TLC274 के लिए प्रदर्शन उन्नयन

औरbull; Q-Temp ऑटोमोटिव में उपलब्ध

औरnbsp;

अनुप्रयोग

औरbull; व्हाइट गुड्स (रेफ्रिजरेटर, वाशिंग मशीन)

औरbull; हैंड-हेल्ड मॉनिटरिंग सिस्टम

औरbull; कॉन्फ़िगरेशन नियंत्रण और प्रिंट समर्थन

औरbull; ट्रांसड्यूसर इंटरफेस

औरbull; बैटरी-संचालित अनुप्रयोग

औरnbsp;

विवरण

TLC2272 और TLC2274 टेक्सास इंस्ट्रूमेंट्स के दोहरे और चौगुने ऑपरेशनल एम्पलीफायर हैं। दोनों डिवाइस सिंगल- या स्प्लिट-सप्लाई अनुप्रयोगों में बढ़े हुए डायनेमिक रेंज के लिए रेल-टू-रेल आउटपुट प्रदर्शन प्रदर्शित करते हैं। TLC227x परिवार उच्च गति वाले अनुप्रयोगों के लिए 2 MHz बैंडविड्थ और 3 V/μs स्लीव रेट प्रदान करता है। ये डिवाइस मौजूदा CMOS ऑपरेशनल एम्पलीफायरों की तुलना में बेहतर नॉइज़, इनपुट ऑफसेट वोल्टेज और पावर डिसिपेशन रखते हुए तुलनीय AC प्रदर्शन प्रदान करते हैं। TLC227x में 9 nV/√Hz का नॉइज़ वोल्टेज है, जो प्रतिस्पर्धी समाधानों से दो गुना कम है।

TLC227x डिवाइस का परिवार, उच्च इनपुट प्रतिबाधा और कम नॉइज़ प्रदर्शित करता है, उच्च-प्रतिबाधा स्रोतों जैसे कि पीजोइलेक्ट्रिक ट्रांसड्यूसर के लिए छोटे-सिग्नल कंडीशनिंग के लिए उत्कृष्ट है। माइक्रोपावर डिसिपेशन स्तरों के कारण, ये डिवाइस हैंड हेल्ड मॉनिटरिंग और रिमोट-सेंसिंग अनुप्रयोगों में अच्छी तरह से काम करते हैं। इसके अतिरिक्त, सिंगल- या स्प्लिट-सप्लाई के साथ रेल-टू-रेल आउटपुट सुविधा, इस परिवार को एनालॉग-टू-डिजिटल कन्वर्टर्स (ADCs) के साथ इंटरफेसिंग करते समय एक बढ़िया विकल्प बनाती है। सटीक अनुप्रयोगों के लिए, TLC227xA परिवार 950 μV के अधिकतम इनपुट ऑफसेट वोल्टेज के साथ उपलब्ध है। यह परिवार 5 V और ±5 V पर पूरी तरह से चित्रित है।

TLC227x मानक डिज़ाइनों में TLC27x के लिए बढ़िया अपग्रेड भी करते हैं। वे बढ़ा हुआ आउटपुट डायनेमिक रेंज, कम नॉइज़ वोल्टेज और कम इनपुट ऑफसेट वोल्टेज प्रदान करते हैं। यह उन्नत सुविधा सेट उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग करने की अनुमति देता है। उन अनुप्रयोगों के लिए जिन्हें उच्च आउटपुट ड्राइव और व्यापक इनपुट वोल्टेज रेंज की आवश्यकता होती है, TLV2432 और TLV2442 डिवाइस देखें।

यदि डिज़ाइन को सिंगल एम्पलीफायरों की आवश्यकता है, तो TLV2211, TLV2221 और TLV2231 परिवार देखें। ये डिवाइस SOT-23 पैकेज में सिंगल रेल-टू-रेल ऑपरेशनल एम्पलीफायर हैं। उनका छोटा आकार और कम बिजली की खपत उन्हें उच्च घनत्व, बैटरी-संचालित उपकरणों के लिए आदर्श बनाती है।
