उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | precision micro-power op-amp with low offset,rail-to-rail op-amp for battery-powered instruments,low noise op-amp with high CMRR |
||

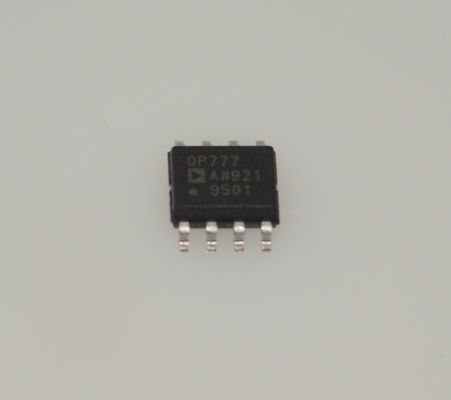

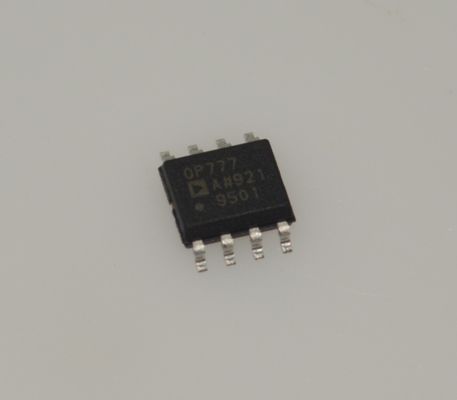

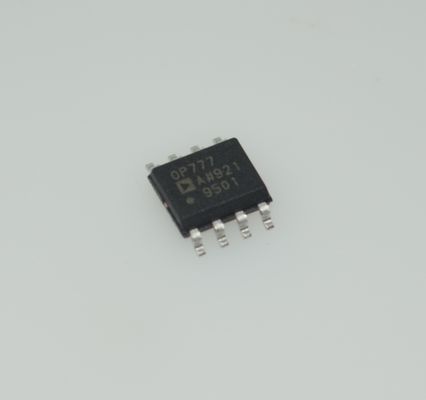

OP777ARZ सटीक माइक्रो-पावर ऑप-एम्प जिसमें कम ऑफसेट, कम शोर, रेल-टू-रेल I/O, विस्तृत आपूर्ति रेंज और बैटरी-संचालित उपकरणों और सेंसर इंटरफेस के लिए उच्च CMRR है
विशेषताएँ
कम ऑफसेट वोल्टेज: 100 V अधिकतम
कम इनपुट बायस करंट: 10nA अधिकतम
सिंगल-सप्लाई ऑपरेशन: V से 30 V
दोहरी-सप्लाई ऑपरेशन: V से 15 V
कम आपूर्ति करंट: 300 A/Amp अधिकतम
यूनिटी गेन स्थिर
कोई चरण उलट नहीं
अनुप्रयोग
करंट सेंसिंग (शंट)
लाइन या बैटरी-संचालित इंस्ट्रूमेंटेशन
रिमोट सेंसर
सटीक फ़िल्टर
OP727 SOIC पिन-LT1013 के साथ संगत
विवरण
OP777, OP727, और OP747 सटीक सिंगल, डुअल और क्वाड रेल-टू-रेल आउटपुट सिंगल-सप्लाई एम्पलीफायर हैं जिनमें माइक्रोपावर ऑपरेशन और रेल-टू-रेल आउटपुट रेंज हैं। ये एम्पलीफायर उद्योग-मानक OP07 की तुलना में बेहतर प्रदर्शन प्रदान करते हैं जिसमें ±15 V आपूर्ति होती है, और V तक के सच्चे सिंगल-सप्लाई ऑपरेशन का अतिरिक्त लाभ प्रदान करते हैं, और किसी भी अन्य उच्च-वोल्टेज सटीक द्विध्रुवी एम्पलीफायर की तुलना में छोटे पैकेज विकल्प प्रदान करते हैं। कैपेसिटिव लोड के साथ आउटपुट स्थिर होते हैं जो 500 pF से अधिक होते हैं। 5 V पर प्रति एम्पलीफायर आपूर्ति करंट 300 औरmu;A से कम है। 500 औरOmega; श्रृंखला प्रतिरोधक इनपुट की रक्षा करते हैं, जिससे इनपुट सिग्नल स्तर सकारात्मक आपूर्ति से कई वोल्ट ऊपर चरण उलट के बिना हो सकते हैं।
इन एम्पलीफायरों के अनुप्रयोगों में लाइन-संचालित और पोर्टेबल इंस्ट्रूमेंटेशन, रिमोट सेंसर सिग्नल कंडीशनिंग और सटीक फ़िल्टर शामिल हैं।
OP777, OP727, और OP747 को विस्तारित औद्योगिक (औरndash;40anddeg;C से +85anddeg;C) तापमान रेंज पर निर्दिष्ट किया गया है। OP777, सिंगल, 8-लीड MSOP और 8-लीड SOIC पैकेज में उपलब्ध है।
OP747, क्वाड, 14-लीड TSSOP और संकीर्ण 14-लीड SO पैकेज में उपलब्ध है। TSSOP और MSOP पैकेज में सरफेस-माउंट डिवाइस केवल टेप और रील में उपलब्ध हैं।
OP727, डुअल, 8-लीड TSSOP और 8-लीड SOIC पैकेज में उपलब्ध है। OP727 8-लीड SOIC पिन कॉन्फ़िगरेशन मानक 8-लीड ऑपरेशनल एम्पलीफायर पिनआउट से भिन्न है।
जानकारी
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किट की संख्या
|
1
|
|
|
आउटपुट प्रकार
|
रेल-टू-रेल
|
|
|
स्लीव दर
|
0.2V/औरमाइक्रो;s
|
|
|
लाभ बैंडविड्थ उत्पाद
|
700 kHz
|
|
|
करंट - इनपुट बायस
|
5 nA
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
30 औरमाइक्रो;V
|
|
|
करंट - आपूर्ति
|
300औरमाइक्रो;A
|
|
|
करंट - आउटपुट / चैनल
|
30 mA
|
|
|
वोल्टेज - आपूर्ति स्पैन (न्यूनतम)
|
2.7 V
|
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
30 V
|
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|

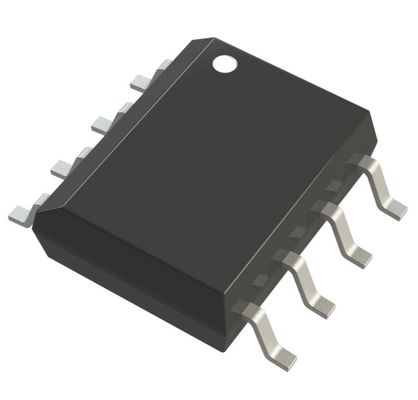

8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOIC
|
|
|
आधार उत्पाद संख्या
|
चित्रण
