उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 3.3V LDO voltage regulator,800mA SOT-223 regulator,LDO regulator with thermal protection |
||

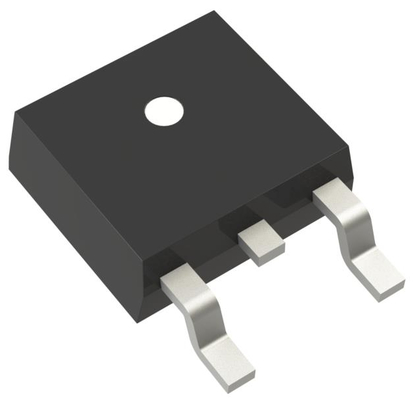

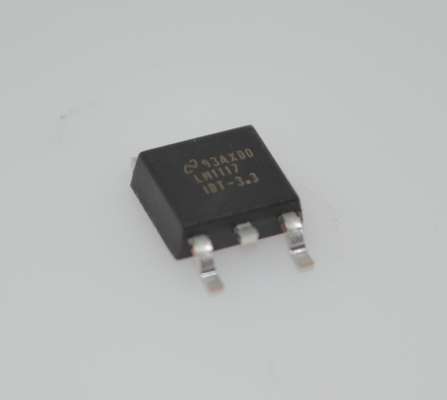

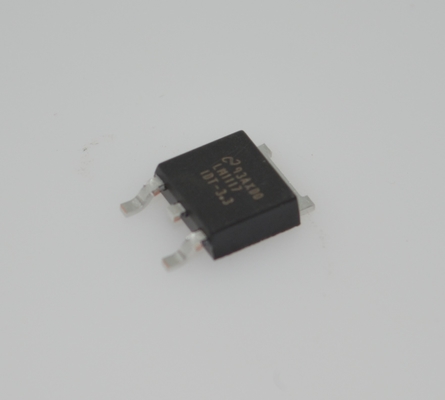

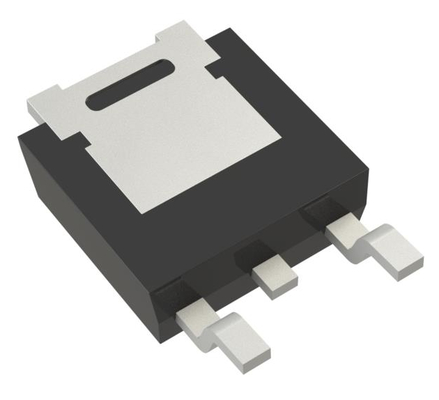

LM1117IDTX-3.3/NOPB 3.3V 800mA LDO रेगुलेटर जिसमें 1V ड्रॉपआउट, 0.4% सटीकता, करंट/थर्मल सुरक्षा, सिरेमिक कैप्स के साथ स्थिर, SOT-223 पैकेज -40anddeg;C से +125anddeg;C रेंज
andnbsp;
विशेषताएँ
andbull; एक नए ड्रॉप-इन विकल्प के लिए, TLV1117 देखें
andbull; फिक्स्ड आउटपुट SOT-223 पैकेज कॉन्फ़िगरेशन में ड्रॉप-इन रिप्लेसमेंट और बेहतर कार्यक्षमता के लिए, TLV761 देखें
andbull; 1.8 V, 2.5 V, 3.3 V, 5 V, और एडजस्टेबल संस्करणों में उपलब्ध है
andbull; स्पेस-सेविंग SOT-223 और WSON पैकेज
andbull; करंट लिमिटिंग और थर्मल सुरक्षा
andbull; आउटपुट करंट: 800 mA
andbull; लाइन रेगुलेशन: 0.2% (अधिकतम)
andbull; लोड रेगुलेशन: 0.4% (अधिकतम)
andbull; तापमान रेंज:
andnbsp; andndash; LM1117: 0anddeg;C से +125anddeg;C
andnbsp; andndash; LM1117I: andndash;40anddeg;C से +125anddeg;C
andnbsp;
अनुप्रयोग
andbull; एसी ड्राइव पावर स्टेज मॉड्यूल
andbull; मर्चेंट नेटवर्क और सर्वर PSU
andbull; औद्योगिक एसी/डीसी
andbull; अल्ट्रासाउंड स्कैनर
andbull; सर्वो ड्राइव कंट्रोल मॉड्यूल
andnbsp;
विवरण
LM1117 एक कम ड्रॉपआउट वोल्टेज रेगुलेटर है जिसमें 800 mA के लोड करंट पर 1.2 V का ड्रॉपआउट होता है।
LM1117 एक एडजस्टेबल संस्करण में उपलब्ध है, जो केवल दो बाहरी प्रतिरोधों के साथ आउटपुट वोल्टेज को 1.25 V से 13.8 V तक सेट कर सकता है। इसके अतिरिक्त, डिवाइस पांच फिक्स्ड वोल्टेज, 1.8 V, 2.5 V, 3.3 V, और 5 V में उपलब्ध है।
LM1117 करंट लिमिटिंग और थर्मल शटडाउन प्रदान करता है। सर्किट में आउटपुट वोल्टेज सटीकता को andplusmn;1% के भीतर सुनिश्चित करने के लिए एक ज़ेनर ट्रिम्ड बैंड गैप संदर्भ शामिल है।
क्षणिक प्रतिक्रिया और स्थिरता में सुधार के लिए आउटपुट पर कम से कम 10-andmicro;F टैंटलम कैपेसिटर की आवश्यकता होती है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
andnbsp;
|
|
|
सीरीज़
|
andnbsp;
|
|
|

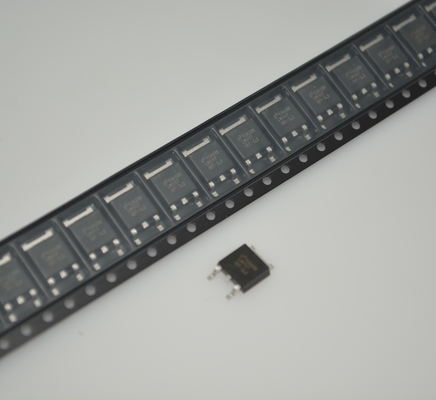

पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रीलandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
andnbsp;
|
|
आउटपुट कॉन्फ़िगरेशन
|
andnbsp;
|
|
|
आउटपुट प्रकार
|
andnbsp;
|
|
|
रेगुलेटर की संख्या
|
1
|
andnbsp;
|
|
वोल्टेज - इनपुट (अधिकतम)
|
15V
|
andnbsp;
|
|
वोल्टेज - आउटपुट (न्यूनतम/फिक्स्ड)
|
3.3V
|
andnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
andnbsp;
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.2V @ 800mA
|
andnbsp;
|
|
करंट - आउटपुट
|
andnbsp;
|
|
|
करंट - क्विसेंट (Iq)
|
5 mA
|
andnbsp;
|
|
करंट - सप्लाई (अधिकतम)
|
10 mA
|
andnbsp;
|
|
PSRR
|
75dB (120Hz)
|
andnbsp;
|
|
नियंत्रण सुविधाएँ
|
-
|
andnbsp;
|
|
सुरक्षा सुविधाएँ
|
ओवर करंट, ओवर टेम्परेचर
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
andnbsp;
|
|
पैकेज / केस
|
TO-252-3, DPAK (2 लीड + टैब), SC-63
|
andnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
TO-252-3
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
ड्राइंग
