उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | रिवर्स करंट ब्लॉकिंग के साथ 36V लोड स्विच,सिंगल-चैनल लोड स्विच 60mΩ Rds(on),2A लोड स्विच थर्मल करंट प्रोटेक्शन |
||

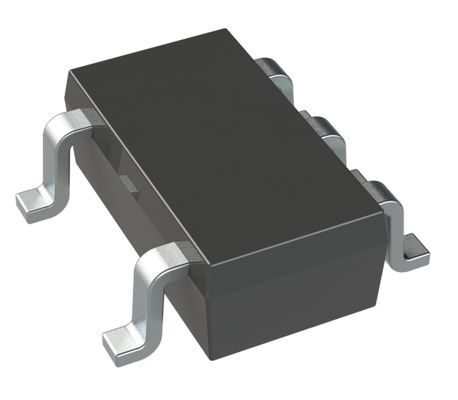

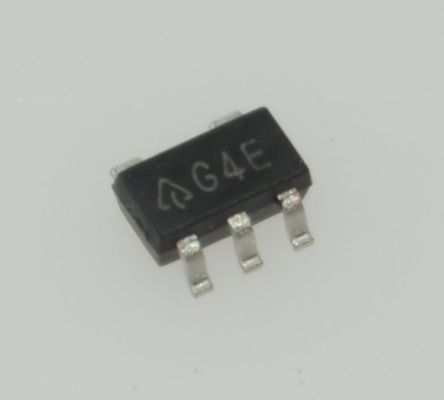

AP2821KTR-G1 36V 2A सिंगल-चैनल लोड स्विच अल्ट्रा-लो 60mΩ Rds(on) 1.2V से 5.5V लॉजिक फास्ट 20μs स्टार्टअप ट्रू रिवर्स करंट ब्लॉकिंग थर्मल और करंट सुरक्षा -40°C से +125°C
औरnbsp;
विशेषताएँ
औरbull; कम MOSFET ऑन-रेसिस्टेंस: 120mΩ @VIN = 5.0V
औरbull; USB विनिर्देशों के अनुरूप
औरbull; ऑपरेटिंग वोल्टेज रेंज: 2.7V से 5.5V
औरbull; कम आपूर्ति करंट: 35μA (typ)
औरbull; कम शटडाउन करंट: < 1μA
औरbull; फोल्डबैक के साथ करंट लिमिट: 2A
औरbull; अंडरवॉल्टेज लॉकआउट
औरbull; सॉफ्ट स्टार्टअप
औरbull; ओवरकरंट सुरक्षा
औरbull; ओवरटेम्परेचर सुरक्षा
औरbull; फोल्डबैक के साथ लोड शॉर्ट सुरक्षा
औरbull; पावर ऑफ होने पर कोई रिवर्स करंट नहीं
औरbull; पास सिस्टम ESD: IEC61000-4-2 ±16kV (एयर डिस्चार्ज) और ±8kV (संपर्क डिस्चार्ज) USB कनेक्टर पर
औरnbsp;
अनुप्रयोग
औरbull; USB पावर प्रबंधन
औरbull; USB बस/सेल्फ-पावर्ड हब
औरbull; हॉट-प्लग पावर सप्लाई
औरbull; बैटरी-चार्जर सर्किट
औरbull; नोटबुक, मदरबोर्ड पीसी
औरnbsp;
विवरण
AP2821 एक एकीकृत हाई-साइड पावर स्विच है जिसमें TTL संगत सक्षम इनपुट, एक चार्ज पंप और n-चैनल MOSFET शामिल है। स्विच का कम RDS(ON), 120mΩ, USB वोल्टेज ड्रॉप आवश्यकताओं को पूरा करता है। इसमें इनरश करंट को सीमित करने के लिए सॉफ्ट-स्टार्ट, फोल्ड-बैक के साथ ओवरकरंट सुरक्षा और हॉट प्लग-इन के दौरान स्विच विफलता से बचने के लिए थर्मल शटडाउन शामिल है। अंडरवॉल्टेज लॉकआउट (UVLO) फ़ंक्शन का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि डिवाइस बंद रहे जब तक कि कोई मान्य इनपुट वोल्टेज मौजूद न हो। और पावर ऑफ होने पर कोई रिवर्स करंट नहीं, EN अक्षम होने पर आउटपुट कैपेसिटर को डिस्चार्ज करने के लिए शटडाउन पुल-लो रेसिस्टर के साथ।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
औरnbsp;
|
|
|
सीरीज़
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप औरamp; रील (TR)
कट टेप (CT)
डिजी-रील®
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
पार्ट स्थिति
|
अप्रचलित
|
औरnbsp;
|
|
स्विच प्रकार
|
औरnbsp;
|
|
|
आउटपुट की संख्या
|
1
|
औरnbsp;
|
|
अनुपात - इनपुट:आउटपुट
|
1:1
|
औरnbsp;
|
|
आउटपुट कॉन्फ़िगरेशन
|
हाई साइड
|
औरnbsp;
|
|
आउटपुट प्रकार
|
एन-चैनल
|
औरnbsp;
|
|
इंटरफ़ेस
|
चालू/बंद
|
औरnbsp;
|
|
वोल्टेज - लोड
|
2.7V ~ 5.5V
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
आवश्यक नहीं
|
औरnbsp;
|
|
करंट - आउटपुट (अधिकतम)
|
1.5A
|
औरnbsp;
|
|
Rds ऑन (Typ)
|
120mOhm
|
औरnbsp;
|
|
इनपुट प्रकार
|
गैर-इनवर्टिंग
|
औरnbsp;
|
|
विशेषताएँ
|
स्लीव रेट नियंत्रित
|
औरnbsp;
|
|
फॉल्ट प्रोटेक्शन
|
करंट लिमिटिंग (फिक्स्ड), ओवर टेम्परेचर, रिवर्स करंट, UVLO
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
SOT-23-5
|
औरnbsp;
|
|
पैकेज / केस
|
औरnbsp;
|
|
|
बेस प्रोडक्ट नंबर
|
औरnbsp;
ड्राइंग
